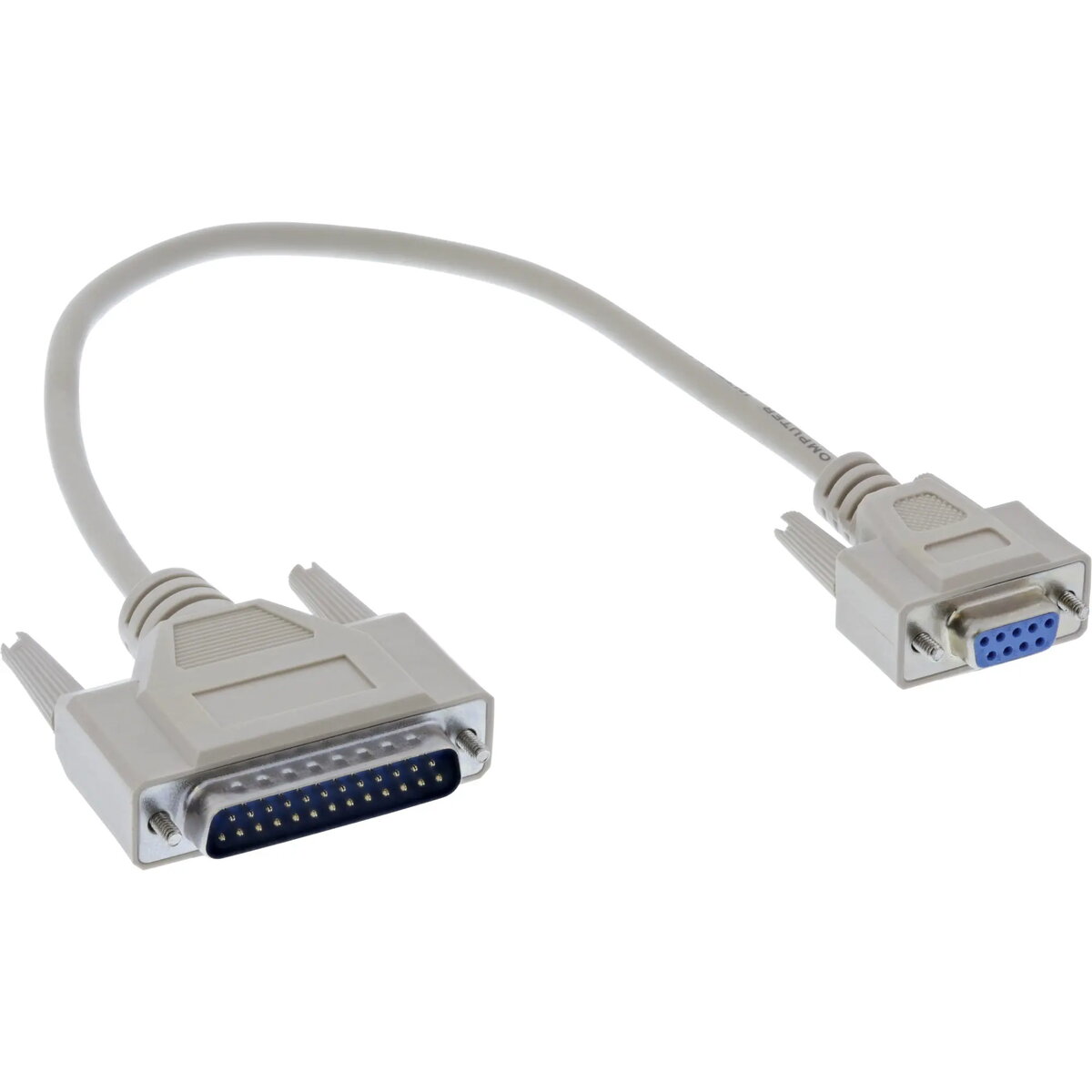

InLine Seriālais kabelis DB9F uz DB25M lietie savienotāji 0.33m bēšs

InLine seriālais kabelis DB9F uz DB25M ar lietajiem savienotājiem 0.33m bēšā krāsā ir uzticams risinājums vecāka parauga datoru un perifērijas ierīču savienošanai. Aprīkots ar DB9 sieviešu (female) savienotāju vienā galā un DB25 vīriešu (male) savienotāju otrā galā, šis kabelis nodrošina tiešu savienojumu starp 9 kontaktu ligzdu un 25 kontaktu spraudni bez papildu pāreju nepieciešamības. Pateicoties izturīgiem lietajiem savienotājiem un UL standartu sertifikācijai, tas garantē stabilu un drošu datu pārraidi gan profesionālā, gan mājas IT vidē.

Priekšrocības

Šis seriālais kabelis piedāvā iepriekš definētu signālu maršrutēšanu ar pilnībā dokumentētu pinout shēmu izskaitļojamai un drošai elektroinstalācijai. Kompaktais 0.33 metru garums ievērojami samazina kabeļu mudžekļus un lieko vadu daudzumu, padarot to īpaši noderīgu gludai un kārtīgai uzstādīšanai šaurās vietās tieši pie ierīces vai savienojumu paneļa. Turklāt integrētais ekrāna savienojums atbalsta kopējo ekranējumu, palīdzot saglabāt signāla integritāti un nodrošinot stabilu zemējuma kontaktu.

Piemērots

• Mantoto seriālo ierīču savienošanai ar dažādu veidu savienotājiem
• IT instalācijām šaurās telpās vai blīvos serveru skapjos
• Servisa darbiem un apkopes uzdevumiem objektos
• 9 kontaktu un 25 kontaktu saskarņu savienošanai bez pārinstalēšanas

Kad tas var nebūt piemērots

Šis kabelis nav paredzēts mūsdienu USB vai tīkla savienojumiem, un tas nav piemērots datu pārraidei lielos attālumos īsā 0.33 metru garuma dēļ. To nevajadzētu izmantot sistēmās, kurām nepieciešami citi savienotāji, nevis DB9 sieviešu un DB25 vīriešu tipa, ja vien netiek izmantoti atbilstoši ārējie adapteri.

Galvenie parametri

• Kabeļa garums: 0.33 m
• 1. savienotājs: DB9 sieviešu (female)
• 2. savienotājs: DB25 vīriešu (male)
• Krāsa: Pelēka / Bēša
• Kontaktu izvietojums: 1-8, 2-3, 3-2, 4-20, 5-7, 6-6, 7-4, 8-5, 9-22, ekrāns-ekrāns
• Drošības standarts: UL E324703

Kā lietot

Lai izmantotu seriālo kabeli, savietojiet DB9 savienotāju ar 9 kontaktu seriālo portu datorā vai ierīcē un uzmanīgi iespiediet to, līdz tas stingri fiksējas. Pēc tam pievienojiet DB25 savienotāju attiecīgajam 25 kontaktu seriālajam portam uz perifērijas ierīces. Pārliecinieties, ka abi savienotāji ir cieši pievienoti, un pieskrūvējiet tos, ja porti atbalsta fiksācijas skrūves, lai novērstu nejaušu atvienošanos darbības laikā.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet esošo ierīču portu veidus un kontaktu skaitu, lai nodrošinātu saderību ar DB9 sieviešu un DB25 vīriešu tipa savienotājiem.
• Nomriet attālumu starp ierīcēm, lai apstiprinātu, ka 0.33 metru garums ir pietiekams jūsu instalācijai.
• Pārbaudiet dokumentēto kontaktu shēmu, lai pārliecinātos, ka tā atbilst jūsu aparatūras tehniskajām prasībām.

Lietošanas ieteikumi: Regulāri pārbaudiet kabeļa savienojumus un lietos spraudņus kārtējās apkopes laikā, lai pārliecinātos, ka tie ir droši un nav pakļauti fiziskai spriedzei, īpaši šaurās vai kustīgās instalācijās.
