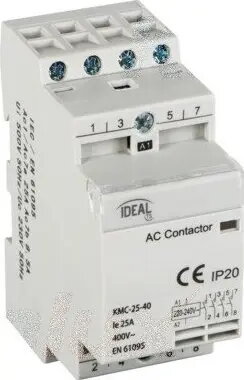

Kontaktors Kanlux KMC 25A 230V 4Z – Kanlux 23252, 25 A, 230 V, 4 atvērti kontakti

Kontaktors Kanlux KMC 25A 230V 4Z ir elektromehānisks pārslēgšanas ierīce, paredzēta elektrisko slodžu vadībai. Ierīce ir paredzēta 25 A strāvai un to aktivizē 230 V maiņstrāvas spole. Ir četri normāli atvērtie (NO) kontakti, kas ļauj vienlaikus pārslēgt vairākas ķēdes no viena vadības signāla. Kompaktais dizains atvieglo uzstādīšanu sadales skapjos un vadības panelī, piemērots apgaismojumam, apkures ierīcēm un vienkāršai motora vadībai.

Priekšrocības

Kontaktors nodrošina uzticamu elektromehānisku pārslēgšanos ar prognozējamu darbību pateicoties NO kontaktiem. 25 A nominālā strāva aptver ierastas apgaismojuma un mazu motoru slodzes, bet 230 V spole atbilst standarta vadības spriegumam. Četri atsevišķie kontakti ļauj vienkāršot vadu ievilkšanu, ja nepieciešams vienlaicīgi ieslēgt vairākus patērētājus, samazinot nepieciešamību pēc papildu relejiem. Kompaktais izmērs un vienkārša klemžu izvietojuma dizains atvieglo uzstādīšanu un apkopi.

Piemērots

• Vairāku apgaismojuma ķēžu pārslēgšanai no viena vadības signāla
• Apkures elementu un ūdens sildītāju vadībai ar kopēju ieslēgšanu
• Mazu motoru un sūkņu vienkāršai ieslēgšanai/izslēgšanai
• Centrālai pārslēgšanai mazos vadības paneļos un ēku automatizācijas sistēmās

Atslēgas tehniskie parametri

• Nominālā strāva: 25 A
• Vadības spolē spriegums: 230 V AC
• Kontaktu konfigurācija: četri normāli atvērti (4 NO)
• Kontaktu tips: elektromehāniskie
• Izmantošana: maiņstrāvas slodžu (rezistīvu un induktīvu) pārslēgšana robežās, kas atbilst nominālajai strāvai
• Montāža: kompakts dizains, piemērots uzstādīšanai sadales skapjos vai uz DIN sliedes

Kā lietot

Uzstādiet kontaktoru atbilstošā korpusā vai uz DIN sliedes, ievērojot vietējos elektroinstalācijas noteikumus. Pieslēdziet spoli pie 230 V AC vadības ķēdes, nodrošinot nepieciešamo izolāciju un drošinātājus. Pievienojiet slodzes ķēdes pie četriem NO kontaktiem, ievērojot pareizu fāzes un nulles savienojumu un nepārsniedzot 25 A pieļaujamo slodzi uz kontakta. Pirms barošanas ieslēgšanas pārbaudiet savienojumu stingrību. Pēc uzstādīšanas veiciet funkcionālu pārbaudi, aktivizējot spoli un pārliecinoties, ka visi izejas ķēdes pārslēdzas kā paredzēts.

Lietošanas ieteikumi

Lietojiet atbilstošu pārslodzes aizsardzību un ņemiet vērā slodzes raksturu; induktīvajās ķēdēs jāizmanto pārsprieguma slāpētāji vai RC snaberi. Regulāri pārbaudiet klemžu savienojumus uz vaļēšanu un pārkaršanu intensīvas ekspluatācijas gadījumā.
