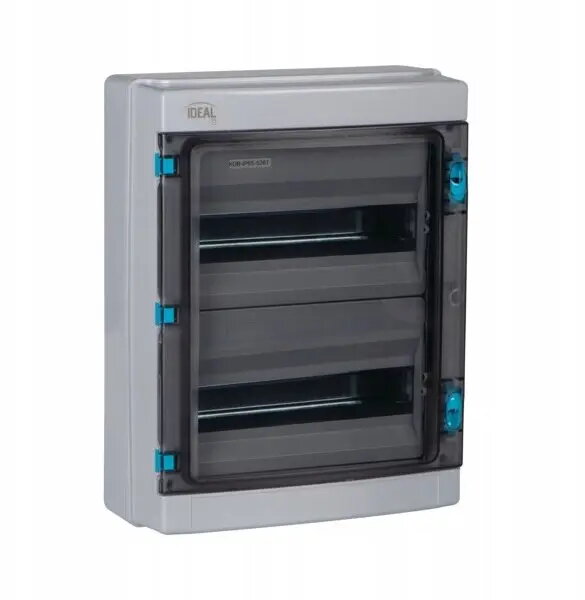

Moduļu virsmas sadales kārba Kanlux KDB-IP65-S26T 2x13 moduļi IP65 IK10 N+PE II klase, pelēkas caurspīdīgas durtiņas

Modulārais virszemes uzstādāmais sadales skapītis Kanlux KDB-IP65-S26T paredzēts diviem 13 DIN moduļu rindiņām, nodrošinot kompakta un aizsargāta korpusa risinājumu automātiem, diferencālajiem slēdžiem un citiem modulārajiem komponentiem. Korpuss izgatavots no izturīgas plastmasas ar IP65 aizsardzību pret putekļiem un ūdeni un IK10 triecienizturību pret mehāniskiem bojājumiem. Iebūvētās N un PE spailes un II klases izolācija nodrošina drošu nulles un aizsargvadu savienojumu. Pelēks korpuss ar caurspīdīgām durvīm atvieglo uzstādīto ierīču vizuālo pārbaudi bez korpusa atvēršanas.

Priekšrocības

Skapītis apvieno augstu aizsardzības līmeni (IP65) un mehānisko izturību (IK10), aizsargājot elektroiekārtas iekštelpās un aizsargātās āra vietās. Virszemes uzstādīšana vienkāršo montāžu uz sienas bez nepieciešamības iegremdēt korpusu. Caurspīdīgās durvis ļauj ātri pārbaudīt ierīces stāvokli, saglabājot korpusa hermētiskumu. Iebūvētās N un PE spailes samazina papildu vadu darbu, un sakārtotās moduļu rindas nodrošina pārskatāmu un atbilstošu vadu izkārtojumu.

Piemērots

• Elektrības sadale un aizsardzība dzīvojamās telpās
• Mazā komercobjekta vai veikala paneļi
• Aizsargātas āra uzstādīšanas, piemēram, priekšnama vai saimniecības telpā
• Modernizācijas projekti, kuros nepieciešama virszemes montāža

Atslēgas specifikācijas

• Moduļu ietilpība: 2 x 13 DIN moduļi
• Aizsardzības klase: IP65 (aizsardzība pret putekļiem un ūdens strūklām)
• Triecienizturība: IK10
• Materiāls: izturīga plastmasa
• Spailes: iebūvētas N un PE spailes
• Izolācijas klase: II (dubultā izolācija)
• Krāsa: pelēks korpuss ar caurspīdīgām durvīm vizuālai kontrolei

Kā lietot

Uzstādiet sadales skapīti uz līmeņa vertikālas virsmas, izmantojot piemērotus stiprinājumus atbilstoši pamatnei; nodrošiniet drošu un taisnu piekļaušanu. Pievadiet ieejošos un izejošos kabeļus caur norādītajām ievadvietām, ievērojot pareizu atdalīšanu starp strāvas nesošajiem un nulles/aizsargvadiem. Uzstādiet DIN-rail montējamos aizsargvahes un ierīces divās moduļu rindās, nostipriniet katru ierīci saskaņā ar ražotāja norādījumiem. Pieslēdziet vadus pie iebūvētajām N un PE spailēm, pārbaudiet savienojumu pievilkšanas stiprumu un pārliecinieties, ka visas aizsargvāciņi ir aizvērti, lai saglabātu IP65 aizsardzību.

Lietošanas ieteikumi

Uzstādiet skapīti vietās, kas ir aizsargātas no tiešas spēcīgas laikapstākļu iedarbības, lai saglabātu caurspīdīgo durvju blīvējumu un izvairītos no ilgstošas saules UV iedarbības. Lietojiet atbilstoša nomināla aizsardzības ierīces un ievērojiet vietējos elektrodrošības noteikumus. Regulāri pārbaudiet blīvslēgus un stiprinājumus un nomainiet bojātās detaļas, lai uzturētu IP65 un IK10 raksturlielumus.
