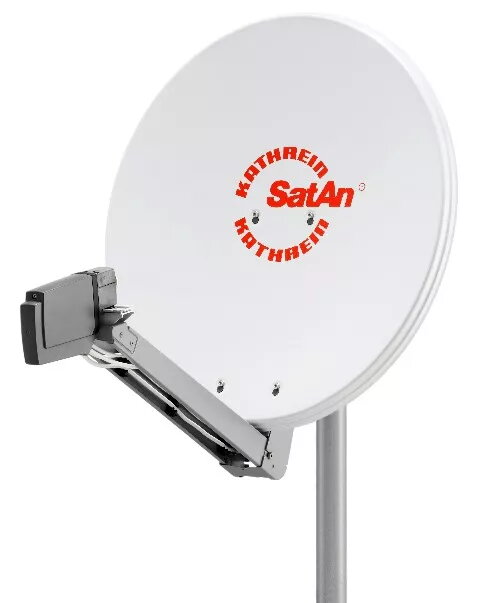

Satelīta antena Kathrein CAS 80ws

Kathrein CAS 80ws ir kompakta satelīta antena ar 75 cm diametru un frekvenču diapazonu 10,70–12,75 GHz. Reflektors izgatavots no pulverkrāsota alumīnija, barošanas sistēmas un mastu balsti no cinkotas loksnes tērauda ar plastmasas pārklājumu. Visi savienojumi ir korozijizturīgi; iekļauts kabeļu turētājs līdz astoņiem koaksiālajiem kabeļiem. Pieejama grafīta pelēkā, baltā vai sarkanbrūnā krāsā. Konstrukcija apstiprināta saskaņā ar TÜV prasībām.

Priekšrocības

CAS 80ws piegādāta pilnībā sagatavota montāžai, kas paātrina uzstādīšanu. Ir reflektora stiprinājums ar atslēgas-atslēgas sistēmu, cinka liešanas krustiņi ar standartizētu sešstūra izmēru un pacēluma skala abās pusēs. Offset-feed izvietojums nodrošina labu elektrisko veiktspēju kompakta izmēra ietvaros. Karsti cinkotie skavas, nerūsējošā tērauda savienojumi un plastmasas pārklājuma balsti palielina izturību pret koroziju. Nolokāma funkcija samazina balsta izmērus transportēšanas un montāžas laikā.

Piemērots

• Privātmājas un dzīvokļu satelītsignāla uztvere
• Uztvere joslā 10,70–12,75 GHz
• Multifeed risinājumi divu satelītu saņemšanai ar 3°–4° vai 6° attālumu (vajadzības gadījumā ar papildu adapteri)
• Sienas vai mastu montāža, kur nepieciešama kompakta, priekšmontēta antena

Atslēgas specifikācijas

• Modelis: Kathrein CAS 80ws (MPN 20010029, EAN 4021121468827)
• Diametrs: 75 cm
• Frekvenču diapazons: 10,70–12,75 GHz
• Krāsa: balta (pieejama arī grafīta pelēka vai sarkanbrūna)
• Svars: 6,7 kg (produkts); iepakojuma svars aptuveni 8 kg
• Izmēri (antena): platums 750 mm, maksimālais augstums 884 mm
• Konstruēšana: pulverkrāsots alumīnija reflektors; cinkoti lokšņu tērauda balsti ar plastmasas pārklājumu
• Savienojumi: korozijizturīga nerūsējošā tērauda un cinka liešanas detaļas
• Kabeļu ietilpība: turētājs līdz 8 koaksiālajiem kabeļiem
• Sertifikāti: konstrukcija apstiprināta TÜV

Kā lietot

Uzstādiet priekšmontēto CAS 80ws uz atbilstošas mastas vai sienas stiprinājuma, izmantojot vītņoto skavu. Nostipriniet reflektoru ar atslēgas-atslēgas stiprinājumu un cinka liešanas krustiņiem, izmantojiet sešstūra uzgriežņu standarta izmēru un regulējiet azimutu un pacēluma leņķi, atsaucoties uz skalām abās pusēs. Pievienojiet līdz astoņiem koaksiālajiem kabeļiem kabeļu turētājā un vadiem norādītā maršrutā gar mastu, izmantojot plastmasas pārklājuma balstus. Lai iegūtu multifeed saņemšanu diviem uztvērējiem 3°–4° vai 6° attālumā, uzstādiet divus universālos fīdus uz stieņa; citu kombināciju gadījumā var būt nepieciešama ZAS 90 adaptera plate.

Lietošanas ieteikumi

Uzstādiet antenu uz stabilas mastas vai sienas ar brīvu skatu uz dienvidu pusi (Eiropai) un pārbaudiet virzienu ar satelīta meklētāju. Vietās pie jūras izmantojiet korozijizturīgu stiprinājumu, ievērojiet vietējos drošības un montāžas noteikumus un iepriekš noskaidrojiet, vai nepieciešama ZAS 90 adaptera plate, ja plānota saņemšana ar neparastu satelītu atstatumu.
