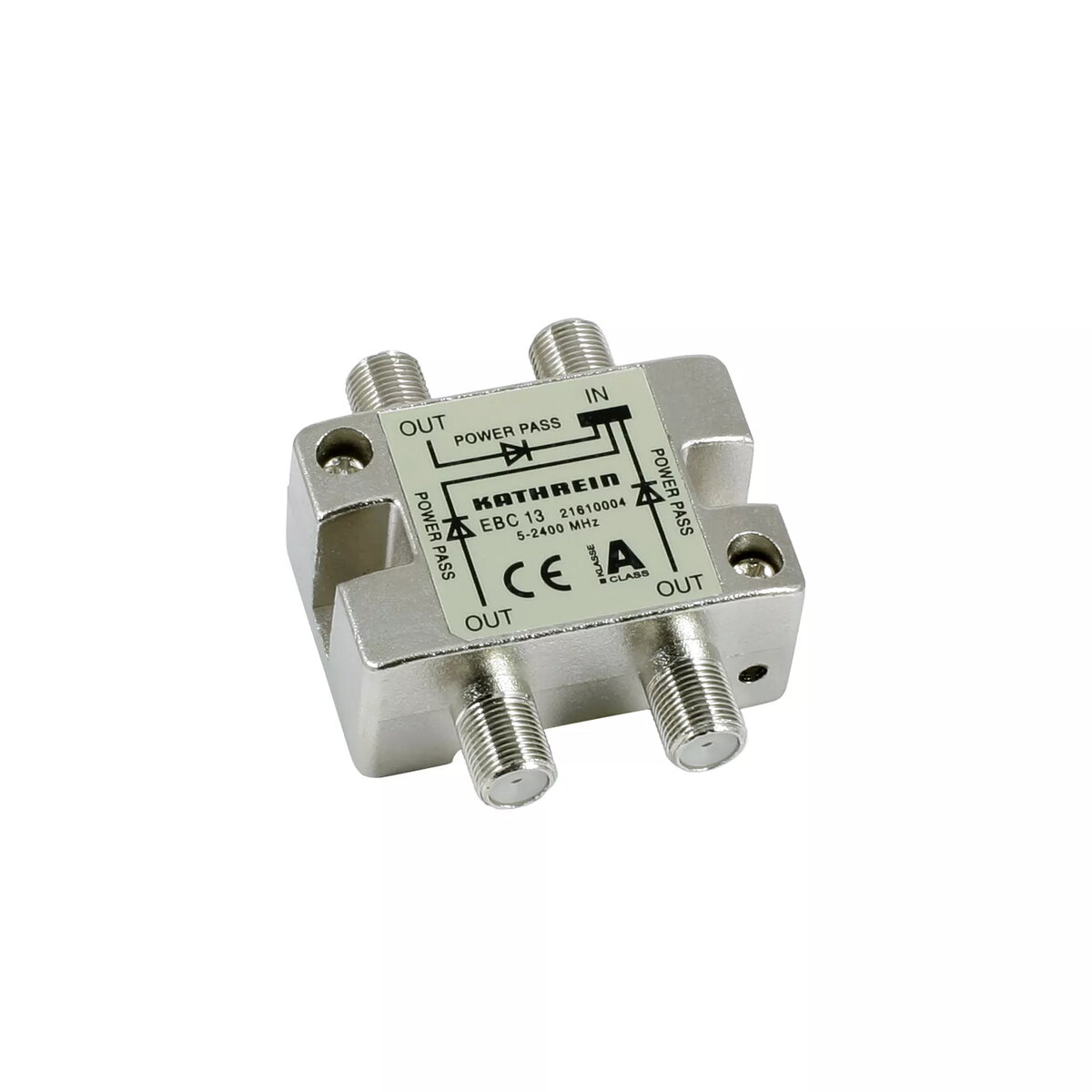

EBC 13 Silver Kathrein

Kathrein EBC 13 Silver ir 3‑veidu F‑tipa sadalītājs, paredzēts RF signālu izplatīšanai frekvenču diapazonā 5–2400 MHz. Ierīcei ir A klases ekrānojums, zemes skava drošināšanai, iespēja attālinātai barošanai līdz 24 V/0,5 A no ieejas uz trim izejām un iebūvētas izolējošas diodes izejās, lai novērstu signāla atgriešanos. Kompaktais sudraba korpuss un 100 g svars nodrošina izturīgu un vietu taupošu risinājumu kabelu un satelīttelevīzijas instalācijām.

Priekšrocības

Plašs darbības joslas pārklājums 5–2400 MHz un A klases ekrānojums samazina traucējumus un nodrošina stabilu signālu. Iebūvētā zemes skava atvieglo drošu zemēšanu. Attālinātās barošanas atbalsts (līdz 24 V / 0,5 A) ļauj barot tālākas ierīces caur sadalītāju, savukārt izolējošās diodes izejās novērš nevēlamu mijiedarbību starp pievienotajiem uztvērējiem. Sudraba pārklājums un kompaktā konstrukcija atvieglo montāžu ierobežotās vietās.

Piemērots

• Zemes TV, FM un satelīta signālu sadalei vairākiem uztvērējiem
• Iekštelpu un āra kabeļu instalācijām, kur nepieciešami ekrānoti komponenti
• Sistēmām, kur nepieciešama pastiprinātāja vai LNB barošana pa koaksiālo kabeli

Galvenās specifikācijas

• Tips: 3‑veidu F‑tipa sadalītājs
• Frekvenču diapazons: 5–2400 MHz
• Ekrānojuma klase: A
• Attālinātā barošana: maks. 24 V / 0,5 A (no ieejas uz 3 izejām)
• Aizsardzības funkcijas: izolējošas diodes izejās (OUT->IN)
• Zemēšana: zemes skava komplektā
• Svars: 100 g
• Ražotājs: Kathrein, MPN 21610004, EAN 4021121456220

Kā lietot

Pievienojiet sadalītāja ieeju antenei vai ieejas kabelim ar F‑tipa savienotāju, un trīs izejas pievienojiet uztvērējiem. Ja nepieciešama attālinātā barošana, aktivizējiet to uz ieejas un pārliecinieties, ka ierīces patēriņš nepārsniedz 24 V / 0,5 A. Stingri pievienojiet zemes skavu atbilstošam zemēšanas punktam saskaņā ar vietējiem noteikumiem. Pēc uzstādīšanas pārbaudiet savienojumus un signāla līmeni.

Ieteikumi lietošanai

Lietojiet sadalītāju instalācijās, kur nepieciešami ekrānoti komponenti, un nepārsniedziet attālinātās barošanas slodzi 24 V / 0,5 A. Āra lietošanai ierīci ievietojiet hermētiskā vai vēja/mitruma aizsargātā korpusā; uzstādīšanas laikā ievērojiet vietējos zemēšanas noteikumus.
