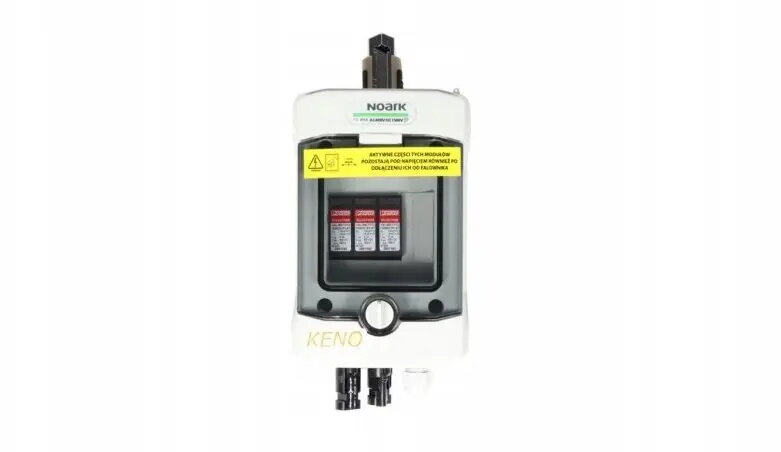

Keno SH-5 DC hermētiska līdzstrāvas pieslēguma kārba ar 1000V 1+2 tipa pārsprieguma ierobežotāju, 1x PV virkne, 1x MPPT

Keno SH-5 DC ir profesionāla līmeņa hermētiska savienojuma kārba, kas īpaši izstrādāta fotoelektriskajām sistēmām. Ierīce ir paredzēta vienas fotoelektriskās ķēdes pieslēgšanai ar vienu MPPT ieeju, un tajā ir integrēts 1+2 tipa līdzstrāvas pārsprieguma ierobežotājs ar 1000V nominālo spriegumu. Kārba kalpo kā būtisks drošības komponents, pasargājot jutīgo saules enerģijas iekārtu no sprieguma lēcieniem un atmosfēras izlādēm, savukārt izturīgais, laikapstākļiem noturīgais korpuss nodrošina ilgtermiņa uzticamību dažādos āra vides apstākļos.

Priekšrocības

Keno SH-5 DC galvenā priekšrocība ir visaptveroša aizsardzība pret pārspriegumu, kas ievērojami pagarina saules invertoru un citu sistēmas komponentu kalpošanas laiku. Hermētiskā konstrukcija nodrošina lielisku noturību pret mitrumu, putekļiem un temperatūras svārstībām, padarot to ideāli piemērotu prasīgiem āra instalācijas apstākļiem. Apvienojot savienojuma un aizsardzības funkcijas vienā kompaktā un iepriekš sagatavotā blokā, tas vienkāršo uzstādīšanas procesu un samazina sistēmas nodošanai ekspluatācijā nepieciešamo laiku.

Piemērots

• Dzīvojamo māju saules enerģijas instalācijām
• Nelielām komerciālām fotoelektriskajām sistēmām
• Sistēmām, kurām nepieciešama aizsardzība vienai fotoelektriskajai ķēdei un vienai MPPT ieejai
• Uzstādīšanai ārpus telpām, kur iekārta ir pakļauta laikapstākļu ietekmei

Kad ierīce var nebūt piemērota

Šī savienojuma kārba nav piemērota sistēmām, kurām nepieciešama vairāku fotoelektrisko ķēžu ievade, vai sistēmām, kuru spriegums pārsniedz 1000V līdzstrāvas. Tā arī nav paredzēta lietošanai iekštelpās, kur pietiktu ar standarta elektrisko skapi bez hermetizācijas, vai sistēmām, kurās aizsardzība pret pārspriegumu jau ir integrēta ķēdes līmenī.

Galvenās tehniskās specifikācijas

• Nominālais spriegums: 1000V DC
• Pārsprieguma aizsardzības klase: 1+2 tips
• Fotoelektrisko ķēžu skaits: 1
• MPPT ieeju skaits: 1
• Korpusa tips: Hermētisks, noturīgs pret laikapstākļiem

Kā lietot

Keno SH-5 DC jāuzstāda vertikālā stāvoklī uz stabilas virsmas blakus saules invertoram vai ķēdes ievades punktā. Pārliecinieties, ka kabeļu blīvslēgi ir pareizi pievilkti, lai saglabātu hermētiskumu. Pievienojiet pozitīvo un negatīvo vadītāju no fotoelektriskās ķēdes attiecīgajām spailēm kārbas iekšpusē, un pievienojiet izejas kabeļus invertora ieejai. Zemējuma spailei jābūt savienotai ar ēkas galveno zemējuma sistēmu, izmantojot atbilstoša šķērsgriezuma vadītāju, lai nodrošinātu efektīvu pārsprieguma novadīšanu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu sistēmas spriegums nepārsniedz 1000V DC.
• Pārbaudiet, vai kārba atbilst jūsu prasībām vienas ķēdes un vienas MPPT ieejas konfigurācijai.
• Iepazīstieties ar vietējiem elektrotehniskajiem noteikumiem attiecībā uz pārsprieguma aizsardzības prasībām saules enerģijas iekārtām.
• Pārliecinieties, ka uzstādīšanas vieta nodrošina ērtu piekļuvi turpmākajām pārbaudēm.

Lietošanas ieteikumi

Regulāri pārbaudiet pārsprieguma ierobežotāja statusa indikatoru, lai pārliecinātos par aizsardzības moduļa darbību. Ja indikators maina krāsu, aizsardzības kasetne ir nekavējoties jānomaina, lai saglabātu sistēmas drošību.
