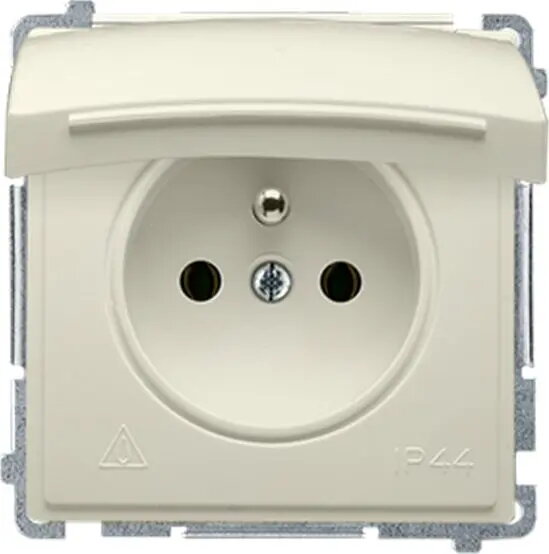

Kontakt‑Simon Basic Schuko kontaktligzda modulis IP44 ar aizsargplāksnēm 16A 250V skrūvspailes BMGSZ1BZ.01/12

Kontakt‑Simon Basic Schuko kontaktligzda moduļa izpildījumā ar IP44 aizsardzību ir maināms modulis, kas paredzēts darbam pie 16 A un 250 V~. Modulis ir paredzēts uzstādīšanai modulāros rāmjos un kastēs un aprīkots ar integrētām aizsargžalūzijām un skrūvju termināļiem drošai vadu savienošanai. IP44 klase nodrošina aizsardzību pret šļakatām un nedaudz mitriem apstākļiem, ja ierīce ir montēta atbilstošā enkurā vai rāmī.

Ieguvumi

Integrētās aizsargžalūzijas samazina nejauša kontakta risku ar dzīvajiem vadiem, savukārt skrūvju termināļi nodrošina stabilu un pieejamu savienojumu uzstādīšanas laikā. Modulārais formāts ļauj ātri aizstāt vai atjaunināt atsevišķu moduli modulārajā sistēmā. IP44 aizsardzības klase nodrošina aizsardzību pret cietām daļiņām virs 1 mm un ūdens šļakatām no jebkuras puses, kad modulis ir uzstādīts atbilstošā rāmi vai kastē.

Piemērots

• Aizsargātām āra kontaktligzdām — verandas, balkoni, terases
• Vannas istabām un veļas telpām ar šļakatu zonām (uzstādīšanai atbilstošā rāmī)
• Garažām, darbnīcām un saimniecības telpām ar iespējamu mitrumu
• Māju un vieglās komercijas modulārajām elektroinstalācijām

Atslēgas specifikācijas

• Nominālā strāva: 16 A
• Nominālais spriegums: 250 V~
• Aizsardzības klase: IP44, ja uzstādīts atbilstošā rāmī/kastē
• Kontakta tips: Schuko (F tips)
• Savienošanas veids: skrūvju termināļi fāzei, nulles un aizsargvadam
• Integrētas aizsargžalūzijas kontaktu drošībai
• Modulārs formāts saderībai ar atbilstošām sistēmām

Kā lietot

Pirms uzstādīšanas izslēdziet elektroapgādi. Ievietojiet moduli saderīgā modulārajā rāmī vai kastē ar IP44 aizsardzību, pēc tam pievienojiet vadus pie skrūvju termināļiem: fāze (L), nulle (N) un aizsargvads (PE) saskaņā ar vietējiem noteikumiem un vadu krāsu kodu. Pieskrūvējiet termināļu skrūves ieteiktajā griezes momentā. Pabeidzot savienojumus, nostipriniet moduli rāmī un atjaunojiet barošanu. Pārbaudiet kontaktligzdas darbību ar piemērotu testierīci pirms ierīču pieslēgšanas.

Lietošanas ieteikumi

Izmantojiet šo Schuko moduli tikai modulāros rāmjos vai korpusos, kas nodrošina IP44 aizsardzību. Uzstādīšanu un elektroinstalācijas darbus veic sertificēts elektriķis saskaņā ar spēkā esošajiem normatīviem. Āra vai mitrās vietās izvietojiet kontaktligzdu aizsargātā vietā, piemēram, zem pārsega, lai saglabātu aizsardzības klasi. Regulāri pārbaudiet termināļu pievilkšanu un kontaktu stāvokli, pirms veicat jebkādas apkopes darbus atslēdziet barošanu.
