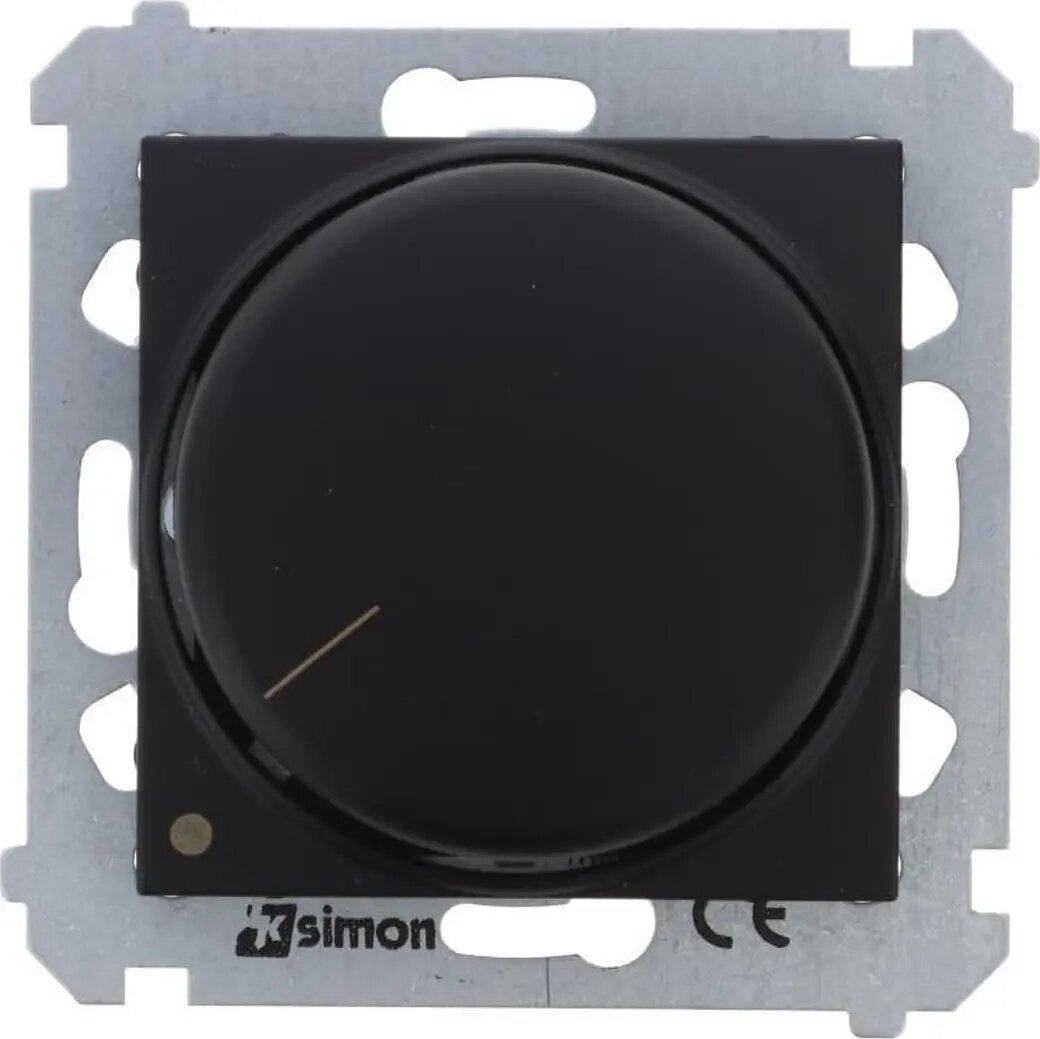

Dimmera modulis Kontakt-Simon DS9L2.01/49 — rotācijas divpolu LED dimmerim 230V, 5–215W, matēti melns, 4-vadu montāžai

Dimmera modulis Kontakt-Simon DS9L2.01/49 ir rotējošs divpolu regulators, paredzēts dimmējamām LED gaismekļiem ar 230 V barošanu. Domāts 4‑vadu uzstādīšanai, modulis nodrošina gludu gaismas spilgtuma regulēšanu 5–215 W slodzes diapazonā. Matēta melnā apdare atbilst mūsdienīgu slēdžu līnijām un piemērota gan dzīvojamo, gan komerciālo telpu apgaismojuma shēmām ar lokālu vai centralizētu dimmēšanu.

Priekšrocības

Divpolu konstrukcija ļauj pārraut abus fāzes vadus, palielinot drošību 4‑vadu uzstādījumos. Plašais jaudas diapazons atbalsta gan zemas jaudas LED lampas, gan jaudīgākus gaismekļus, samazinot nepieciešamību pēc vairākiem moduļiem. Rotējošā vadība nodrošina intuitīvu manuālu regulēšanu ar smalku iestatījumu, un kompaktā moduļa forma atvieglo uzstādīšanu standarta montāžas kārbās.

Piemērots

• Dimmējamas LED lampas un LED draiveri, paredzēti 230 V
• Dzīvojamās telpas: viesistabas, guļamistabas, virtuves
• Komerciālās telpas: biroji, gaitenis, viesmīlības zonas
• Esošu slēdžu nomaiņa, lai pievienotu lokālu dimmēšanu
• 4‑vadu apgaismes ķēdes, kur nepieciešama divpolu dimmēšana

Galvenās specifikācijas

• Barošanas spriegums: 230 V maiņstrāva
• Slodzes diapazons: 5–215 W (dimmējamām LED slodzēm)
• Vadības veids: rotējošs divpolu dimmeris
• Uzstādīšana: 4‑vadu savienojuma konfigurācija
• Apdare: matēta melna
• Montāža: modulis ievietošanai standarta montāžas kārbās

Kā lietot

Uzstādīšanas laikā atvienojiet barošanu un ievērojiet vietējos elektrodrošības noteikumus. Savienojiet abus fāzes vadus un nulles vadu pēc montāžas shēmas, nodrošinot pareizu polaritāti un ciešu vadu pieslēgumu pie spailēm. Pēc barošanas ieslēgšanas regulējiet spilgtumu ar rotācijas pogu, sākot no minimālā līdz maksimālajam līmenim atbilstoši slodzes robežām. Pārbaudiet LED lampu un draiveru savietojamību, lai izvairītos no mirgošanas vai ierobežotas dimmēšanas iespējas.

Lietošanas ieteikumi

Lai nodrošinātu stabilu darbību, izmantojiet dimmējamas LED lampas un draiverus, kas atbilst 230 V dimmēšanai. Nepārsniedziet maksimālo 215 W slodzi un konsultējieties ar sertificētu elektriķi sarežģītākās vai jauktās ķēdēs. Regulāri pārbaudiet spaiļu savienojumu stingrību un moduļa nostiprinājumu drošas ekspluatācijas nodrošināšanai.
