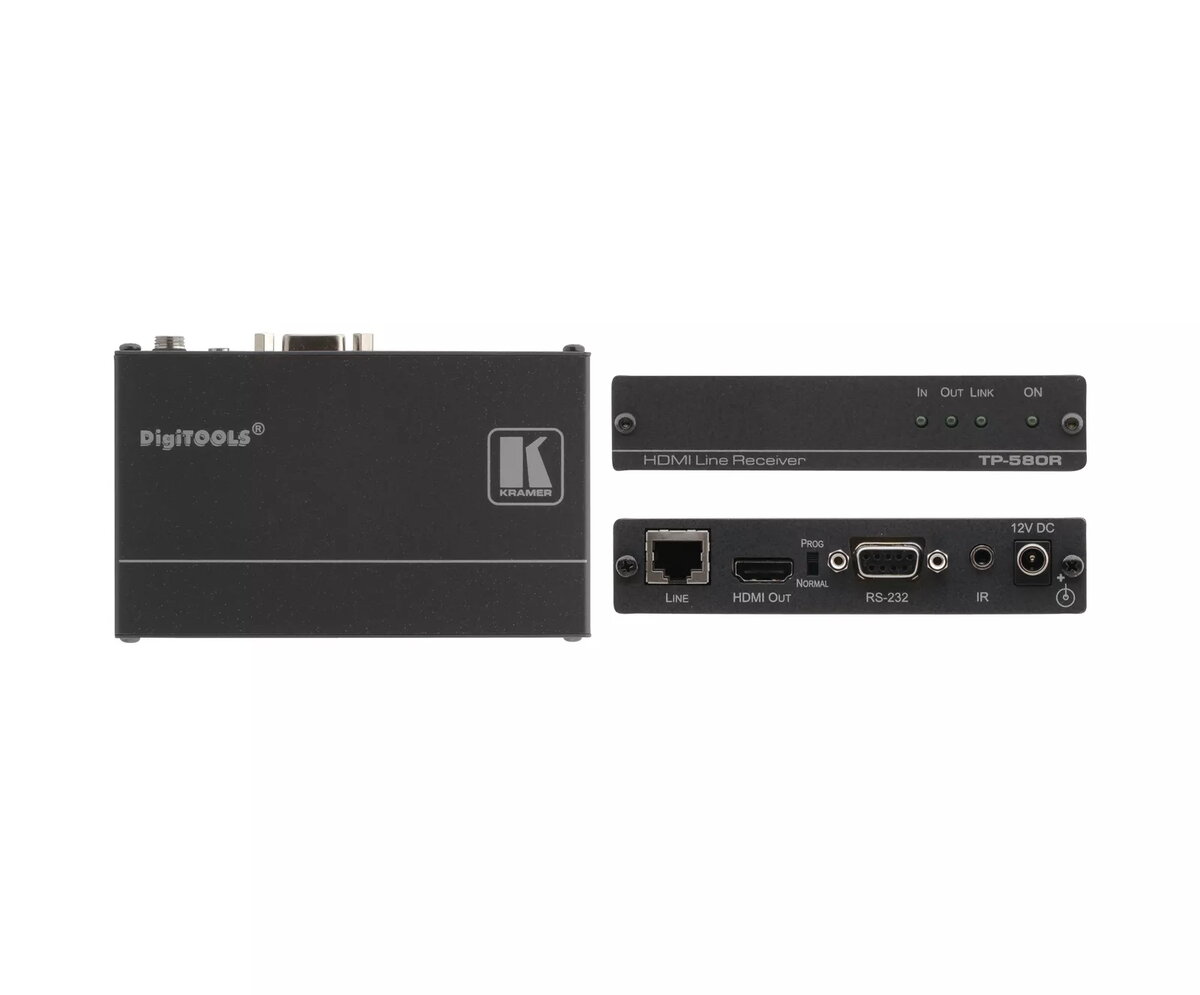

AV uztvērējs Kramer Electronics TP-580R Melns

Kramer Electronics TP-580R ir augstas veiktspējas HDBaseT uztvērējs, kas pārveido signālu no krosētas pāra atpakaļ par HDMI, divvirzienu RS-232 un IR signāliem. Ierīce atbalsta kopējo datu pārraides ātrumu līdz 10,2 Gbps (3,4 Gbps uz grafikas kanālu), 2K un 4K izšķirtspējas (līdz 3840 x 2160), HDCP un HDTV saderību, 3D caurlaidību un nodrošina sistēmas darbības attālumu līdz 70 m atkarībā no izšķirtspējas un kabeļa kvalitātes. Kompaktais DigiTOOLS® formfaktors un 12 V AC barošana padara to piemērotu dažādiem AV risinājumiem.

Priekšrocības

TP-580R pilnībā atbalsta HDMI funkcijas, tostarp Deep Color, x.v.Color™, Lip Sync, nekompresētas HDMI audio kanālus, Dolby TrueHD, DTS-HD un CEC. Ierīce nodrošina EDID PassThru, lai saglabātu avota un displeja saziņu, gaismas indikators rāda ieeju, izeju, link un strāvas stāvokli, un divvirzienu RS-232 un IR interfeisi atļauj attālinātu kontroli un statusa pieprasījumus. Lai nodrošinātu optimālu darbību un attālumu, ieteicams izmantot Kramer BC-HDKat6a kabeli.

Piemērots

• Profesionālām AV instalācijām, kur nepieciešama HDMI pārraide pa krosētu pāri
• Sanāksmju telpām un auditorijām ar attāliem displejiem līdz 70 m
• Sistēmām, kas prasa RS-232 vadību un IR signālu caurlaidību
• Uzstādījumiem, kuros nepieciešama 4K video izplatīšana ar HDCP un EDID pārvaldību

Galvenās specifikācijas

• Datu pārraides ātrums: līdz 10,2 Gbps (3,4 Gbps uz grafikas kanālu)
• Izšķirtspēja: līdz 4K (3840 x 2160)
• HDBaseT darbības attālums: līdz 70 m, atkarīgs no izšķirtspējas un kabeļa
• Interfeisi: HDBaseT ieeja, HDMI izeja, divvirzienu RS-232 un IR
• HDMI funkcijas: Deep Color, x.v.Color™, Lip Sync, Dolby TrueHD, DTS-HD, CEC, 3D pass-through
• EDID: PassThru starp avotu un displeju
• Indikatori: statusa LED ieejai, izejai, link un strāvai
• Barošana: 12 V AC
• Izmēri: 188 x 114 x 24 mm; Svars: 0,6 kg
• Krāsa: melna

Kā lietot

Pievienojiet krosēto pāri no TP-580T raidītāja HDBaseT ieejai TP-580R. Pievienojiet HDMI kabeli no TP-580R uz displeju un pēc nepieciešamības savienojiet RS-232 un IR vadus divvirzienu kontrolei. Pieslēdziet 12 V AC barošanu. Pārliecinieties par link un statusa LED indikācijām, lai apstiprinātu pareizu savienojumu, un, ja nepieciešams, izmantojiet EDID PassThru, lai nodotu avota un displeja informāciju.

Ieteikumi lietošanai

Lai nodrošinātu optimālu darbību un maksimālu attālumu, izmantojiet Kramer BC-HDKat6a kabeli; izmantojot citu CAT6 kabeli, pārraides attālums var samazināties. Pārbaudiet avota un displeja prasītos izšķirtspējas, HDCP un EDID iestatījumus pirms uzstādīšanas.
