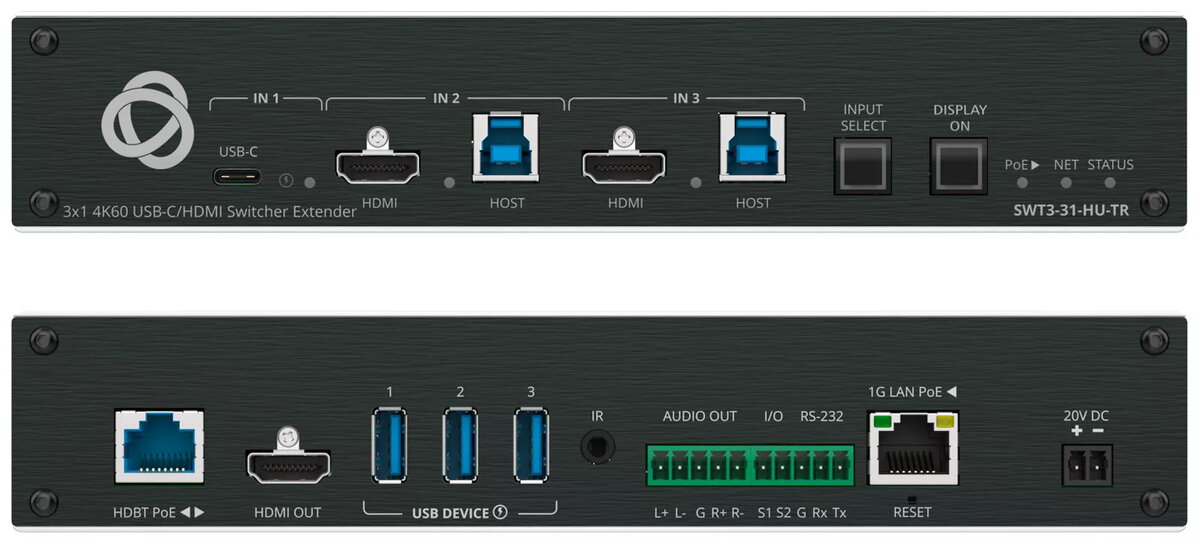

Video slēdzis Kramer Electronics SWT3-31-HU-TR HDMI MiniDP VGA USB-C

Kramer SWT3-31-HU-TR ir augstas veiktspējas automātiska pārslēdzēja un HDBaseT 3.0 pārvilkotājs, kuram ir viens USB-C un divi HDMI/USB ieejas, HDMI izeja un paplašināta signāla pārsūtīšana pa šķiedrām līdzīgu vitu pāri. Tas nodrošina 4K60Hz (4:4:4) HDMI video, USB 2.0, Ethernet, RS-232, IR un barošanas signālu pagarināšanu un var darboties kā raidītājs (transmit) vai uztvērējs (receive). Ierīce ļauj pārslēgt lokālos un attālinātos USB perifērijas ierīces, piemēram, kameras un mikrofonus, uz aktīvo USB hostu, atbalstot hibrīd sanāksmes ar klātesošajiem un tiešsaistes dalībniekiem.

Priekšrocības

Komutators nodrošina vadāmu AV un USB signālu kopīgu pārslēgšanu hibrīdajām sanāksmēm, ļaujot vairākiem dalībniekiem dalīties ar saturu gan telpā, gan tiešsaistē. Tas pieņem DP‑Alt‑Mode USB‑C avotus un nodrošina USB 2.0, Ethernet un, ja ierīce atbalsta PD‑2.0, līdz 60 W barošanas piegādi pa vienu kabeli. Kā HDBaseT standarta pagarinātājs tas darbojas kopā ar citiem HDBaseT‑saderīgiem produktiem un atbalsta profesionālu pārraidi. Ierīce atbilst HDCP 2.3 un HDMI 2.0 prasībām, atbalsta daudzkanālu digitālo audio, HDMI spoguļošanu, I‑EDIDPro, audio de‑embed uz balansētu analogo izeju, automātisku avotu pārslēgšanu un plašas vadības iespējas (IP, RS‑232, IR, vietējās pogas). Pieejama arī divvirzienu Ethernet, RS‑232 un IR pagarināšana, 802.1x autentifikācija, attālinātas programmaparatūras atjaunināšana un elastīgas PoE barošanas iespējas 1U korpusā.

Piemērots (uzdevumi / lietošanas gadījumi)

• Korporatīvās un izglītības hibrīd sanāksmju telpas un auditorijas
• Telpām, kur nepieciešama vienlaicīga AV un USB perifērijas pārslēgšana (kamera, mikrofons, skaņas josla)
• BYOD prezentāciju risinājumiem ar USB‑C klēpjdatoriem un mobilajām ierīcēm
• Ilgattālai AV signāla pārraidei pa vitu pāri
• Uzstādījumiem ar centrālu IP vai RS‑232 kontroli un drošu LAN pagarināšanu

Galvenās specifikācijas

• Ieejas: 1 × USB‑C (DP Alt Mode), 2 × HDMI/USB
• Izeja: HDMI + HDBaseT 3.0 (raidītājs vai uztvērējs)
• Video: līdz 4K60Hz (4:4:4), HDMI 2.0, HDCP 2.3
• USB: aktīvs USB 3.2 host uz komutatora puses; USB 2.0 pagarinājums starp raidītāju un uztvērēju
• Audio: līdz 32 digitāliem kanāliem; balansēta analoga audio izeja (de‑embed)
• Kontrole un pagarinājums: Ethernet līdz 1 Gbps, divvirzienu RS‑232, divvirzienu IR, I/O
• Barošana: PoE opcijas (caur LAN vai HDBaseT), līdz 60 W PD uz USB‑C ja atbalsta
• Drošība un pārvaldība: 802.1x autentifikācija; attālināta programmaparatūras atjaunināšana un tīmekļa pārvaldība
• Konstrukcija: 1U half‑rack, bez ventilatora, melns alumīnija korpuss; svars ~0,9 kg

Kā lietot

Novietojiet ierīci kā HDBaseT raidītāju vai uztvērēju atbilstoši jūsu instalācijas shēmai. Pievienojiet avotus USB‑C un HDMI ieejām, savienojiet vitas pāra kabeli ar HDBaseT portu un, ja nepieciešams, pievienojiet lokālo displeju pie HDMI izejas spoguļošanai. Norādiet, kur atrodas aktīvais USB host (raidītāja vai uztvērēja pusē), un pieslēdziet lokālās vai attālās USB ierīces, piemēram, kameras un mikrofonus. Izmantojiet tīmekļa interfeisu, IP vadību, RS‑232, IR vai lokālās pogas, lai izvēlētos ieejas, iestatītu EDID un konfigurētu automātisko pārslēgšanos. BYOD gadījumā pieslēdziet DP‑Alt‑Mode USB‑C ierīci ar vienu kabeli, lai nodrošinātu video, USB datu, Ethernet un iespējamās PD barošanas pārraidi.

Ieteikumi lietošanai

Lai nodrošinātu optimālu veiktspēju un maksimālu attālumu, izmantojiet Kramer rekomendētos kabelus un ievērojiet HDBaseT instalācijas vadlīnijas. Konfigurējiet EDID un automātiskās pārslēgšanās iestatījumus atbilstoši displejiem un sanāksmju darba plūsmai, un aktivizējiet 802.1x, ja nepieciešama droša tīkla piekļuve.
