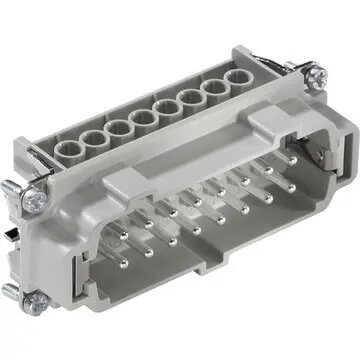

Lapp EPIC H-BE 16 BS rūpnieciskais savienotājs, 16 kontakti + PE, 16A, 500V, pelēks

Lapp EPIC H-BE 16 BS ir augstas kvalitātes rūpnieciskā savienotāja ieliktnis, kas izstrādāts drošiem un uzticamiem elektriskajiem savienojumiem. Ar 16 kontaktu un aizsargzemējuma (PE) konfigurāciju šis komponents ir paredzēts 16A strāvas un 500V sprieguma slodzēm. Pateicoties IP65 aizsardzības klasei un izturīgajai konstrukcijai, šis pelēkais savienotāja ieliktnis ir piemērots prasīgai rūpnieciskai videi, nodrošinot efektīvu darbību automatizācijas sistēmās un iekārtās.

Priekšrocības

Šis savienotāja ieliktnis izceļas ar savu daudzpusību un augstajiem drošības standartiem. Tas atbalsta vairākas savienošanas metodes, tostarp skrūvju, presēšanas, spailes un Push-In savienojumus, kas ļauj elastīgi pielāgot uzstādīšanu konkrētām projekta vajadzībām. Dizains pilnībā atbilst stingrām drošības prasībām, tostarp EN 45545-2 standartam dzelzceļa lietojumiem un UL testiem vadības skapjiem, nodrošinot ilgmūžību un elektrisko integritāti skarbos apstākļos.

Piemērots

• Rūpnieciskajai automatizācijai un iekārtām
• Dzelzceļa transportlīdzekļu elektriskajām sistēmām
• Plastmasas rūpniecības iekārtām
• Vadības skapju elektroinstalācijai

Kad tas var nebūt piemērots

Šis savienotāja ieliktnis nav paredzēts lietošanai vidē, kur strāvas stiprums pārsniedz 16A vai spriegums pārsniedz 500V. Tas arī nav piemērots lietojumiem, kuros nepieciešama iegremdēšana ūdenī vai saskare ar agresīvām ķīmiskām vielām, kas pārsniedz IP65 aizsardzības klases robežas.

Galvenās specifikācijas

• 16 kontaktu + PE konfigurācija
• Strāvas nomināls: 16A
• Sprieguma nomināls: 500V
• IP65 aizsardzības klase
• Savienojumu veidi: skrūvju, presēšanas, spailes un Push-In
• Atbilstība: EN 45545-2 (HL1, HL2, HL3), UL 508, UL 2237

Kā lietot

Lai uzstādītu Lapp EPIC H-BE 16 BS, pārliecinieties, ka strāvas padeve ir atslēgta. Izvēlieties atbilstošo savienošanas metodi — skrūvju, presēšanas vai citu — atkarībā no jūsu instalācijas prasībām. Stingri nostipriniet vadus attiecīgajos kontaktos, lai novērstu pretestību. Pēc vadu pievienošanas ievietojiet moduli atbilstošajā EPIC H-BE korpusā, līdz tas nofiksējas, nodrošinot, ka IP65 blīvējums pasargā no putekļiem un mitruma.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu esošais korpuss ir saderīgs ar H-BE 16 sēriju.
• Pārbaudiet, vai jūsu strāvas un sprieguma prasības nepārsniedz 16A/500V robežas.
• Pārliecinieties, ka vide ir piemērota IP65 klases komponentam.

Lietošanas ieteikumi

Pēc uzstādīšanas vienmēr veiciet nepārtrauktības pārbaudi, lai pārliecinātos, ka visi kontakti ir pareizi savienoti un aizsargzemējums (PE) ir droši iezemēts atbilstoši drošības standartiem.
