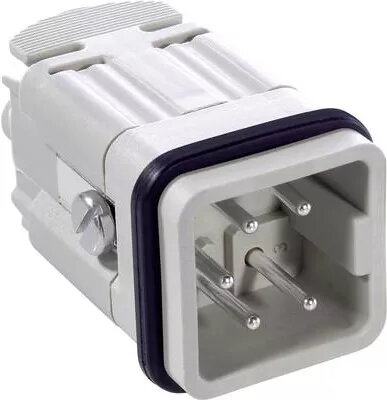

Lapp EPIC H-A 4 vīrišķais ieliktnis 10431000, 4 polu + PE, 23A, 400V

Lapp EPIC H-A 4 vīrišķais ieliktnis ir augstas kvalitātes rūpniecisks savienotāja komponents, kas izstrādāts drošiem elektriskajiem savienojumiem ierobežotas vietas apstākļos. Šis 4 polu un aizsargzemējuma (PE) ieliktnis, kas ir daļa no atzītās EPIC H-A sērijas, nodrošina stabilu un uzticamu strāvas pārvadi prasīgās rūpnieciskās iekārtās. Tā kompaktais dizains ļauj viegli integrēt komponentu standarta korpusos, nodrošinot nemainīgu veiktspēju pat sarežģītos ekspluatācijas apstākļos.

Priekšrocības

Šis vīrišķais ieliktnis izceļas ar savu izturīgo konstrukciju un daudzpusību rūpnieciskajā vidē. Skrūvju savienojuma metode nodrošina spēcīgu mehānisko un elektrisko kontaktu, savukārt vadošā aizsargzemējuma kontakta iekļaušana uzlabo drošību darbības laikā. Komponents ir izgatavots tā, lai izturētu plašu temperatūras diapazonu, padarot to piemērotu dažādām vidēm. Tā kompaktais formas faktors ir īpaši optimizēts lietojumiem, kur uzstādīšanas vieta ir ierobežota, nezaudējot strāvas nestspēju vai elektrisko integritāti.

Piemērots

• Rūpnieciskajām iekārtām un automatizācijas sistēmām
• Vadības skapjiem un elektrības sadales paneļiem
• Lietojumiem ar ierobežotu uzstādīšanas vietu
• Iekārtām, kurām nepieciešama uzticama strāvas pārvade

Šis komponents var nebūt piemērots vidēm ar augstu vibrāciju, kur skrūvju spailes laika gaitā var atslābt bez pienācīgas apkopes. Tas nav paredzēts lietošanai iekārtās, kas pārsniedz 400 V spriegumu vai 23 A strāvu, kā arī nav piemērots izmantošanai ārpus telpām bez atbilstoša aizsargkorpusa, kas atbilst konkrētām IP aizsardzības klases prasībām.

Galvenās specifikācijas

• Konfigurācija: 4 poli + PE
• Nominālā strāva: 23 A (IEC)
• Nominālais spriegums: 400 V (VDE)
• Savienojuma veids: Skrūvju savienojums
• Vada šķērsgriezums: no 0,5 mm² līdz 2,5 mm²
• Darba temperatūra: no -40 °C līdz +100 °C
• Nominālais impulsa spriegums: 4 kV

Kā lietot

Lai uzstādītu ieliktni, noņemiet izolāciju no vadiem atbilstošā garumā un ievietojiet tos skrūvju spailēs. Cieši pievelciet skrūves, lai nodrošinātu stingru savienojumu. Kad vadi ir pievienoti, iebīdiet ieliktni atbilstošajā EPIC H-A sērijas korpusā, līdz tas nofiksējas. Pirms ķēdes ieslēgšanas pārliecinieties, ka aizsargzemējuma kontakts ir pareizi izlīdzināts un pievienots sistēmas zemējumam.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, vai jūsu esošais korpuss ir saderīgs ar EPIC H-A 4 sēriju.
• Pārliecinieties, ka jūsu kabeļu vada šķērsgriezums ir diapazonā no 0,5 mm² līdz 2,5 mm².
• Pārbaudiet, vai jūsu iekārtas elektriskā slodze nepārsniedz 23 A un 400 V robežas.
• Apstipriniet, ka vides apstākļi nepārsniedz norādīto temperatūras diapazonu no -40 °C līdz +100 °C.

Lietošanas ieteikumi

Regulāri pārbaudiet skrūvju savienojumu stingrību plānotās apkopes laikā, lai nodrošinātu ilgtermiņa darbības drošību un veiktspēju. Vienmēr izmantojiet piemērotus instrumentus vadu atdalīšanai un skrūvju pievilkšanai, lai nesabojātu spailes.
