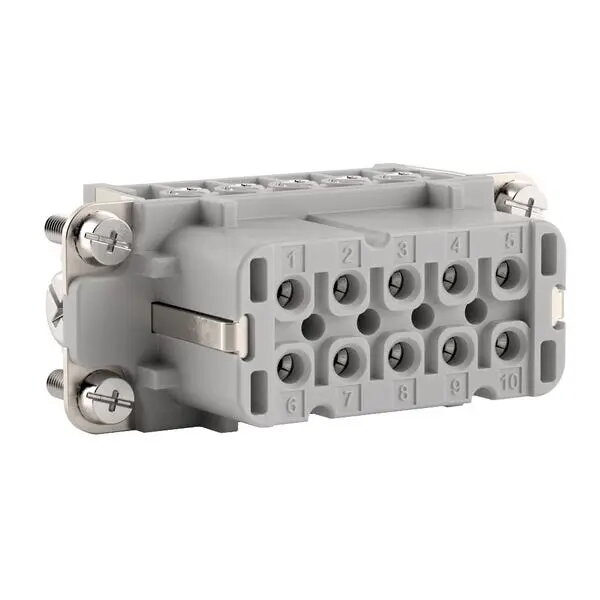

Lapp 10441100 EPIC H-A 10 BS sievišķais spraudņa savienotājs

Lapp 10441100 EPIC H-A 10 BS ir augstas kvalitātes sievišķais savienotājs, kas izstrādāts drošiem elektriskajiem savienojumiem rūpnieciskā vidē. Šim komponentam ir kompakts dizains ar taisnu orientāciju un 10 kontaktu plus aizsargzemējuma (PE) konfigurāciju. Tas ir paredzēts 250V spriegumam un 16A strāvai, nodrošinot stabilu signāla vai jaudas pārvadi prasīgos apstākļos.

Priekšrocības

Šis savienotāja ieliktnis piedāvā būtiskas priekšrocības elektrotehniskajos projektos, jo īpaši pateicoties tā plānajam profilam, kas ļauj efektīvi izmantot vietu, nezaudējot veiktspēju. Dizains ietver lietotājam draudzīgu skrūvju spaiļu sistēmu, kas piemērota vadiem ar šķērsgriezumu no 0,5 mm² līdz 2,5 mm². Turklāt skrūvju galviņas ir īpaši pielāgotas elektriskajiem skrūvgriežiem, kas atvieglo ātru un precīzu montāžu uzstādīšanas laikā.

Suitable for

• Rūpnieciskās automatizācijas sistēmas
• Elektrotehniskie sadales skapji un vadības paneļi
• Iekārtas, kurām nepieciešama droša jaudas un signāla pārvade
• Lietojumi, kur svarīga ir vietu taupoša savienojamība

When it may not be suitable

Šis savienotājs nav paredzēts izmantošanai vidēs ar augstu vibrāciju, kur nepieciešami specializēti fiksācijas mehānismi. Tāpat tas nav piemērots lietojumiem, kuros spriegums pārsniedz 250V vai strāvas stiprums pārsniedz 16A.

Key specifications

• Savienotāja tips: Sievišķais (female)
• Konfigurācija: 10 kontakti + aizsargzemējums (PE)
• Nominālais spriegums: 250V
• Nominālā strāva: 16A
• Savienojuma veids: Skrūvju spailes
• Vada šķērsgriezums: no 0,5 mm² līdz 2,5 mm²
• Sērija: H-A

How to use

Pirms uzstādīšanas pārliecinieties, ka strāvas padeve ir atslēgta. Noņemiet izolāciju no vadiem atbilstošā garumā un ievietojiet tos skrūvju spailēs. Izmantojiet PH1 skrūvgriezi, lai cieši pievilktu skrūves, nodrošinot stabilu mehānisko un elektrisko savienojumu. Pēc vadu nostiprināšanas ievietojiet sievišķo ieliktni atbilstošajā savienotāja korpusā un stingri piespiediet, līdz tas nofiksējas. Pārliecinieties, ka aizsargzemējuma vads ir pareizi pievienots drošības nolūkos.

What to consider before purchase

• Pārliecinieties, ka 10 kontaktu konfigurācija atbilst jūsu ķēdes prasībām.
• Pārbaudiet, vai izmantojamais vadu šķērsgriezums ir diapazonā no 0,5 mm² līdz 2,5 mm².
• Pārliecinieties, ka izmantotais korpuss ir saderīgs ar H-A sērijas ieliktni.
• Pārbaudiet, vai darbības vide nepārsniedz 250V/16A nominālos rādītājus.

Usage recommendations

Vienmēr pievelciet skrūvju spailes ar ražotāja ieteikto griezes momentu, lai novērstu vaļīgus savienojumus, kas var izraisīt pārkaršanu vai signāla nestabilitāti. Intensīvas lietošanas gadījumos ieteicams regulāri pārbaudīt savienojuma punktus.
