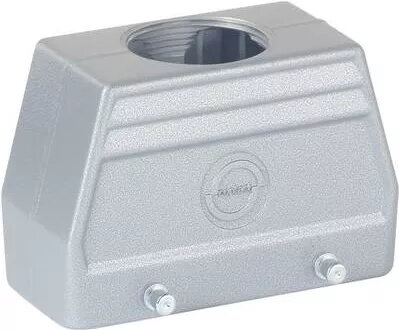

Lapp EPIC H-B 16 kabeļu uzmavas korpuss, M25 vītne, rūpnieciskais savienotājs

Lapp EPIC H-B 16 kabeļu uzmava ir augstas kvalitātes rūpniecisko savienotāju korpuss, kas izstrādāts prasīgām elektriskajām instalācijām. Ar taisnu kabeļa ievadu un izturīgu metāla konstrukciju šis korpuss nodrošina drošu un uzticamu saskarni rūpnieciskajai automatizācijai, iekārtām un sarežģītām vadības sistēmām. Tā zema profila dizains un saderība ar standarta H-B 16 sērijas komponentiem padara to par būtisku elementu sakārtotu un aizsargātu kabeļu savienojumu uzturēšanai skarbos apstākļos.

Priekšrocības

Šis savienotāja korpuss piedāvā izcilu izturību, pateicoties augstas kvalitātes metāla konstrukcijai, kas nodrošina ilgtermiņa veiktspēju pat sarežģītos rūpnieciskos apstākļos. Taisnais kabeļa ievads atvieglo efektīvu kabeļu izvietošanu, savukārt integrētās skrūves šķērsstieņiem nodrošina stingru un pret vibrācijām noturīgu savienojumu. Tā zema profila dizains ļauj veikt uzstādīšanu vietās ar ierobežotu telpu, neapdraudot elektriskā savienojuma integritāti, nodrošinot profesionālu risinājumu rūpnieciskajai savienojamībai.

Piemērots

• Rūpnieciskajai automatizācijai un robotikai
• Iekārtām un ražošanas aprīkojumam
• Vadības skapjiem un elektrības sadales sistēmām
• Lieljaudas elektriskajām instalācijām, kurām nepieciešama IP65 aizsardzība

Kad tas var nebūt piemērots

Šis korpuss ir īpaši izstrādāts H-B 16 sērijai un var nebūt saderīgs ar citu sēriju vai izmēru savienotājiem. Tas nav paredzēts lietošanai vidēs, kurās nepieciešama augstāka aizsardzības pakāpe par IP65, vai lietojumiem, kas saistīti ar nestandarta kabeļu diametriem, kuri neatbilst M25 vītnes specifikācijai.

Galvenās specifikācijas

• Sērija: EPIC H-B 16
• Materiāls: Metāls
• Vītnes izmērs: M25
• Kabeļa ievads: Taisns
• Aizsardzības klase: IP65
• Dizains: Zema profila, ar skrūvēm šķērsstieņiem

Kā lietot

Lai uzstādītu Lapp EPIC H-B 16 kabeļu uzmavu, vispirms pārliecinieties, ka atbilstošais kabeļu blīvslēgs ir pareizi ievietots M25 vītnē. Ievietojiet kabeli caur blīvslēgu un nostipriniet iekšējos vadus pie savienotāja ieliktņa saskaņā ar jūsu sistēmas elektroinstalācijas shēmu. Kad savienojumi ir izveidoti, izlīdziniet korpusu ar pamatni un nostipriniet to, izmantojot šķērsstieņa mehānismu. Pārliecinieties, ka blīve ir pareizi novietota, lai saglabātu IP65 aizsardzības klasi.

Kas jāņem vērā pirms pirkuma

• Pārbaudiet, vai jūsu esošie savienotāju ieliktņi atbilst H-B 16 sērijas standartam.
• Pārliecinieties, ka M25 vītnes izmērs ir saderīgs ar jūsu kabeļu blīvslēga prasībām.
• Pārbaudiet, vai zema profila dizains nodrošina pietiekamu brīvu vietu jūsu konkrētajai uzstādīšanas videi.

Lietošanas ieteikumi

Regulāri pārbaudiet korpusu, vai nav mehānisku bojājumu vai korozijas pazīmju, īpaši vidēs, kas pakļautas ķimikālijām vai spēcīgām vibrācijām. Pārliecinieties, ka šķērsstieņa bloķēšanas mehānisms ir pilnībā nofiksēts, lai saglabātu savienojuma integritāti un norādīto aizsardzības klasi.
