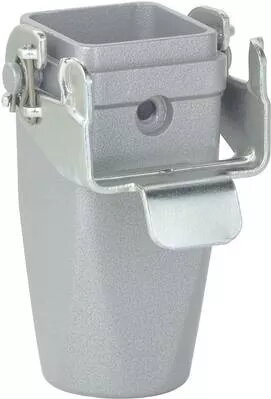

Lapp EPIC H-A 3 savienotāja korpuss M20 19512900

Lapp EPIC H-A 3 kabeļu savienotāja korpuss ir augstas kvalitātes rūpniecisks komponents, kas izstrādāts drošai kabeļu pārvaldībai prasīgos apstākļos. Izgatavots no izturīga cinka lējuma, šis korpuss nodrošina drošu un aizsargātu ietvaru elektriskajiem savienojumiem, garantējot ilgstošu darbību dažādās rūpnieciskās sistēmās. Tā kompaktais dizains un izturīgā uzbūve padara to par būtisku elementu stabilu savienojumu uzturēšanai automatizācijas un vadības sistēmās.

Priekšrocības

Šis savienotāja korpuss piedāvā izcilu mehānisko izturību, pateicoties cinka lējuma konstrukcijai, kas pasargā iekšējos savienojumus no fiziskiem triecieniem un vides ietekmes. Viena fiksācijas svira nodrošina stingru un pret vibrācijām noturīgu savienojumu, savukārt taisnais kabeļa ievads atvieglo sakārtotu un efektīvu vadu izvietošanu. Ar IP65 aizsardzības klasi korpuss ir efektīvi pasargāts no putekļiem un ūdens strūklām, padarot to piemērotu lietošanai sarežģītos rūpnieciskos apstākļos, kur uzticamība ir prioritāte.

Piemērots

• Rūpnieciskās automatizācijas sistēmām
• Iekārtu un mašīnu ražošanai
• Vadības skapju elektroinstalācijām
• Elektriskajām instalācijām skarbos apstākļos

Kad tas var nebūt piemērots

Šis korpuss ir īpaši izstrādāts EPIC H-A 3 sērijai un var nebūt saderīgs ar citu sēriju vai ražotāju savienotājiem. Tas nav paredzēts lietošanai vidē, kur nepieciešama iegremdēšana šķidrumos vai augstspiediena mazgāšana, kas pārsniedz IP65 aizsardzības līmeni.

Galvenās specifikācijas

• Materiāls: Cinka lējums
• Vītnes izmērs: M20
• Aizsardzības klase: IP65
• Fiksācijas mehānisms: 1 svira
• Kabeļa ievads: Taisns
• Sērija: EPIC H-A 3

Kā lietot

Lai uzstādītu korpusu, pārliecinieties, ka kabelis ir pareizi sagatavots un ievietots caur M20 ievades atveri. Nostipriniet savienotāja ieliktni korpusa iekšpusē saskaņā ar ražotāja norādījumiem attiecīgajam H-A 3 modulim. Kad ieliktnis ir novietots, savienojiet korpusu ar atbilstošo savienotāju un izmantojiet fiksācijas sviru, lai izveidotu drošu un hermētisku savienojumu. Pārliecinieties, ka visas blīves ir tīras un pareizi novietotas, lai saglabātu IP65 aizsardzības līmeni.

Kas jāņem vērā pirms iegādes

• Pārbaudiet, vai jūsu esošie savienotāju ieliktņi ir saderīgi ar EPIC H-A 3 sēriju.
• Pārliecinieties, ka M20 vītnes izmērs atbilst jūsu kabeļu blīvslēgu prasībām.
• Apstipriniet, ka IP65 aizsardzības līmenis atbilst jūsu uzstādīšanas vietas vides prasībām.

Lietošanas ieteikumi

Regulāri pārbaudiet fiksācijas sviru un korpusa virsmu, vai nav redzamas mehāniskā nolietojuma vai korozijas pazīmes, īpaši vidēs ar augstu vibrāciju, lai nodrošinātu elektriskā savienojuma integritātes saglabāšanos ilgtermiņā.
