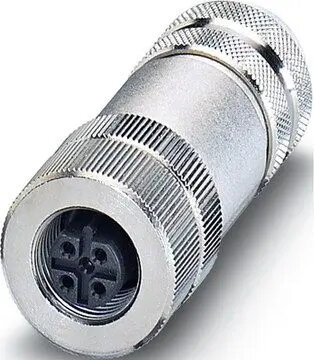

Lapp AB-C5-M12MS-PG9 PROFIBUS M12 taisnais savienotājs, 5 kontakti

Lapp AB-C5-M12MS-PG9 ir augstas kvalitātes 5-kontaktu taisnais M12 savienotājs, kas īpaši izstrādāts PROFIBUS rūpnieciskajām sakaru sistēmām. Šis uz vietas montējamais savienotājs nodrošina uzticamu datu pārraidi un drošu savienojumu sarežģītās automatizācijas vidēs. Tā izturīgā konstrukcija nodrošina, ka tas spēj izturēt rūpnieciskās lietošanas prasības, padarot to par būtisku sastāvdaļu jebkurā profesionālā tīkla infrastruktūrā, kur nepieciešama droša datu pārraide.

Priekšrocības

Šis savienotājs piedāvā izcilu izturību un uzstādīšanas vienkāršību, ļaujot efektīvi veikt montāžu uz vietas bez nepieciešamības pēc specializētiem instrumentiem. Taisnais dizains atvieglo kabeļu izvietošanu šaurās vietās, savukārt konstrukcijā izmantotie augstas kvalitātes materiāli nodrošina lielisku izturību pret vides faktoriem. Nodrošinot stabilu elektrisko savienojumu, tas samazina signāla zuduma vai sakaru kļūdu risku jutīgos rūpnieciskajos tīklos, tādējādi uzlabojot automatizācijas sistēmas vispārējo uzticamību.

Piemērots

• PROFIBUS rūpnieciskajiem sakaru tīkliem
• Automatizācijas kabeļu montāžai uz vietas
• Rūpniecisko sensoru un izpildmehānismu savienošanai
• Prasīgām ražošanas un rūpniecības vidēm

Kad tas var nebūt piemērots

Šis savienotājs ir īpaši izstrādāts PROFIBUS lietojumiem un var nebūt saderīgs ar citiem lauka kopnes protokoliem vai standarta Ethernet savienojumiem. Tas nav paredzēts lietošanai vidēs ar augstu vibrāciju, kur nepieciešami specializēti fiksācijas mehānismi, kas pārsniedz standarta M12 saskarnes iespējas.

Galvenās specifikācijas

• Savienotāja tips: M12 taisnais
• Kontaktu skaits: 5-kontaktu
• Pielietojums: PROFIBUS
• Montāža: uz vietas montējams
• Kabeļa ievads: PG9

Kā lietot

Lai uzstādītu savienotāju, noņemiet kabeļa izolāciju atbilstošā garumā un ievietojiet atsevišķus vadus iekšējā spaiļu blokā. Stingri nostipriniet vadus, lai nodrošinātu pareizu kontaktu. Kad vadu pievienošana ir pabeigta, samontējiet korpusa sastāvdaļas, pievelkot PG9 kabeļa blīvslēgu, lai nodrošinātu stiepes atslogošanu un vides blīvējumu. Visbeidzot, pievienojiet samontēto ierīci atbilstošajam M12 portam uz jūsu iekārtas, pārliecinoties, ka vītne ir pilnībā ieskrūvēta drošam savienojumam.

Kas jāņem vērā pirms iegādes

• Pārbaudiet 5-kontaktu konfigurācijas saderību ar jūsu esošo PROFIBUS tīkla izkārtojumu.
• Pārliecinieties, ka PG9 kabeļa blīvslēga izmērs atbilst jūsu kabeļa ārējam diametram pareizai blīvēšanai.
• Apstipriniet, ka taisnā savienotāja orientācija ir piemērota jūsu konkrētajai uzstādīšanas vietai.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka kabelis ir pareizi notīrīts un ka savienotājā nav vaļīgu dzīslu pirms vadu ievietošanas, lai novērstu īssavienojumus un nodrošinātu optimālu signāla pārraidi.
