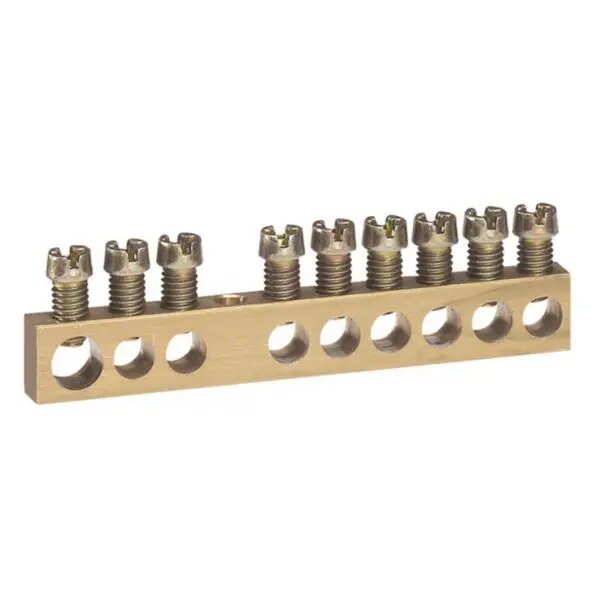

Legrand 004803 standarta spaiļu bloks 8x16 mm² un 1x25 mm²

Legrand 004803 standarta spaiļu bloks ir augstas kvalitātes elektriskā sastāvdaļa, kas izstrādāta drošam un efektīvam vadu savienojumam sadales skapjos. Šis spaiļu bloks nodrošina organizētu strāvas sadali, garantējot stabilitāti un drošību gan dzīvojamās, gan rūpnieciskās elektroinstalācijās. Tā izturīgā konstrukcija un atbilstība starptautiskajiem standartiem padara to par uzticamu izvēli profesionāliem elektriķiem un uzstādītājiem, kuri meklē ilgmūžīgu risinājumu sarežģītām elektroinstalācijas shēmām.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu daudzpusību, pielāgojoties dažādiem vadu šķērsgriezumiem, kas nodrošina elastību ķēžu pārvaldībā. Konstrukcija nodrošina drošu mehānisko un elektrisko savienojumu, kas ir būtiski sistēmas integritātes uzturēšanai un kontaktu atslābuma novēršanai. Nodrošinot centralizētu strāvas sadales punktu, tas vienkāršo vadu izvietošanu sadales skapjos un palīdz uzturēt kārtīgu un profesionālu instalāciju. Komponents ir izstrādāts tā, lai izturētu standarta elektriskās slodzes, nodrošinot ilgtermiņa veiktspēju.

Piemērots

• Dzīvojamo māju sadales skapjiem
• Rūpnieciskajiem vadības paneļiem
• Komerciālo ēku elektroinstalācijas sistēmām
• Modulārajiem elektriskajiem skapjiem

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai vidē ar augstu mitruma līmeni, korozīvu atmosfēru vai spēcīgu vibrāciju, ja vien tas nav ievietots atbilstošā aizsargkorpusā. Tas arī nav piemērots lietošanai ar vadiem, kuru šķērsgriezums neatbilst norādītajam diapazonam no 1,5 mm² līdz 25 mm².

Galvenās specifikācijas

• Maksimālā strāvas slodze: 100 A pie 400 V (25 mm² ieejai)
• Maksimālā strāvas slodze: 80 A pie 400 V (16 mm² ieejai)
• Savienojumu skaits: 1 x 6–25 mm² un 8 x 1,5–16 mm²
• Garums: 73 mm
• Montāža: Savietojams ar M4 skrūvēm
• Standarti: Atbilst IEC 60998-2-1

Kā lietot

Spaiļu bloks tiek piegādāts gatavs lietošanai ar atskrūvētām skrūvēm. Lai uzstādītu, droši piestipriniet bloku sadales skapī, izmantojot atbilstošas M4 skrūves. Noņemiet izolāciju no vadiem nepieciešamajā garumā, ievietojiet vadus attiecīgajās spailēs un stingri pievelciet skrūves, lai nodrošinātu stabilu elektrisko kontaktu. Pārliecinieties, ka kopējā strāvas slodze nepārsniedz noteiktos ierobežojumus attiecīgajiem vadu šķērsgriezumiem, lai novērstu pārkaršanu.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu instalācijā izmantoto vadu šķērsgriezums atbilst 1,5 mm² līdz 25 mm² diapazonam.
• Pārliecinieties, ka sadales skapī ir pietiekami daudz vietas 73 mm garā bloka ievietošanai.
• Pārbaudiet, vai jūsu ķēdes maksimālās strāvas prasības nepārsniedz nominālās 80 A vai 100 A robežas.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir pilnībā atslēgta pirms jebkādu uzstādīšanas vai apkopes darbu veikšanas ar spaiļu bloku, lai novērstu elektriskās strāvas trieciena risku.
