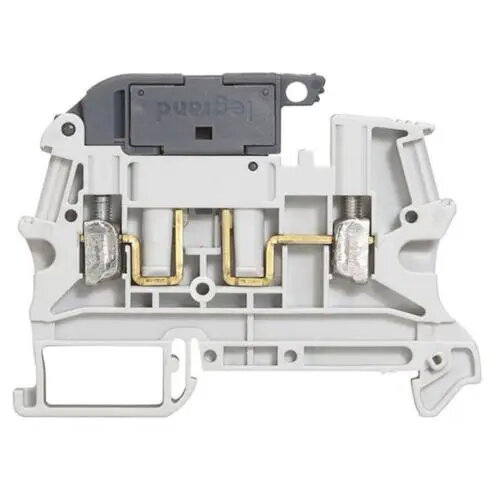

Legrand 037181 Viking atvienojama spailes bloks 5x20mm drošinātājiem, 2.5mm²

Legrand 037181 Viking atvienojamā spaiļu kārba ir profesionāls komponents, kas paredzēts drošai ķēžu aizsardzībai rūpnieciskajās elektroinstalācijās un vadības paneļos. Šī spaiļu kārba ir īpaši izstrādāta 5x20 mm drošinātāju ievietošanai, nodrošinot uzticamu un organizētu risinājumu modulārām elektroinstalācijas sistēmām, ļaujot ērti izolēt atsevišķas ķēdes apkopes vai drošības nolūkos.

Priekšrocības

Šī spaiļu kārba ir izgatavota no augstas kvalitātes V2 poliamīda, kas atbilst stingriem IEC EN 60695-2-11 standartiem attiecībā uz ugunsizturību līdz 960°C. Tās konstrukcija nodrošina ievērojamu elastību uzstādīšanas laikā, jo tā ir saderīga gan ar cietiem, gan elastīgiem vara kabeļiem. Ierīcei ir vietu taupošs dizains, kas saglabā vienmērīgu augstumu visā Viking sērijā, nodrošinot kārtīgu un profesionālu izskatu elektriskajos skapjos. Turklāt atvienošanas mehānisms ir ļoti daudzpusīgs, ļaujot to darbināt ar asmens tipa sviru, rokturi vai mini sviru, kas prasa instrumentu, tādējādi uzlabojot drošību.

Piemērots

• Rūpnieciskajiem vadības paneļiem
• Modulārām elektroenerģijas sadales sistēmām
• Jutīgu iekārtu ķēžu aizsardzībai
• Lietojumiem, kuros nepieciešama bieža apkope vai atsevišķu ķēžu izolācija

Šī spaiļu kārba var nebūt piemērota lielas strāvas lietojumiem, kas pārsniedz 2,5 mm² šķērsgriezuma jaudu, vai gadījumos, kad drošinātāja izmērs atšķiras no standarta 5x20 mm formāta. Tā nav paredzēta lietošanai nestandarta sliežu sistēmās, kas neatbilst EN 60715 specifikācijām.

Galvenās specifikācijas

• Šķērsgriezums: 2,5 mm²
• Drošinātāju saderība: 5x20 mm
• Materiāls: V2 poliamīds (960°C ugunsizturība)
• Sliežu saderība: 15 mm dziļums, EN 60715 (7,5 mm un 15 mm dziļums)
• Savienojuma veids: viens savienojums ar atvienošanas sviru
• Tilta savienojumi: iespēja izmantot 2 savienojuma ķemmes

Lai izmantotu Legrand 037181, uzstādiet spaiļu kārbu uz saderīgas DIN sliedes. Ievietojiet atbilstošo 5x20 mm drošinātāju tam paredzētajā turētājā. Pievienojiet vara vadus, pārliecinoties, ka kabelis ir atbrīvots no izolācijas atbilstošā garumā 2,5 mm² spailei. Izmantojiet integrēto sviras mehānismu, lai atvienotu ķēdi, kad nepieciešama apkope. Kārba atbalsta savienojuma ķemmes, ja nepieciešams savienot vairākas spailes kopā.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu drošinātāja izmērs ir tieši 5x20 mm
• Pārbaudiet, vai jūsu sliežu sistēma atbilst EN 60715 standartam
• Pārliecinieties, ka 2,5 mm² šķērsgriezums ir pietiekams jūsu slodzes prasībām
• Pārbaudiet pieejamo vietu vadības panelī spaiļu kārbas izmēriem

Nodrošiniet, ka visus elektroinstalācijas darbus veic kvalificēts personāls saskaņā ar vietējiem drošības noteikumiem. Vienmēr pārliecinieties, ka ķēde ir atslēgta no strāvas pirms apkopes veikšanas vai drošinātāju nomaiņas.
