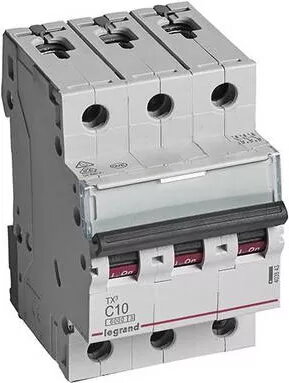

Automātiskais izslēdzējs Legrand Tx3 C10A 3‑polu 6 kA 3M (MPN 403543)

Legrand Tx3 C10A ir trīspolju automātiskais slēdzis ar C tipa slēgšanas raksturu un nominālo strāvu 10 A, paredzēts trīsfāžu zemsprieguma ķēžu aizsardzībai. Ierīce aizņem 3 moduli un ir paredzēta uzstādīšanai uz DIN sliedes, nodrošinot pārtraukšanas spēju līdz 6 kA, kas atbilst ierastiem prasībām mājsaimniecību un mazu komerciālu objektu sadales paneliem.

Priekšrocības

Slēdzim ir C tipa raksturlīkne, kas kombinācijā ar 10 A nominālo strāvu nodrošina selektīvu reakciju uz pārslodzēm un mēreniem īssavienojumiem, vienlaikus samazinot nevēlamu izslēgšanos pie palielinātiem palaišanas strāvas impulsiem. Trīspolju izpildījums ļauj vienlaikus atslēgt visu fāžu slodzi, palielinot darba drošību. 6 kA pārtraukšanas spēja piemērota tipiskām mājas un nelielu komerciālu tīklu prasībām. 3 moduļu platums atvieglo montāžu standarta sadales skapjos.

Piemērots

• Trīsfāžu apgaismojuma ķēžu aizsardzībai mājās un mazajos uzņēmumos
• Mazo motoru un sūkņu aizsardzībai ar mēreniem iedarbināšanas strāvas impulsiem
• Uzstādīšanai sadales skapjos dzīvojamām un komerciālām telpām
• Atzaru ķēžu aizsardzībai rozetēm un nelielām ierīcēm

Galvenās specifikācijas

• Poli: trīspolju aizsardzība ar vienlaicīgu fāžu atslēgšanu
• Sprieguma reakcijas raksturojums: C tipa līkne (piemērota vispārējām ķēdēm ar mēreniem palaišanas impulsiem)
• Nominālā strāva: 10 A
• Pārtraukšanas spēja: 6 kA
• Platums: 3 moduļi (saderīgs ar standarta DIN sliedēm)
• Montāža: uz DIN sliedes

Kā lietot

Montējiet automātu uz standarta DIN sliedes sadales skapī, nodrošinot drošu nostiprināšanu. Visas vadu pievienošanas veiciet, atslēdzot barošanu: pievienojiet ieejas un izejas vadus atbilstošajām fāžu skavām un noskrūvējiet ar ieteicamo piespriegojuma momentu. Darbībā uzturiet slēdzi ieslēgtā pozīcijā, bet atslēdziet to apkopes un traucējumu gadījumā. Pēc kļūmes novēršanas pārbaudiet ķēdi pirms slēdža atgriešanas darba režīmā.

Lietošanas ieteikumi

Pārliecinieties, ka 10 A nominālā strāva un C tipa raksturlīkne atbilst plānotajam slodzes raksturam. Nodrošiniet saderību ar augstākstāvošajiem aizsardzības ierīcēm, lai saglabātu selektivitāti, ja nepieciešams. Regulāri pārbaudiet spaiļu pievilkumu un izolācijas stāvokli sadales skapī. Pie augstiem īssavienojumu līmeņiem vai speciālām prasībām konsultējieties ar normatīviem un kvalificētu elektriķi.
