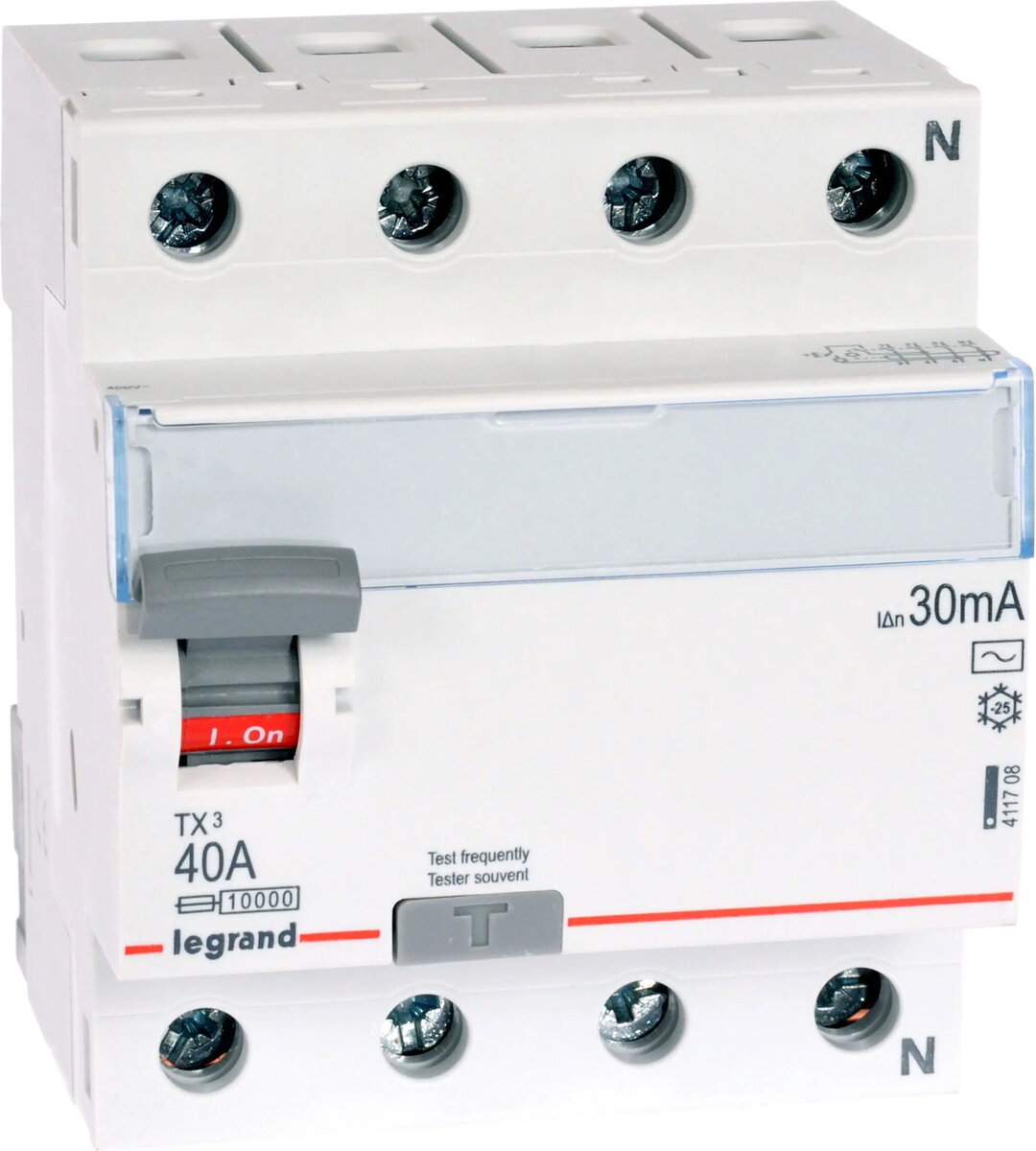

Kļūdas strāvas izslēdzējs 4P 40A 30mA tips AC Legrand P304 (MPN 411708)

Legrand P304 diferecaālā strāvas pārtraucējs 4P 40A 30mA Type AC ir paredzēts maiņstrāvas noplūdes noteikšanai un barošanas atslēgšanai, lai samazinātu elektrotraumas un ugunsgrēka risku. Četru polu UZV piemērots trīsfāzu sadales skapjiem un rūpnieciskām vai komerciālām elektriskajām panelēm, kur nepieciešama aizsardzība pret zemē notiekošām noplūdēm. Ierīcei ir kompakts korpuss un skaidra slēdža darbība manuālai pārvaldībai.

Priekšrocības

UZV nodrošina uzticamu maiņstrāvas noplūžu noteikšanu ar jutību 30 mA un nominālo strāvu 40 A, kas ļauj ātri atslēgt barošanu avārijas gadījumos. Četru polu konstrukcija uzrauga un atslēdz nulles vadītāju kopā ar trim fāzēm vienlaikus. Pārslēgšanas mehānisms sniedz redzamu IESL/IZSL stāvokli un vienkāršu lietošanu. Ierīce izgatavota atzīta ražotāja, kas nodrošina saderību ar standarta montāžas un pieslēguma praksēm.

Piemērots

• Trīsfāzu sadales skapji dzīvojamām un komerciālām ēkām
• Rūpnieciskas elektriskās paneles, kur nepieciešama aizsardzība pret noplūdēm uz zemi
• Ķēžu aizsardzībai, kas baro motorus, apgaismojumu un vispārējus patēriņus
• Situācijām, kur pietiek ar tikai maiņstrāvas noplūžu detektēšanu

Galvenās specifikācijas

• Polu skaits: 4 (trīs fāzes plus nulle)
• Nominālā strāva: 40 A
• Jutība (atlikušo strāvu slieksnis): 30 mA
• Tips: AC (maiņstrāvas noplūžu detektēšana)
• Funkcija: atlikušās strāvas detektēšana un manuāla atslēgšana/ieslēgšana
• Montāža: formfaktors, kas saderīgs ar DIN sliedi sadales skapjos

Kā lietot

Uzstādiet diferecaālo pārtraucēju sadales skapī atbilstoši vietējiem elektroinstalācijas noteikumiem. Pievienojiet trīs fāzes vadus un nulles vadītāju pie atbilstošajām spailēm un nodrošiniet stingrus savienojumus. Ierīci izvietojiet pirms aizsargājamajām ķēdēm, lai noplūdes tiktu konstatētas un barošana atslēgta, ja tiek pārsniegts 30 mA slieksnis. Pēc uzstādīšanas pārbaudiet ierīces darbību ar testēšanas līdzekļiem vai testa pogu un pārliecinieties par pareizu darbību pirms barošanas ieslēgšanas aizsargātajās ķēdēs.

Lietošanas ieteikumi

Veiciet regulāras darbspējas pārbaudes saskaņā ar vietējiem noteikumiem un apkopes grafiku. Izmantojiet šo UZV sistēmās, kur AC tips nodrošina nepieciešamo aizsardzību; ja ir līdzstrāvas komponentes vai augstfrekvences noplūdes, izvērtējiet ierīces ar atbilstošu jutību. Pārliecinieties, ka nominālā strāva atbilst aizsargājamās ķēdes slodzei un saskaņota ar citiem aizsardzības elementiem panelī.
