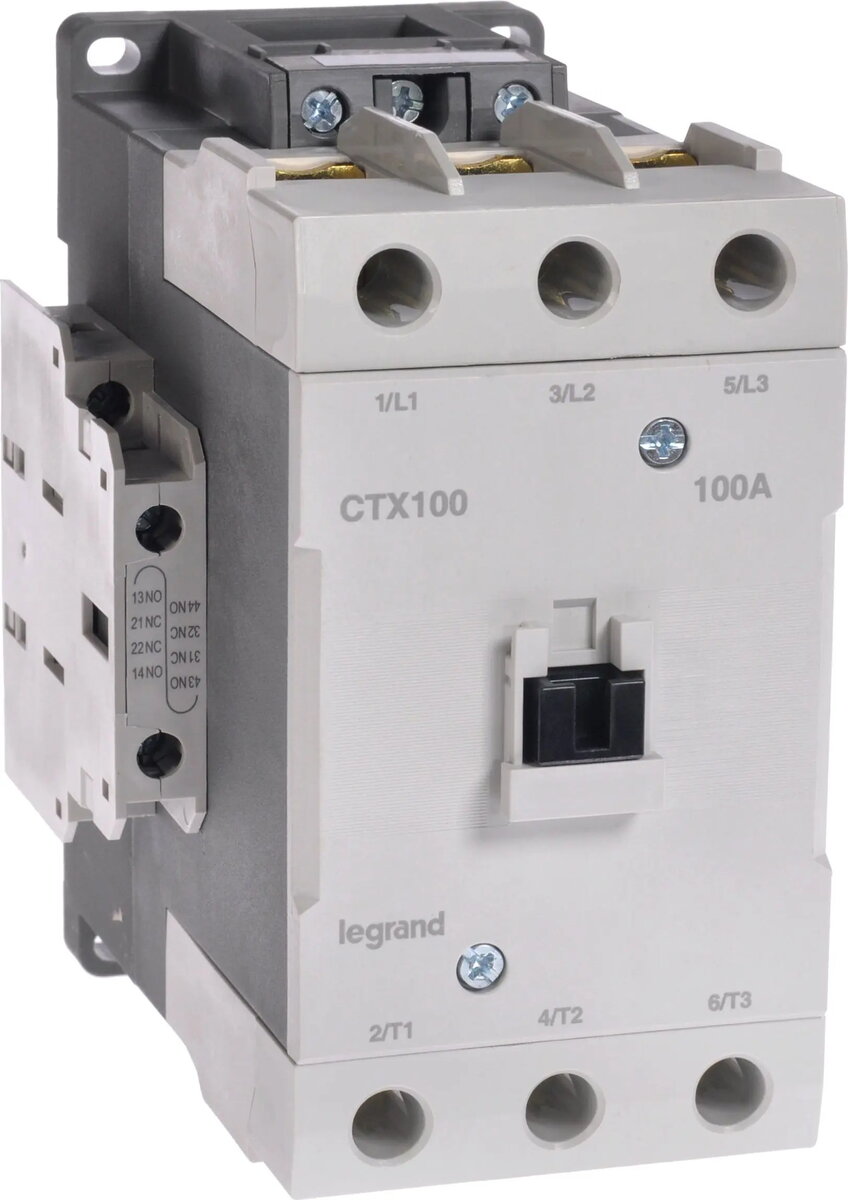

Legrand CTX3 jaudas kontaktors 100A 3P 230V AC 2NO 2NC

Legrand CTX3 jaudas kontaktors ir izturīga elektriskās pārslēgšanas ierīce, kas paredzēta prasīgām rūpnieciskām un komerciālām vidēm. Šis 3-polu kontaktors ir paredzēts 100A nominālajai strāvai un nodrošina uzticamu darbību jaudas ķēžu, elektromotoru un apgaismojuma sistēmu vadībai. Tas darbojas ar 230V maiņstrāvas vadības spriegumu un ietver elastīgu palīgkonta konfigurāciju ar 2 normāli atvērtiem (NO) un 2 normāli aizvērtiem (NC) kontaktiem, nodrošinot nevainojamu integrāciju sarežģītos elektriskajos vadības paneļos.

Priekšrocības

Šis kontaktors izceļas ar augstu izturību un stabilu pārslēgšanas veiktspēju lielas elektriskās slodzes apstākļos. Tā kompaktais dizains ļauj efektīvi izmantot vietu sadales skapjos un vadības paneļos. Iebūvēto palīgkonta kontaktu iekļaušana vienkāršo elektroinstalācijas procesu un uzlabo ierīces daudzpusību automatizētās sistēmās. Ierīce ir izgatavota atbilstoši stingriem starptautiskajiem standartiem, nodrošinot ilgtermiņa darbības stabilitāti un samazinātas apkopes prasības dažādos rūpnieciskos apstākļos.

Piemērots

• Rūpnieciskajām motora vadības sistēmām
• Komerciālā apgaismojuma pārvaldībai
• Elektroenerģijas sadales paneļiem
• Automatizētām ražošanas iekārtām
• Apkures un ventilācijas vadības sistēmām

Kad tas var nebūt piemērots

Šī ierīce nav paredzēta lietošanai dzīvojamās telpās, kur nepieciešami mazāki strāvas rādītāji vai kur fiziskie izmēri pārsniedz pieejamo vietu standarta sadales skapjos. Tā arī nav piemērota tikai līdzstrāvas (DC) ķēdēm, ja vien nav īpaši norādīts citādi.

Galvenās specifikācijas

• Nominālā darba strāva: 100A
• Polu skaits: 3
• Vadības spriegums: 230V maiņstrāva
• Palīgkonti: 2 normāli atvērti (NO) un 2 normāli aizvērti (NC)

Kā lietot

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Kontaktoru parasti uzstāda uz standarta DIN sliedes vai ar skrūvju stiprinājumu korpusa iekšpusē. Pirms vadu pievienošanas pārliecinieties, ka strāvas padeve ir atslēgta. Pievienojiet galvenās strāvas līnijas primārajiem spailēm un vadības ķēdi spoles spailēm. Pirms ķēdes ieslēgšanas pārbaudiet, vai palīgkonti ir pareizi pievienoti jūsu uzraudzības vai atgriezeniskās saites sistēmām.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka 230V maiņstrāvas vadības spriegums atbilst jūsu esošajai vadības sistēmai.
• Pārliecinieties, ka 100A nomināls ir piemērots jūsu pievienotā aprīkojuma maksimālajai slodzei.
• Pārbaudiet fiziskos izmērus, lai nodrošinātu saderību ar jūsu esošo elektrisko skapi.
• Apstipriniet palīgkonta prasības jūsu konkrētajai automatizācijas loģikai.

Lietošanas ieteikumi

Regulāri pārbaudiet spaiļu savienojumu stingrību un nodrošiniet, ka kontaktors ir brīvs no putekļu vai mitruma uzkrāšanās, lai saglabātu optimālu veiktspēju un drošību.
