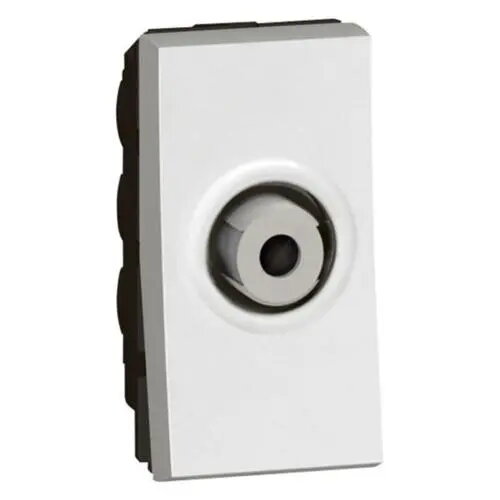

Legrand 572163 gala TV rozete, balta

Legrand 572163 termināla TV kontaktligzda ir augstas kvalitātes komponents, kas paredzēts uzticamai signāla pārraidei dzīvojamo un komerciālo ēku antenu tīklos. Kontaktligzda ir ieturēta tīrā baltā krāsā un izgatavota no izturīga termoplastiska materiāla, nodrošinot ilgmūžību un profesionālu izskatu. Tā ir izstrādāta, lai atbalstītu mūsdienu apraides standartus, tostarp UHD TV kvalitāti, un tai ir A klases ekranējums aizsardzībai pret LTE traucējumiem.

Priekšrocības

Šī termināla kontaktligzda nodrošina drošu un stabilu savienojumu televīzijas, radio un satelīta iekārtām. Tās konstrukcija ļauj viegli vizuāli pārbaudīt savienojumu, kas atvieglo uzstādīšanu un apkopi. Ierīce ir pilnībā saderīga ar zvaigžņveida kabeļu konfigurācijām, kur katra kontaktligzda ir tieši savienota ar antenu, sadalītāju vai multiswitch iekārtu, nodrošinot optimālu signāla integritāti. Turklāt kontaktligzda ir gatava LTE izmantošanai, nodrošinot efektīvu aizsardzību pret 4G signāla traucējumiem, kas ir būtiski skaidras uztveršanas nodrošināšanai mūsdienu vidē.

Piemērots

• Dzīvojamo ēku televīzijas un radio instalācijām
• Komerciālo antenu tīklu izveidei
• UHD TV signāla sadalei
• Kabeļtelevīzijas un satelīttelevīzijas sistēmām
• Zvaigžņveida antenu kabeļu konfigurācijām

Kad tas var nebūt piemērots

Šī kontaktligzda ir īpaši izstrādāta zvaigžņveida kabeļu topoloģijai un nav piemērota caurejošām vai virknes instalācijām, kur vairākas kontaktligzdas ir savienotas virknē uz viena kabeļa. Turklāt, lai pilnībā uzstādītu moduli, ir nepieciešams saderīgs atbalsta rāmis un dekoratīvais panelis, kas nav iekļauti šī moduļa komplektācijā.

Galvenās specifikācijas

• Savienotāju tipi: TV vīrišķais (9.5 mm), Radio sievišķais (9.5 mm), SAT F-tipa
• Frekvenču diapazoni: TV (5-68 / 120-862 MHz), Radio (87.5-108 MHz), SAT (950-2400 MHz)
• Ekranējums: A klase
• Materiāls: Termoplasts
• Izmēri: 45 mm x 45 mm x 35.5 mm
• Atbilstība: EN 50083-4 un EN 50083-2

Kā lietot

Legrand 572163 ir modulārs komponents, kas jāuzstāda saderīgā atbalsta rāmī un jāpabeidz ar atbilstošu dekoratīvo paneli. Uzstādīšana ietver augstas kvalitātes koaksiālā kabeļa, piemēram, 17 VATCA, pievienošanu terminālam. Pārliecinieties, ka kabelis ir pareizi notīrīts un droši nostiprināts savienojuma mehānismā. Kad modulis ir ievietots atbalsta rāmī un uzlikts priekšējais panelis, ierīce ir gatava signāla saņemšanai no antenas vai multiswitch sistēmas.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu esošā kabeļu infrastruktūra atbalsta zvaigžņveida topoloģiju.
• Pārbaudiet, vai jums ir nepieciešamie atbalsta rāmji un pārsegi jūsu konkrētajai sienas kārbai.
• Pārliecinieties, ka jūsu koaksiālā kabeļa tips ir saderīgs ar termināla savienojumu.

Lietošanas ieteikumi

Lai nodrošinātu vislabāko signāla kvalitāti un atbilstību tehniskajiem standartiem, ieteicams izmantot 17 VATCA koaksiālo kabeli un pārliecināties, ka visi savienojumi ir cieši un pareizi ekranēti.
