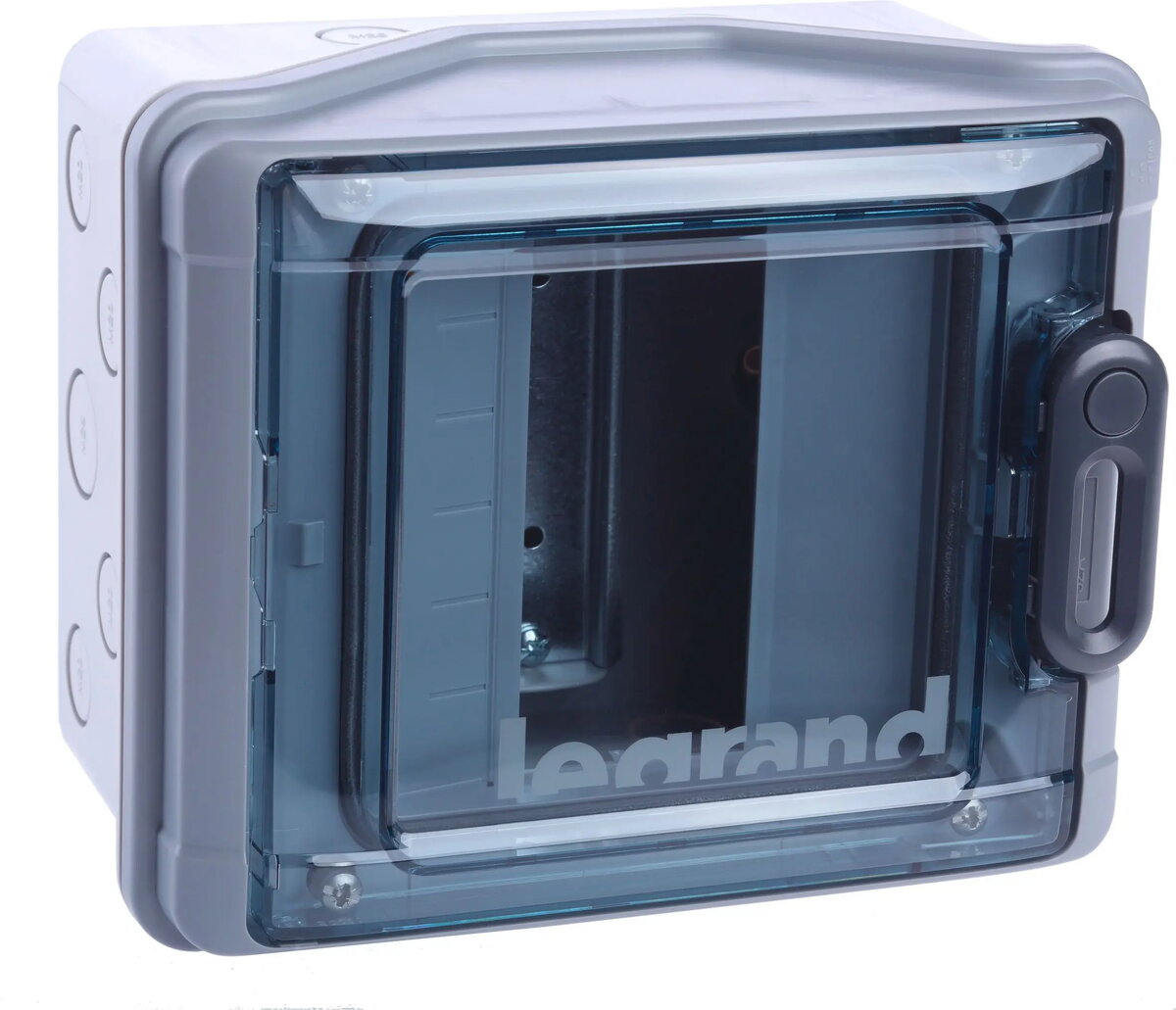

Modulārais sadales regulators Legrand RN-65 1x6 virsmas IP65 (modelis 601936)

Legrand RN-65 modulārā sadales kārba 1x6 virsmas montāžai ar IP65 aizsardzību ir kompakts korpuss, paredzēts vienai rindai līdz sešām DIN sliedes modulārajām ierīcēm, piemēram, automātiskajiem slēdžiem un RCD. Korpuss nodrošina aizsardzību pret putekļiem un ūdens šļakatām, piemērots lietošanai iekštelpās vai aizsargātās āra vietās un atvieglo mazu dzīvojamo, komerciālu vai tehnisko sadalņu uzstādīšanu un apkopi.

Priekšrocības

Korpuss nodrošina IP65 aizsardzību pret putekļiem un ūdens strūklām, vieglu virsmas montāžu bez nepieciešamības izgrebt sienu un saderību ar standarta DIN sliedes modulārām ierīcēm. Kompaktais izmērs samazina nepieciešamo vietu, savukārt priekšējais vāks nodrošina vizuālu piekļuvi indikācijām un aizsardzību pret apkārtējām ietekmēm.

Piemērots

• Mazām sadales kārbām dzīvojamajās telpās un dzīvokļu apakšpanelēm
• Maziem komerciāliem objektiem, piemēram, veikaliem un birojiem
• Aizsargātām āra vai daļēji āra uzstādēm zem nojumes vai tehniskajos telpās
• Pagaidu elektroapgādes punktiem un servisa skapjiem vieglai iekārtai

Kad var nebūt piemērots

1x6 korpuss paredzēts instalācijām ar ierobežotu moduļu skaitu. Tas var nebūt piemērots, ja nepieciešami vairāki rindi vai liels automātu un piederumu skaits, vai ja prasīta papildu siltuma vadība un masīvākas sliedes. Ja nepieciešama augstāka mehāniskā izturība vai pilnīga ārēja izvietošana bez nojumes, jāapsver cita tipa skapji.

Atslēgas specifikācijas

• Konfigurācija: viena rinda līdz 6 modulārajām ierīcēm
• Montāža: virsmas montāža (piestiprināšana pie sienas)
• Vides aizsardzība: IP65 (aizsargāts pret putekļiem un ūdens strūklām)
• Materiāls: izolējošs korpuss, piemērots elektroiekārtām
• Piekļuve: priekšējais vāks vizuālai pārbaudei un apkopei

Kā lietot

Uzstādiet sadales kārbu uz līdzenas vertikālas virsmas, izmantojot atbilstošus stiprinājumus atkarībā no pamatnes. Pievienojiet DIN sliedi korpusā un uzstādiet nepieciešamās modulārās ierīces vienā rindā, ievērojot ierīču ražotāju instrukcijas un vietējos elektrotehniskos noteikumus. Izvilkt un novietot ieejas/izejas vadus caur paredzētajiem vadu ievadiem vai blīvējumiem, ievērot pareizu vadu atdalījumu un pieskrūvēt spaiļu savienojumus atbilstoši momenta norādījumiem. Pabeidzot montāžu, aizveriet vāku, lai atjaunotu IP65 aizsardzību, un pārbaudiet ierīču darbību un aizsargzemes savienojuma nepārtrauktību.

Ko ņemt vērā pirms pirkuma

• Nepieciešamais moduļu skaits un tipu saderība (līdz 6 pozīcijām vienā rindā)
• Vai IP65 aizsardzība ir pietiekama paredzētajai vietai
• Montāžas virsmas tips un pieejamais brīvais laukums virsmas montāžai
• Saderība ar vietējiem elektroinstalācijas standartiem un prasībām par atstarpēm un aizsargzemi

Lietošanas ieteikumi

Izmantojiet RN-65 1x6, ja nepieciešams kompakts aizsargāts korpuss maza moduļu skaita izkārtojumam; nodrošiniet pareizu vadu ievadu un blīvējumu montāžu, lai saglabātu IP65 aizsardzību, un ievērojiet vietējos montāžas standartus attiecībā uz vadiem un aizsargzemi.
