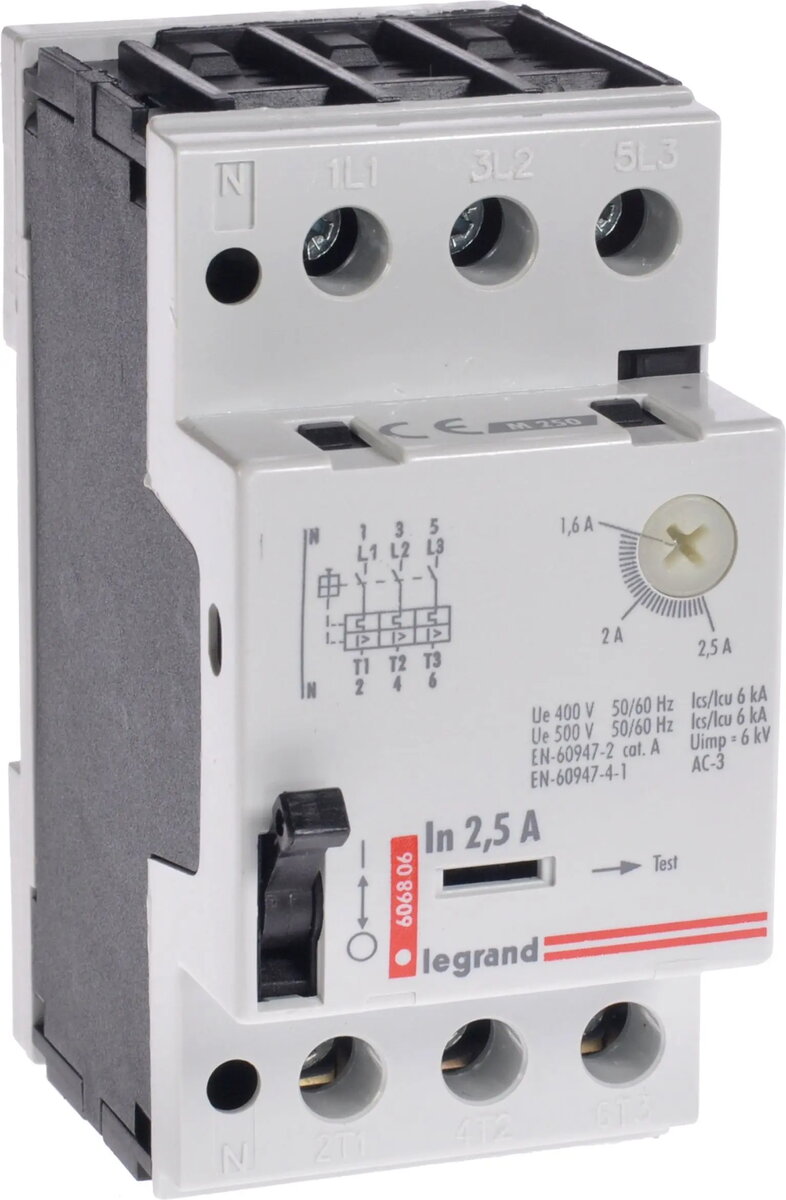

Motora izslēdzējs Legrand M 250 3P 0,8 kW 1,6–2,5 A 606806

Legrand M 250 motora ķēdes pārtraucējs ir trīspolu aizsardzības ierīce, paredzēta nelielu elektromotoru aizsardzībai līdz 0,8 kW. Ierīcei ir termomagnētiskā aizsardzība ar regulējamu termisko uzstādījumu no 1,6 līdz 2,5 A un manuāla vadība ieslēgšanai, izslēgšanai un atteices atiestatīšanai. Tā ir piemērota rūpnieciskām un komerciālām vadības shēmām, kur nepieciešama vienkārša uzstādīšana un precīza motora aizsardzība.

Priekšrocības

Vienība nodrošina koordinētu aizsardzību pret ilgstošām pārslodzēm un īssavienojumiem, kas ļauj droši novērst bojājumus motorā. Regulējamais termiskais diapazons ļauj pielāgot aizsardzību atbilstoši motora darba strāvai. Manuālā vadība atvieglo ieslēgšanu, izslēgšanu un atkārtotu ieslēgšanu bez papildu instrumentiem, un kompaktais trīspolu izpildījums atbilst standarta skapju montāžas prasībām.

Piemērots

• Trīsfāzu motoru aizsardzībai līdz 0,8 kW
• Rūpnieciskajām un komerciālajām vadības skapju shēmām
• Situācijām, kur nepieciešama pārslodzes regulēšana 1,6–2,5 A robežās
• Vietām ar manuālu palaidi un apkalpošanas personālu

Kad var nebūt piemērots

Šis pārtraucējs nav paredzēts motoru aizsardzībai ar jaudu, kas būtiski pārsniedz 0,8 kW, un tam nav paplašinātu elektronisku funkciju vai programmējamas uzraudzības. Ja sistēmai nepieciešami palīgkontakti, tālvadības signāli vai cits uzstādījuma diapazons, jāapsver citas aizsardzības ierīces.

Atslēgas specifikācijas

• Polu skaits: 3
• Motora jaudas ierobežojums: līdz 0,8 kW
• Regulējamā termiskā strāva: 1,6–2,5 A
• Aizsardzības tips: termomagnētiskā (pārslodze un īssavienojums)
• Vadība: manuāla ieslēgšana un atiestatīšana
• Montāža: kompakts korpuss, piemērots panelim/šinam

Kā lietot

Uzstādiet ierīci vadības panelī saskaņā ar shēmu un drošības prasībām. Pievienojiet barošanas un motora vadus pie atbilstošajām spailēm, nodrošinot pareizu vītņu pievilkšanu un pareizu vadu šķērsgriezumu. Regulējiet termisko uzstādījumu atbilstoši motora nominālajai strāvai 1,6–2,5 A robežās. Pēc uzstādīšanas veiciet testa palaišanu un pārbaudiet darbību. Ja notiek atteice, nosakiet un novērsiet pārslodzes vai īssavienojuma cēloni pirms atkārtotas aktivizēšanas.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka motora jauda nepārsniedz 0,8 kW
• Noskaidrojiet, vai motora nominālā strāva ietilpst 1,6–2,5 A diapazonā
• Novērtējiet pieejamo vietu paneļa montāžai un spaiļu savietojamību
• Apsveriet nepieciešamību pēc palīgkontaktiem vai tālvadības signālizācijas

Lietošanas ieteikumi

Precīzi noregulējiet termisko tripa punktu atbilstoši motora nominālajai strāvai, veiciet bezslodzes palaišanas testus un regulāri pārbaudiet spaiļu un mehānismu stāvokli, lai nodrošinātu ilgtspējīgu aizsardzību.
