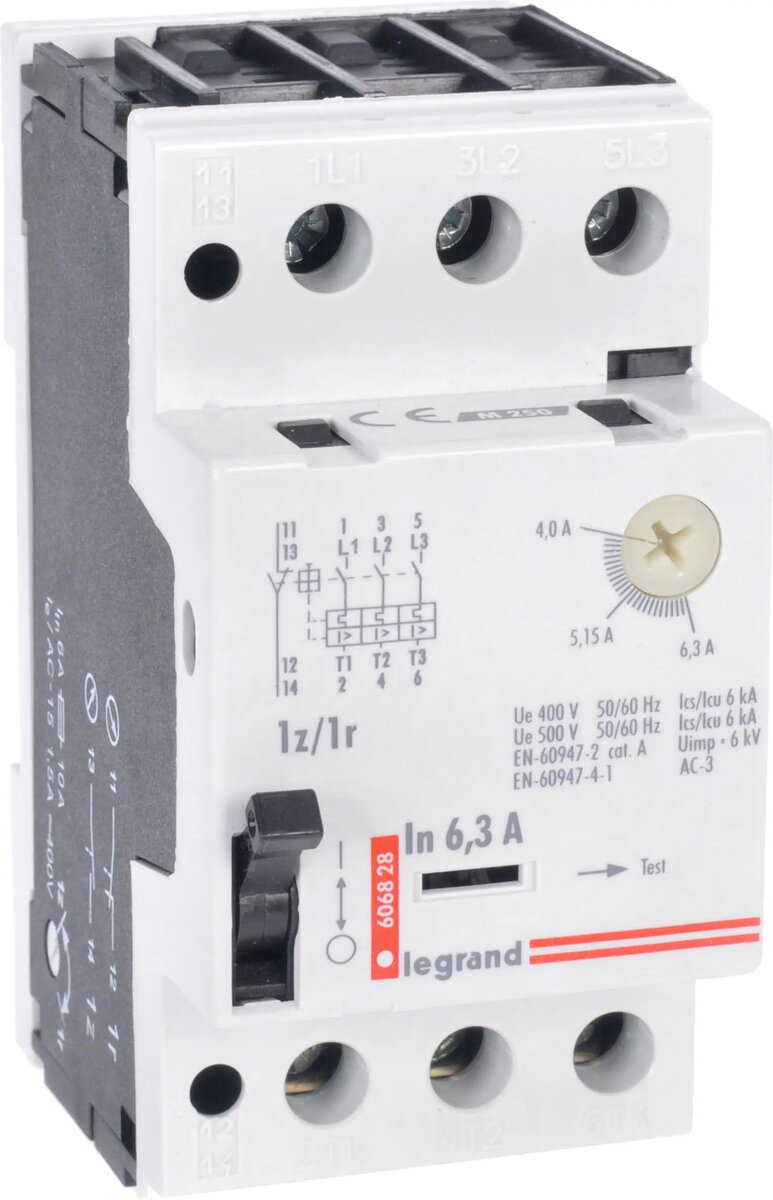

Motoratdalītājs Legrand M250 3P 2,5 kW 4–6,3 A 1Z/1R (606828)

Legrand M250 motoratslēga modelis 606828 ir trīspolains aizsardzības un vadības ierīce, paredzēta nelielu trīsfāžu motoru darbībai līdz 2,5 kW. Ierīce nodrošina termomagnētisko aizsardzību ar regulējamu strāvas diapazonu 4–6,3 A un ir aprīkota ar palīgkontaktiem vadībai un signālizācijai. Tā paredzēta motora pārslodzes aizsardzībai, starta/apturēšanas vadībai un īssavienojumu pārtraukšanai rūpnieciskos un komerciālos sadales skapjos.

Priekšrocības

Motora automāts apvieno pārslodzes un īssavienojuma aizsardzību vienā kompakta izmēra ierīcē, taupot vietu sadales skapī un vienkāršojot vadu savienojumus. Regulējamā termiskā izslēgšana ļauj precīzi pielāgot aizsardzību pie motora nominālās strāvas, savukārt iebūvētie palīgkontakti (viens normāli slēgts un viens normāli atvērts) nodrošina vienkāršu pieslēgumu vadības ķēdēm un signāliem. Izturīga konstrukcija un saderība ar standarta stiprinājumiem padara to piemērotu gan modernizācijai, gan jauniem uzstādījumiem.

Piemērots

• Trīsfāzu motoru aizsardzībai un vadībai līdz 2,5 kW
• Starta/apturēšanas vadības ķēdēm rūpnieciskajos un komerciālajos paneļos
• Pārslodzes un īssavienojuma aizsardzībai iekārtās un HVAC sistēmās
• Nomaiņai vai atjaunināšanai esošos motora vadības centros

Galvenās specifikācijas

• Poles: trīspolaina aizsardzība un slēgšana
• Motora nominālā jauda: līdz 2,5 kW
• Regulējamais strāvas diapazons: 4–6,3 A (termiska iestatīšana)
• Izslēgšanas veids: termomagnētiska (pārslodzes un īssavienojuma aizsardzība)
• Palīgkontakti: 1 normāli slēgts (NC) un 1 normāli atvērts (NO)
• Montāža: kompakts korpuss, saderīgs ar paneļa/šinas stiprinājumu
• Lietojums: motora aizsardzība, starta/apturēšanas vadība, īssavienojumu pārtraukšana

Kā lietot

Uzstādiet ierīci elektriskajā panelī saskaņā ar vietējiem elektroinstalācijas noteikumiem un ražotāja montāžas instrukciju, nodrošinot pareizu orientāciju un drošu stiprinājumu. Pieslēdziet trīsfāžu barošanu un motora vadus pie atbilstošajām spailēm, savienojiet palīgkontaktus ar vadības ķēdi starta/apturēšanas funkcijām vai signāliem. Iestatiet termisko izslēgšanu uz motora nominālo strāvu intervālā 4–6,3 A. Pēc uzstādīšanas veiciet darbības pārbaudi, kontrolēti palaidiet motoru un pārliecinieties par pareizu izslēgšanās un palīgkontaktu darbību.

Lietošanas ieteikumi

Lai nodrošinātu uzticamu aizsardzību, pirms iestatījuma maiņas pārbaudiet motora plakātes datus par nominālo strāvu un nodrošiniet saskaņošanu ar augšējā līmeņa aizsardzības ierīcēm. Regulāri pārbaudiet spaiļu pievilkumu un nav pazīmju pārkaršanai, kā arī testējiet palīgkontaktus plānotās apkalpes laikā. Lietojiet ierīci tikai tās noteiktajos termiskajos un īssavienojuma robežās un ievērojiet drošības prasības uzstādīšanas un remonta laikā.

Legrand M250 motoratslēga modelis 606828 nodrošina kompakto un regulējamo aizsardzību nelieliem trīsfāzu motoriem ar iebūvētiem palīgkontaktiem vadībai un signālai rūpnieciskās un komerciālās lietojumprogrammās.
