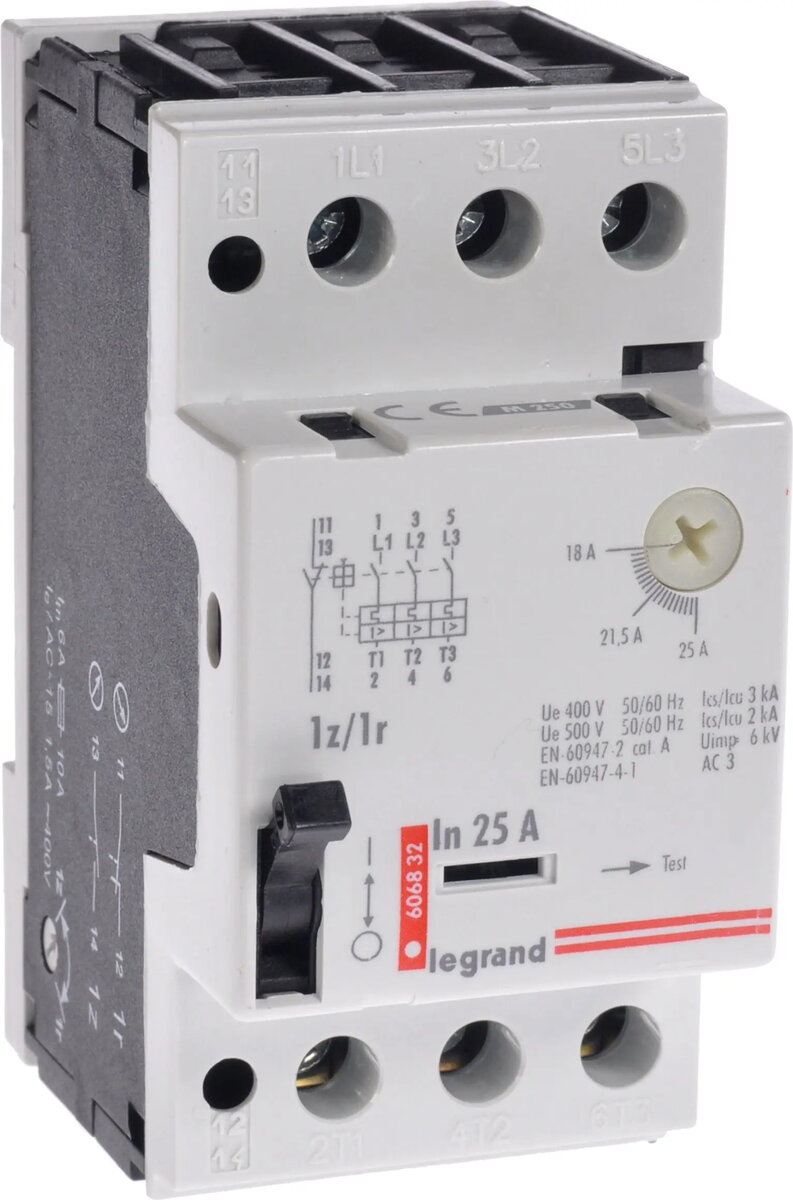

Legrand M250 motora aizsardzības slēdzis 3P 11kW 18-25A 1NO/1NC

Legrand M250 motora aizsardzības slēdzis ir izturīga 3-polu ierīce, kas paredzēta elektromotoru aizsardzībai ar jaudu līdz 11kW. Šī augstas veiktspējas ierīce ir aprīkota ar regulējamu termiskās atslēgšanas diapazonu no 18A līdz 25A, kas ļauj precīzi kalibrēt aizsardzību atbilstoši motora strāvas prasībām. Integrējot gan pārslodzes, gan īssavienojuma aizsardzību, tas nodrošina elektrisko iekārtu ilgmūžību un uzticamību prasīgos apstākļos.

Priekšrocības

Šis motora aizsardzības slēdzis piedāvā izcilu uzticamību, pateicoties precīzam termiskās atslēgšanas mehānismam, kas novērš bojājumus, ko izraisa pārkaršana vai elektriskie traucējumi. Iebūvētie 1NO un 1NC palīgkontaakti vienkāršo integrāciju sarežģītās vadības shēmās, nodrošinot reāllaika atgriezenisko saiti par motora statusu. Tā kompaktais dizains un izturīgā konstrukcija padara to par ideālu izvēli darbības nepārtrauktības uzturēšanai rūpnieciskos apstākļos, samazinot dīkstāves risku elektrisko kļūmju dēļ.

Piemērots

• Rūpnieciskām motora vadības sistēmām
• Trīsfāžu elektromotoru aizsardzībai līdz 11kW
• Automatizācijas un vadības paneļiem
• Ražošanas iekārtām un konveijeru sistēmām

Kad ierīce var nebūt piemērota

Šī ierīce ir īpaši izstrādāta motora aizsardzībai 18-25A diapazonā un nav piemērota lietojumiem, kam nepieciešami augstāki strāvas rādītāji vai vienfāzes motoru aizsardzībai. To nevajadzētu izmantot vidēs, kas pārsniedz noteiktos vides aizsardzības rādītājus, vai ķēdēs, kur motora jauda ievērojami pārsniedz 11kW.

Galvenās specifikācijas

• Polu skaits: 3
• Termiskās atslēgšanas regulēšanas diapazons: 18-25A
• Maksimālā motora jauda: 11kW
• Palīgkontaakti: 1NO (normāli atvērts) un 1NC (normāli aizvērts)
• Funkcija: Pārslodzes un īssavienojuma aizsardzība

Kā lietot

Uzstādīšana jāveic kvalificētam elektriķim saskaņā ar vietējiem elektrotehniskajiem noteikumiem. Ierīce parasti tiek uzstādīta uz standarta DIN sliedes vadības skapī. Pēc uzstādīšanas pievienojiet barošanas avotu ieejas spailēm un motora vadus izejas spailēm. Izmantojiet regulēšanas ripu ierīces priekšpusē, lai iestatītu termiskās atslēgšanas strāvu atbilstoši aizsargājamā motora nominālajai strāvai. Pārliecinieties, ka visi savienojumi ir pievilkti ar norādīto griezes momentu, lai novērstu pārkaršanu spailēs.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora nominālā strāva ir 18-25A diapazonā.
• Pārliecinieties, ka motora jauda nepārsniedz 11kW.
• Pārbaudiet, vai elektriskajā skapī ir pietiekami daudz vietas DIN sliedes montāžai.
• Apstipriniet, ka palīgkontaaktu konfigurācija atbilst jūsu vadības sistēmas prasībām.

Lietošanas ieteikumi: Regulāri pārbaudiet spaiļu savienojumu stingrību un pārbaudiet, vai ierīcei nav fizisku bojājumu vai krāsas izmaiņu. Periodiski pārbaudiet atslēgšanas funkciju, lai nodrošinātu, ka aizsardzības mehānisms paliek pilnībā funkcionāls.
