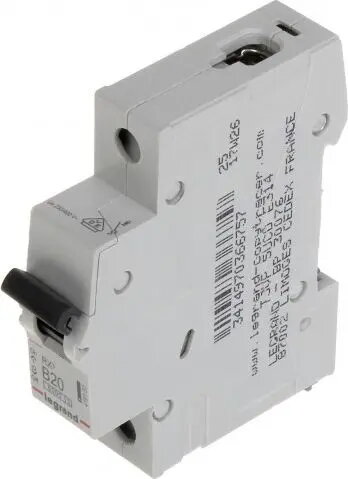

Automāts Legrand LE-419137 vienfāzes 20A B tips

Legrand LE-419137 vienfāzes automāts ar nominālo strāvu 20 A un trippinga raksturlielumu Type B nodrošina pārtraukumu pret pārslogojumiem un īssavienojumiem dzīvojamās ēkās un nelielos komerciālos objektos. Ierīce paredzēta montāžai uz standarta 35 mm DIN sliedes un iederas tipiskajos sadales skapjos, nodrošinot kompakta izmēra aizsardzību atzaros un atsevišķiem patērētājiem. Vienpolu automāts pārtrauc kļūmes strāvas, aizsargājot vadus un ierīces no bojājumiem.

Priekšrocības

Kompaktais korpuss ļauj optimizēt vietu sadales skapī un vienkāršo montāžu. Type B raksturlielums nodrošina magnētisku aktivizēšanos pie salīdzinoši zemiem īssavienojumu strāvas koeficientiem, kas ir piemērots apgaismojuma un kontaktligzdu ķēdēm. Termo-magnētiskā konstrukcija apvieno jutību pret pārslogojumu un ātru reakciju uz īssavienojumiem. Klemmas un mehāniskā konstrukcija nodrošina drošu vadu savienojumu atbilstoši ekspluatācijas nosacījumiem.

Piemērots

• Apgaismojuma līniju aizsardzībai dzīvojamās ēkās un dzīvokļos
• Kontaktligzdu līniju un mazu sadzīves ierīču aizsardzībai
• Aizsardzībai atzaros nelielos komerciālos telpās
• Uzstādīšanai vai nomaiņai standarta DIN sliedes sadales skapjos

Galvenās specifikācijas

• Poli: vienpolu
• Nominālā strāva: 20 A
• Saderingas raksturlielums: Type B (magnētiska aktivizācija pie zemāka In koeficienta)
• Montāža: saderīgs ar 35 mm DIN sliedi
• Aizsardzības tips: termo-magnētiska aizsardzība pret pārslogojumiem un īssavienojumiem
• Tipiskās lietojuma jomas: atzari, apgaismojums, kontaktligzdu līnijas

Kā lietot

Uzstādiet automātu uz 35 mm DIN sliedes un nostipriniet to sadales skapī, pievienojot ieejas un izejas vadus pie atbilstošajām klemēm, ievērojot pareizu polaritāti un vītņu pievilkšanas momentu, kas ieteikts elektroinstalācijas standartos. Pirms montāžas paneļa jāatvieno no strāvas. Izmantojiet automātu kā pārsprieguma aizsardzības ierīci vienfāzes atzaram; pirms remonta darbiem pārvietojiet to uz izslēgtu stāvokli. Pēc uzstādīšanas un servisa darba pārbaudiet ierīces darbību ar piemērotiem testiem.

Ieteikumi lietošanai

Savienojiet nominālo strāvu un Type B raksturlielumu ar plānotajām slodzēm un pievienotajām ierīcēm. Ja ķēdē iespējami lieli iedarbošanās strāvas impulsi (motori, kompresori), apsveriet automātu ar citu trippinga raksturlielumu. Ievērojiet vietējos elektrodrošības noteikumus attiecībā uz vada šķērsgriezumu, pievilkšanas momentiem un aizsardzības koordināciju; nepieciešamības gadījumā konsultējieties ar sertificētu elektriķi.
