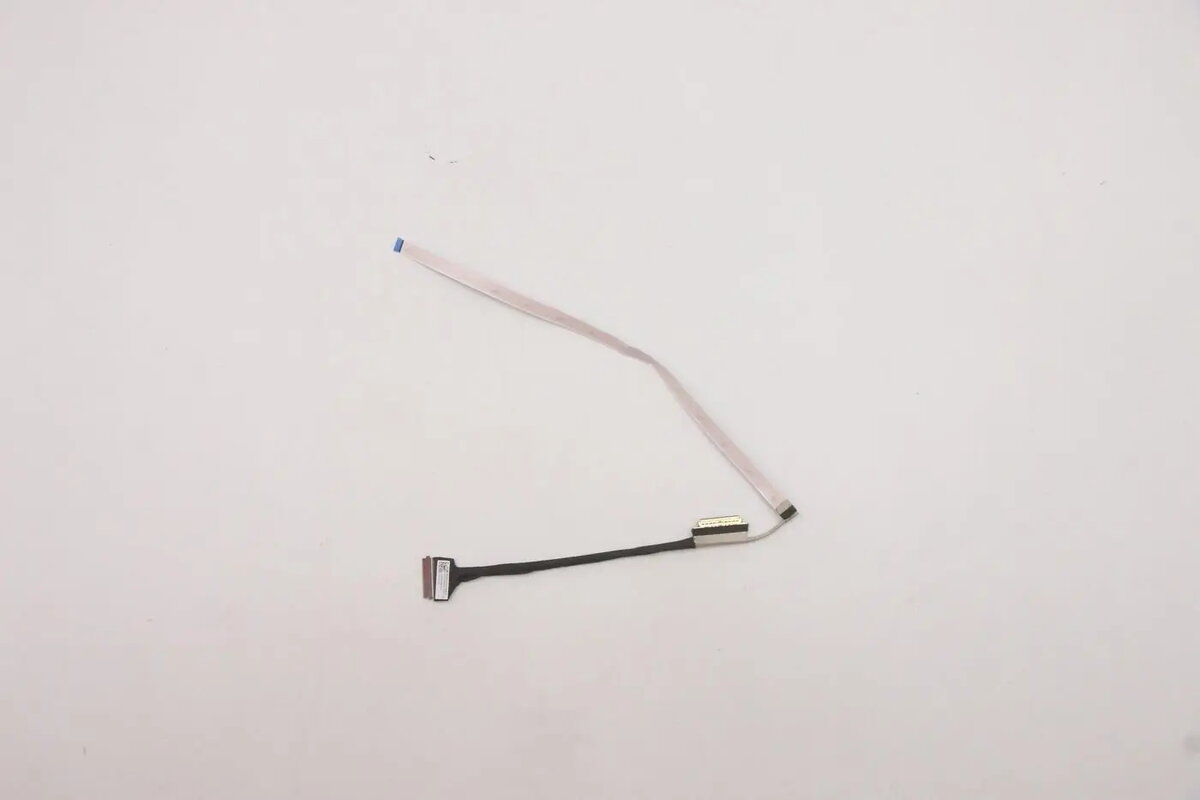

EDP kabelis L 82KA Lenovo — iekšējais eDP displeja savienotājs klēpjdatoriem

Lenovo EDP kabelis L 82KA ir iekšējais eDP displeja savienojuma kabelis, kas paredzēts digitālā video signāla pārvadei starp klēpjdatora mātesplatē un iebūvēto LCD paneli. Kabelis atbilst eDP standartam, ko izmanto daudzos mūsdienu klēpjdatoros, un nodrošina kompakto un elastīgo izvietojumu iekšpusē. To izmanto kā rezerves daļu vai nomaiņu saderīgos Lenovo portatīvajos datoros, ja sākotnējais iekšējais displeja kabelis ir bojāts vai nestrādā pareizi.

Priekšrocības

Šis eDP kabelis nodrošina vienkāršu nomaiņu, saglabājot ekrāna vietējo izšķirtspēju un sinhronizāciju, ja tas ir saderīgs ar paneli un sistēmu. Tā konstrukcija ir vērsta uz signāla integritāti, samazinot vizuālus traucējumus, piemēram, mirgošanu vai pārrāvumus attēlā. Zema profila un elastīgais dizains atvieglo kabelis izvietošanu ap eņģēm un korpusu, padarot nomaiņu vienkāršāku remonta laikā.

Piemērots

• Klēpjdatoru remontam, ja iekšējie displeja kabeļi ir bojāti vai nolietojušies
• Nomaiņai, ja ekrānā parādās periodiska attēla pazušana vai mirgošana
• Atjaunošanai pēc mehāniskiem bojājumiem kontaktos vai savienotājos
• Izmantošanai remonta darbnīcās, kas apkalpo saderīgus Lenovo portatīvos datorus

Kad var nebūt piemērots

Šis kabelis paredzēts ierīcēm ar eDP interfeisu un atbilstošu savienotāja izkārtojumu; tas nav savietojams ar sistēmām, kas izmanto citus displeja interfeisus (piem., LVDS) vai citu fizisko savienotāju. Izmantojot neatbilstošu kabeli ar citādu izvadi vai formu, var rasties attēla traucējumi vai pilnīgs attēla neesamība.

Atslēgas specifikācijas

• Interfeisa tips: embedded DisplayPort (eDP)
• Funkcija: iekšējā displeja signāla pārvade starp mātesplati un LCD paneli
• Formfaktors: zema profila elastīgs iekšējais kabelis, piemērots izvietošanai ap eņģēm
• Signāla atbalsts: digitālais video un vadības signāli atbilstoši eDP standartiem

Kā lietot

Pirms nomaiņas izslēdziet ierīci un atvienojiet akumulatoru un strāvas avotu. Atveriet korpusu, piekļūstiet eņģu zonai un esošajam kabelim saskaņā ar servisvadlīniju, rūpīgi organizējot skrūves un mazas detaļas. Atvienojiet veco kabeli, atbrīvojot stiprinājumus uz savienotājiem, un uzmanīgi izņemiet to no vadu kanāliem. Novietojiet Lenovo EDP kabeli L 82KA tāpat kā oriģinālu trasei, pievienojiet panelei un mātesplatei, nodrošinot stingru savienojumu, atjaunojiet stiprinājumus un salieciet ierīci atpakaļ. Ieslēdziet ierīci un pārbaudiet ekrāna darbību pirms pilnīgas pārbūves.

Ko ņemt vērā pirms pirkuma

• Pārliecinieties, ka jūsu klēpjdators izmanto eDP interfeisu un ka savienotāja forma un izvietojums atbilst nomaiņas kabelim.
• Pārbaudiet kabeļa garumu un saderību ar jūsu korpusa maršrutu un eņģu izvietojumu.
• Izlasiet servisvadlīnijas vai izjaukšanas instrukcijas, lai novērtētu nomaiņas sarežģītību un nepieciešamos instrumentus.
• Apsveriet profesionālu uzstādīšanu, ja nav pieredzes ar iekšējo konektoru un izjaukšanu.

Ieteikumi lietošanai

Rīkojieties ar kabeli uzmanīgi: izvairieties no straujām saliekšanām pie savienotājiem un nodrošiniet, ka bloķēšanas taps ir pilnībā aizslēgtas, lai novērstu periodiskas kontaktu zudumus. Pārbaudiet ekrānu pēc uzstādīšanas pirms galīgās korpusa montāžas.
