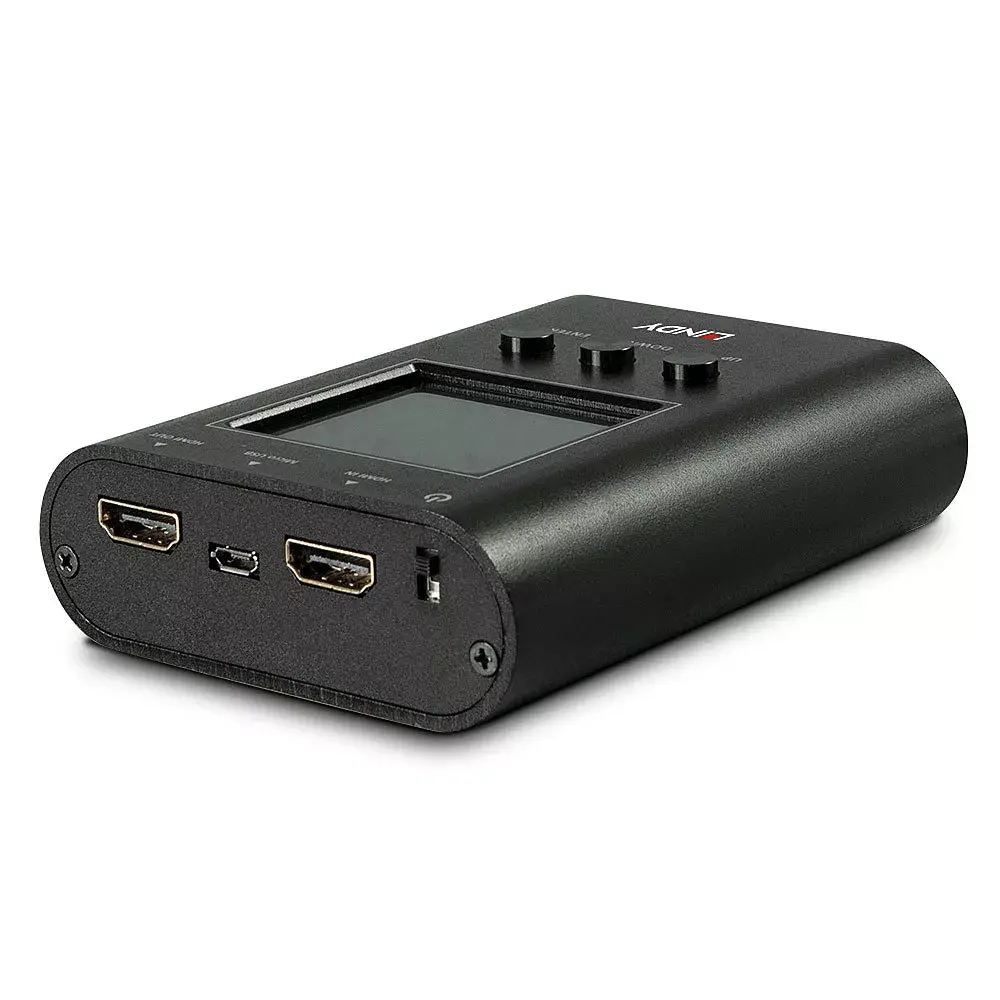

Lindy HDMI 4K60 signālu analizators un ģenerators ar HDCP 1.4 un 2.2 atbalstu 18 Gbit/s joslas platumam un kabeļu testēšanai

Lindy HDMI 4K60 signāla analizators un ģenerators ir profesionāls, pārnēsājams testēšanas rīks, kas paredzēts 18 Gbit/s HDMI 2.0 signālu analīzei un ģenerēšanai līdz pat 4K izšķirtspējai ar 60 Hz kadru nomaiņas ātrumu. Tas nodrošināms ar HDR atbalstu, HDCP 1.4 un 2.2 saderību, kā arī skaidru LCD displeju. Ierīce ir ideāli piemērota tehniķiem un instalatoriem, lai pārbaudītu signāla ceļus, novērtētu displeja saderību, verificētu avota izvades un kontrolētu HDMI kabeļu veiktspēju un integritāti profesionālās AV vidēs.

Priekšrocības

Šī profesionālā testēšanas ierīce piedāvā visaptverošas diagnostikas iespējas mūsdienu audio un video sistēmām. Tā ļauj speciālistiem pārbaudīt katru signāla ceļa posmu no avota līdz ekrānam, nodrošinot nevainojamu HDMI komponentu savietojamību. Iebūvētais signālu ģenerators izveido standarta video paraugus ar pielāgojamu krāsu dziļumu un HDR atbalstu, lai testētu displeju maksimālās iespējas. Uztvērēja režīmā ierīce sniedz svarīgu informāciju par izšķirtspēju, atsvaidzes intensitāti un HDCP versiju. Turklāt kabeļu testēšanas funkcija novērtē 18 Gbit/s HDMI kabeļu kvalitāti un stāvokli, atvieglojot pilnībā saderīgu vadu identificēšanu.

Piemērots

• HDMI signāla ceļu pārbaudei profesionālās AV instalācijās
• Displeju saderības un maksimāli atbalstīto izšķirtspēju novērtēšanai
• Avota ierīču izvades verifikācijai un saderības problēmu identificēšanai
• 18 Gbit/s HDMI kabeļu veiktspējas un kvalitātes pārbaudei
• Kļūdu meklēšanai sarežģītās vairāku ierīču sistēmās, tostarp matricās un pagarinātājos

Kad tas var nebūt piemērots

Šī ierīce ir paredzēta tikai digitāliem HDMI signāliem un nav savietojama ar analogajiem video standarta savienojumiem, piemēram, VGA vai kompozīto video. Tā nav piemērota arī kā vispārējas nozīmes tīkla kabeļu testeris Ethernet vai optiskajiem savienojumiem.

Galvenās specifikācijas

• Atbalsta 18 Gbit/s joslas platumu un HDMI 2.0 signālus
• Maksimālā izšķirtspēja līdz 4K ar 60 Hz
• Saderīgs ar HDCP 1.4 un 2.2 aizsardzības versijām
• Ietver HDR atbalstu un regulējamu krāsu dziļumu

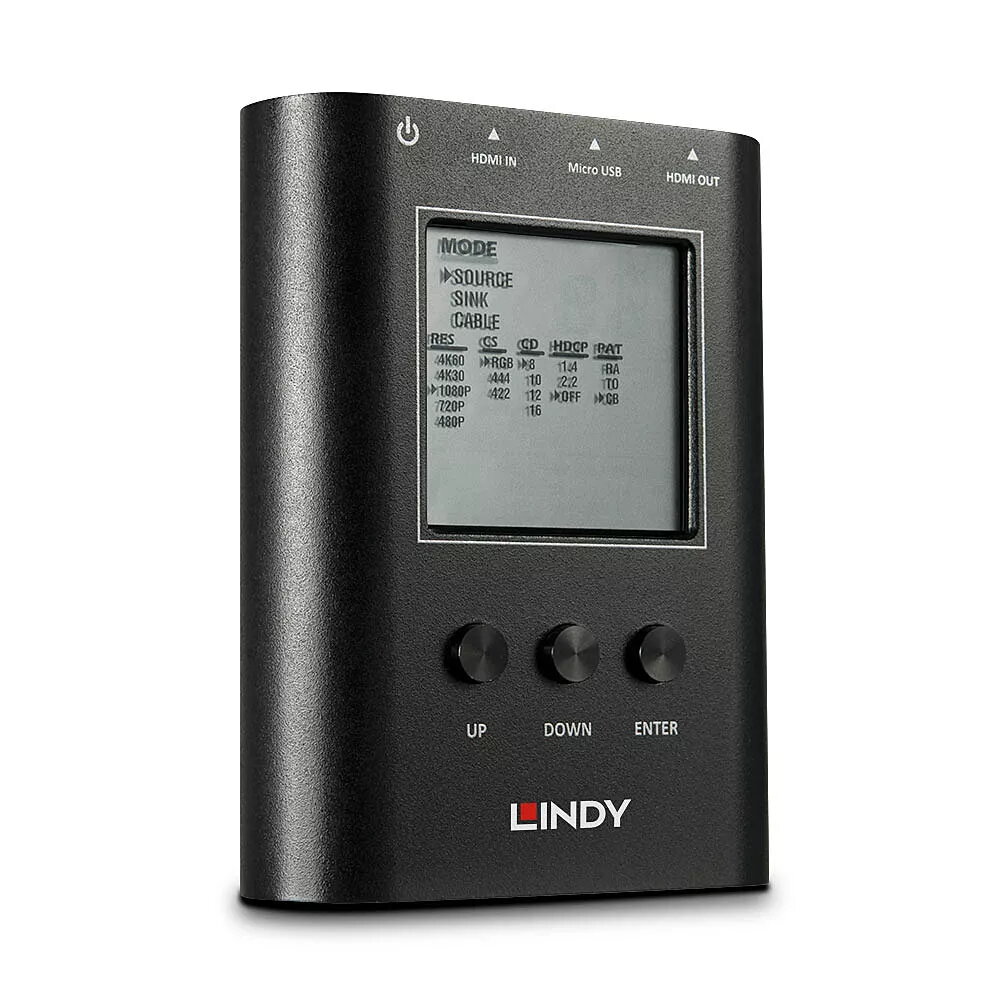

• Aprīkots ar integrētu LCD displeju
• Darba temperatūras diapazons no 0 līdz 40 grādiem pēc Celsija
• Kompakts metāla korpuss ar izmēriem 130 x 89 x 14 mm
• Svars ir 220 grami

Kā lietot

Pievienojiet ierīci tieši HDMI signāla ceļā atbilstoši veicamajam uzdevumam. Lai pārbaudītu displeju, izmantojiet signāla ģeneratora režīmu, lai padotu testa attēlus un novērtētu ekrāna saderību. Lai analizētu avota ierīci, ieslēdziet uztvērēja režīmu un nolasiet ienākošā signāla parametrus. Lai pārbaudītu kabeli, pievienojiet abus tā galus attiecīgajiem analizatora portiem, lai novērtētu datu integritāti un joslas platumu. Rezultātus nolasiet tieši no iebūvētā LCD ekrāna.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu veicamajiem uzdevumiem ir nepieciešams HDMI 2.0 un 18 Gbit/s signālu tests
• Pārbaudiet, vai jūsu darbības jomai ir nepieciešams pārnēsājams diagnostikas rīks
• Pārliecinieties, ka darba vides temperatūra un mitrums atbilst ierīces tehniskajiem parametriem

Pirms HDMI kabeļu pievienošanas vai atvienošanas testēšanas laikā vienmēr atvienojiet ārējos barošanas avotus un uzglabājiet ierīci ieteicamajā temperatūras diapazonā, kad tā netiek lietota.
