Kabeļu ieliktne LogiLink NK4073 keystone moduļiem, tērauds, pelēka

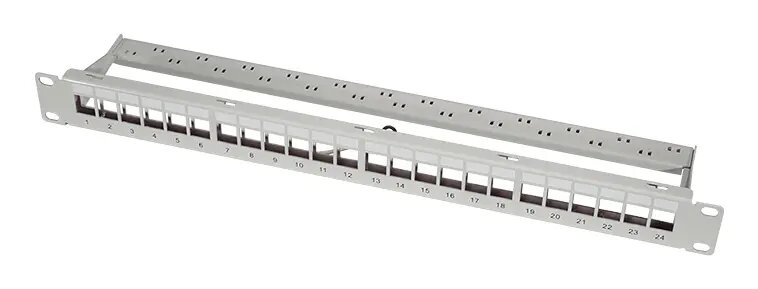

LogiLink NK4073 ir tērauda kabelu ieplakšas aksesuārs, paredzēts 19" keystone paneļu izmantošanai. Gaiši pelēkā krāsā (RAL 7035) tas nodrošina šauru un ekonomisku 1U risinājumu līdz 24 keystone moduļiem. Ierīce sastāv no divdaļīga 19" korpusa ar iekšējo plāksni pilnīgai ekranēšanai un tiek piegādāta ar atbalsta stieni, zemējuma kabeli, marķēšanas lauku un portu numerāciju, lai sakārtotu un nostiprinātu tīkla kabeļus skapjos vai statīvos.

Priekšrocības

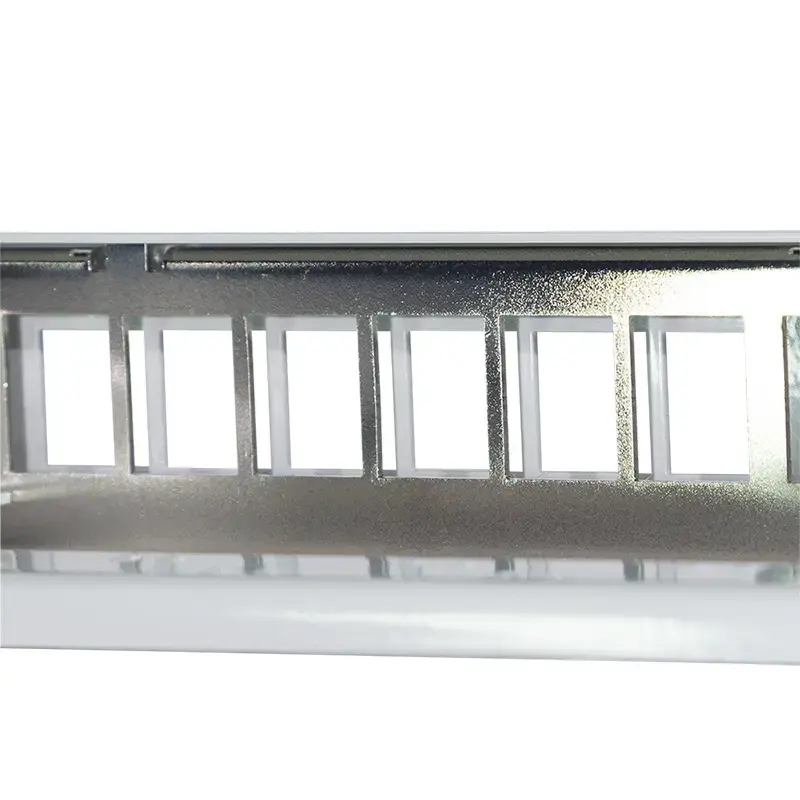

NK4073 varena tērauda konstrukcija atbalsta gan ekranētas, gan neekranētas keystone modulis. Moduļi iekļaujas rāmi ar vienkāršu aizslēgšanos bez papildu stiprinājumiem, kas paātrina uzstādīšanu. Iekšējā plāksne nodrošina pilnīgu ekranēšanu, un iekļautā atbalsta stieņa un zemējuma kabeļa izmantošana palīdz saglabāt kabeļu integritāti un pareizu zemējumu. Iebūvētais marķēšanas lauks un portu numerācija atvieglo pieslēgumu identifikāciju.

Piemērots

• 19" statīvu vai skapju instalācijām, kur nepieciešama šaura 1U patch paneļa vieta
• Tīkliem ar keystone savienotājiem, ekranētiem vai neekranētiem (līdz 17.4 mm platumam)
• Profesionālai un biroja kabelēšanai, kur priekšroka dota izturīgiem metāla paneļiem

Kad var nebūt piemērots

Šis ir tukšs (unloaded) patch paneļa rāmis — keystone kontaktligzdas nav iekļautas un jāiegādājas atsevišķi. Ierīce paredzēta moduļiem ar platumu līdz 17.4 mm; platāki moduļi neiederēsies.

Galvenās specifikācijas

• Formfaktors: 19" divdaļīgs patch paneļa rāmis, 1U
• Jauda: līdz 24 keystone moduļiem
• Atbalstītais moduļa platums: līdz 17.4 mm
• Materiāls: SPCC tērauds
• Pārklājums: gaiši pelēks (RAL 7035)
• Ietver: iekšējo ekranējošo plāksni, atbalsta stieni, zemējuma kabeli, marķēšanas lauku, portu numerāciju, M6 montāžas komplektu
• Svars: 0.55 kg

Kā lietot

Piestipriniet NK4073 standarta 19" statīvā vai skapī, izmantojot piegādāto M6 montāžas komplektu. Ievietojiet saderīgus keystone moduļus rāmī līdz aizslēgšanai. Pievienojiet kabeļus uzstādītajām kontaktligzdām un izmantojiet atbalsta stieni un zemējuma kabeli, lai nostiprinātu un uz zemētu ekranētos savienojumus. Izmantojiet marķēšanas lauku un portu numerāciju, lai dokumentētu pieslēgumus.

Pirms pirkuma apsvērumi

• Keystone kontaktligzdas komplektā nav — iegādājieties moduļus atsevišķi un pārbaudiet saderību
• Pārliecinieties, ka moduļa platums nepārsniedz 17.4 mm
• Pārliecinieties, ka statīvā/skapī ir pieejama 1U vieta

Ieteikumi lietošanai

Lai nodrošinātu drošu darbību, izmantojiet keystone moduļus ar atbilstošu platumu un ievērojiet pareizas zemējuma procedūras, uzstādot ekranētas kontaktligzdas. Marķējiet portus uzstādīšanas laikā, lai atvieglotu turpmāku apkopi.
