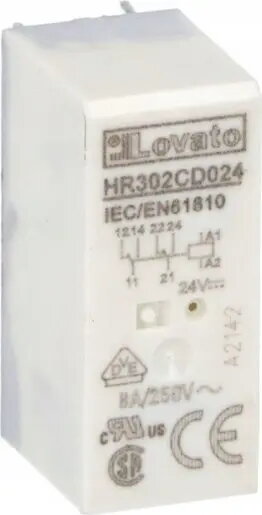

Šī lapa ir veltīta miniatūrajam relejam LOVATO Electric Miniature Relay HR302CD024, kurš tiek salīdzināts ar trim līdzīgiem ražotāja izstrādājumiem: releju LOVATO Electric Miniature Relay HR301CD024, fiksācijas skavu LOVATO Electric Ejector Clip HR5X88 un interfeisa releju LOVATO Electric HR101CE060. Visi produkti ir paredzēti rūpīgai vadībai rūpnieciskās automatizācijas un vadības paneļu sistēmās, taču tie atšķiras pēc kontakta tipa, strāvas slodzes un vadības sprieguma.
⚙️ Zemāk ir apkopoti tādi parametri kā izstrādājuma tips, spoles vadības spriegums, kontaktu konfigurācija, maksimālā strāva un savietojamība ar ligzdām.
| Parametrs | LOVATO HR302CD024 | LOVATO HR301CD024 | LOVATO HR5X88 | LOVATO HR101CE060 | Praktiskā nozīme |
|---|
| Produkta veids | Miniatūrs relejs | Miniatūrs relejs | Izsviedēja skava | Elektromagnētiskais interfeisa relejs | Galvenais produkts un viena no alternatīvām ir releji, bet trešais izstrādājums ir montāžas piederums drošai fiksācijai. |
| Vadības spriegums | 24VDC | 24VDC | Nav piemērojams | 60VDC | Gan pamata modelim, gan HR301CD024 ir vienāds 24VDC spriegums, savukārt HR101CE060 izmanto 60VDC. |
| Kontaktu konfigurācija | 2 pārslēdzami kontakti (2C/O) | 1 pārslēdzams kontakts (1C/O) | Nav piemērojams | 1 pārslēdzams kontakts (1C/O) | Galvenais relejs piedāvā divus kontaktus paralēlai vai neatkarīgai ķēžu vadībai, bet alternatīvām ir pa vienam kontaktam. |
| Pārslēdzamā strāva | 10A | 16A | Nav piemērojams | 6A | HR301CD024 spēj slēgt lielāku strāvu līdz 16A, pamata modelis nodrošina 10A, bet interfeisa relejs paredzēts 6A slodzēm. |
| Savietojamība | Saderīgs ar HR5XS2 ligzdām | Saderīgs ar montāžas ligzdām | Paredzēts HR50 sērijai un HR5XS2 ligzdām | Paredzēts vadības un izolācijas shēmām | Pamata relejs un skava HR5X88 ir tieši pielāgoti darbam kopā ar HR5XS2 sērijas ligzdām. |
◎ Tabulā zemāk ir novērtēts katra produkta piemērotība konkrētiem lietošanas scenārijiem, slodzes veidiem un sistēmas prasībām.
| Lietošanas scenārijs | Ieteicamais produkts | Kāpēc |
|---|
| Divu neatkarīgu ķēžu vadība ar 24VDC spriegumu | LOVATO Electric Miniature Relay HR302CD024 | Divi pārslēdzamie kontakti (2C/O) nodrošina iespēju vienlaikus pārslēgt divas līnijas ar vienu vadības signālu. |
| Lielākas strāvas slēgšana līdz 16A pie 24VDC | LOVATO Electric Miniature Relay HR301CD024 | Piemērots jaudīgākām iekārtām, kur nepieciešams 16A strāvas stiprums pie standarta 24V līdzstrāvas sprieguma. |
| Droša releju fiksācija un viegla apkope vadības panelī | LOVATO Electric Ejector Clip HR5X88 | Piederums nodrošina stingru turēšanu un vienkāršu releja izņemšanu no HR5XS2 ligzdas. |
| Signālu izolācija un vadība 60VDC sistēmās | LOVATO Electric HR101CE060 | Speciāli izstrādāts lietošanai shēmās, kur vadības spriegums ir 60V līdzstrāva. |
LOVATO Electric Miniature Relay HR302CD024 atšķiras no alternatīvām ar divu kontaktu konfigurāciju (2C/O) pie 24VDC sprieguma un 10A strāvas, padarot to par optimālu izvēli lietotājiem, kam nepieciešams vadīt vairākas shēmas vienlaikus. Tas ir piemērotāks par vienas kontakta grupas vai cita sprieguma modeļiem, ja montāžā tiek izmantotas HR5XS2 ligzdas.
