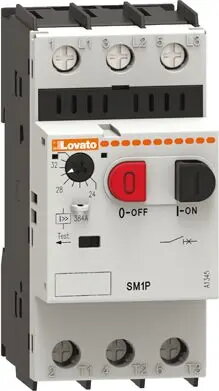

Lovato Electric SM1P2300 motora aizsardzības slēdzis 17-23A 15kA 400V

Lovato Electric SM1P2300 ir augstas veiktspējas motora aizsardzības slēdzis, kas izstrādāts drošai elektromotoru vadībai un aizsardzībai rūpnieciskās un komerciālās elektrosistēmās. Ierīce ir aprīkota ar termomagnētisko atslēdzēju ar regulējamu strāvas diapazonu no 17 līdz 23 A un 15 kA atslēgšanas spēju pie 400 V sprieguma. Pateicoties manuālajai pogu vadībai, šī ierīce nodrošina efektīvu aizsardzību pret pārslodzēm un īssavienojumiem.

Priekšrocības

Šis motora aizsardzības slēdzis izceļas ar izcilu izturību un stabilu darbību prasīgos apstākļos. Tā konstrukcija nodrošina ērtu manuālo vadību, ļaujot ātri reaģēt uz iekārtas darbības izmaiņām. Kompaktais izmērs ļauj efektīvi izmantot vietu sadales skapjos, savukārt augstā atslēgšanas spēja samazina iekārtu bojājumu risku elektrisko kļūmju gadījumā, tādējādi pagarinot motoru kalpošanas laiku un samazinot dīkstāves laiku.

Piemērots

• Rūpnieciskajiem motoru vadības centriem
• HVAC sistēmām
• Sūkņu un kompresoru motoru aizsardzībai
• Konveijeru sistēmām
• Ražošanas iekārtām un automatizācijas sistēmām

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta lietošanai ķēdēs, kurās motora nominālā strāva pārsniedz 17-23 A diapazonu. Tāpat tā nav piemērota elektrotīkliem ar spriegumu, kas pārsniedz ierīces nominālos parametrus, vai vidēm, kurās nepieciešama īpaša korpusa aizsardzības pakāpe, ko šī ierīce nenodrošina.

Galvenās tehniskās specifikācijas

• Regulējams termiskās atslēgšanas diapazons: 17-23 A
• Nominālais darba spriegums: 400 V
• Atslēgšanas spēja: 15 kA
• Vadības veids: Manuāla pogu vadība
• Aizsardzības veids: Termomagnētiskā

Kā lietot

Ierīces uzstādīšana jāveic kvalificētam speciālistam atbilstošā sadales skapī. Ierīce tiek montēta uz standarta DIN sliedes, pēc kā pie spailēm tiek pievienoti motora barošanas kabeļi, ievērojot ražotāja noteiktos pievilkšanas momentus. Pēc uzstādīšanas termiskais atslēdzējs jāiestata atbilstoši motora nominālajai strāvai, izmantojot priekšējā panelī esošo regulatoru. Pogas tiek izmantotas manuālai ieslēgšanai, izslēgšanai un atiestatīšanai pēc aizsardzības nostrādes.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka motora nominālā strāva atrodas 17-23 A diapazonā.
• Pārbaudiet, vai ekspluatācijas apstākļi atbilst temperatūras un mitruma normām.
• Pārliecinieties par ierīces izmēru saderību ar jūsu sadales skapi.
• Pārbaudiet, vai 15 kA atslēgšanas spēja ir pietiekama paredzamajām īssavienojuma strāvām jūsu tīklā.

Lietošanas ieteikumi

Regulāri pārbaudiet spaiļu savienojumu stingrību un notīriet ierīci no putekļiem, lai saglabātu optimālu termiskās aizsardzības darbību. Periodiski veiciet atslēgšanas mehānisma darbības pārbaudi.
