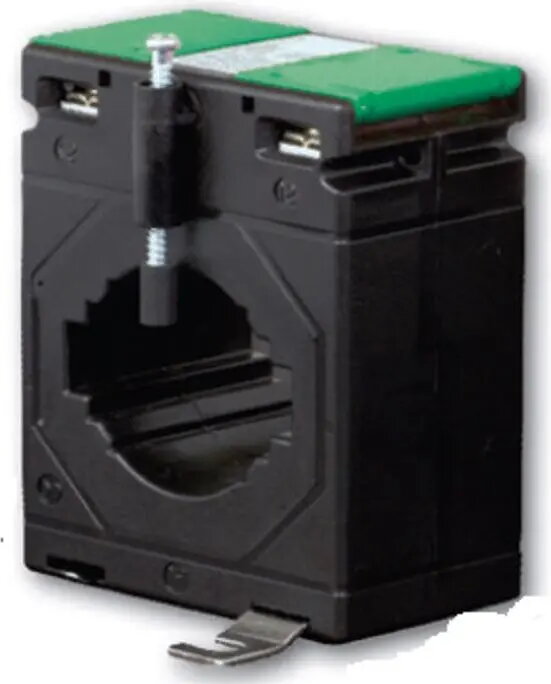

Lumel LCTB 7440 strāvas transformators, 300A/5A, kopnes atvere 74/40

Lumel LCTB 7440 strāvas transformators ir augstas precizitātes komponents, kas izstrādāts precīzai elektriskās strāvas mērīšanai rūpnieciskajās elektrosistēmās. Ar 300A/5A transformācijas koeficientu un 74/40 mm kopnes atveri, šī ierīce nodrošina uzticamu augstas primārās strāvas pārveidošanu signālos, kas piemēroti uzraudzības, uzskaites un aizsardzības iekārtām.

Priekšrocības

Šis strāvas transformators piedāvā izcilu uzticamību un mērījumu precizitāti, nodrošinot, ka elektroenerģijas sadales tīkli darbojas drošos un efektīvos parametros. Tā izturīgā konstrukcija ir paredzēta darbam skarbos rūpnieciskos apstākļos, nodrošinot ilgtermiņa stabilitāti kritiskajai elektriskajai infrastruktūrai. Dizains ļauj ērti integrēt ierīci esošajās kopņu sistēmās, samazinot uzstādīšanas laiku un sarežģītību, vienlaikus saglabājot augstus signāla pārveidošanas veiktspējas standartus.

Piemērots

• Rūpnieciskajiem elektroenerģijas sadales tīkliem
• Elektroenerģijas uzraudzības un uzskaites sistēmām
• Aizsardzības releju lietojumiem
• Strāvas mērīšanai sadales skapjos

Kad ierīce var nebūt piemērota

Šī ierīce nav paredzēta izmantošanai sadzīves zemsprieguma ķēdēs, kur strāvas līmeņi ir ievērojami zemāki par 300A nominālu, jo mērījumu precizitāte var tikt apdraudēta. Tā arī nav piemērota lietojumiem, kuros nepieciešama bezkontakta mērīšana uz izolētiem kabeļiem bez kopnes saskarnes.

Galvenās specifikācijas

• Transformācijas koeficients: 300A/5A
• Kopnes atveres izmēri: 74 mm x 40 mm
• Pielietojums: Rūpnieciskā strāvas mērīšana
• Saderība: Standarta kopņu sistēmas

Kā lietot

Lumel LCTB 7440 uzstādīšana jāveic kvalificētam speciālistam saskaņā ar vietējiem elektrodrošības noteikumiem. Primārā kopne jāizver caur 74/40 mm atveri, nodrošinot drošu un centrētu novietojumu. Sekundārās spailes jāpievieno mērīšanas vai aizsardzības ierīces atbilstošajām ieejām, izmantojot piemērotus vadus. Pārliecinieties, ka visi savienojumi ir pievilkti ar noteikto griezes momentu, lai novērstu pārkaršanu vai signāla zudumu.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu sistēmas primārā strāva atbilst 300A nominālam.
• Pārbaudiet, vai jūsu kopnes fiziskie izmēri ir saderīgi ar 74/40 mm atveri.
• Apstipriniet, ka jūsu uzraudzības vai aizsardzības iekārtas sekundārās ieejas prasības atbilst 5A izejai.

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas transformatora sekundārā ķēde ir pievienota slodzei vai īsslēgta pirms primārās ķēdes ieslēgšanas, lai novērstu bīstamu augstsprieguma rašanos.
