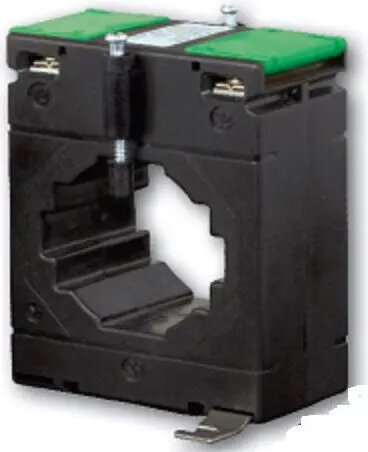

Lumel LCTB 8660 strāvas transformators, 600A/5A, kopnes atvere 86/60 mm

Lumel LCTB 8660 strāvas transformators ir precīzi izstrādāta ierīce, kas paredzēta precīzai elektriskās strāvas uzraudzībai un mērīšanai rūpnieciskā vidē. Ar 600A/5A transformācijas koeficientu un 86/60 mm kopnes atveri, šis transformators ir īpaši izstrādāts integrēšanai elektroenerģijas sadales sistēmās, kur augsta strāvas līmeņa mērīšana ir nepieciešama drošai un uzticamai analīzei, izmantojot enerģijas skaitītājus un aizsardzības relejus.

Priekšrocības

Šis strāvas transformators piedāvā izcilu mērījumu precizitāti, nodrošinot, ka elektriskie dati paliek uzticami kritiskās infrastruktūras uzraudzībai. Tā izturīgā konstrukcija ir pielāgota prasīgiem rūpnieciskajiem apstākļiem, nodrošinot ilgtermiņa stabilitāti un konsekventu veiktspēju. Plašais atveres izmērs ļauj elastīgi uzstādīt ierīci uz dažādām kopņu konfigurācijām, vienkāršojot uzstādīšanas procesu sarežģītos elektriskajos paneļos, vienlaikus saglabājot augstu signāla integritāti uzraudzības iekārtām.

Piemērots

• Rūpnieciskās elektroenerģijas sadales uzraudzībai
• Enerģijas pārvaldības un uzskaites sistēmām
• Aizsardzības releju lietojumiem
• Augstsprieguma elektriskās infrastruktūras analīzei

Šī ierīce var nebūt piemērota zemas strāvas lietojumiem, kur 600A primārais nomināls radītu ievērojamas mērījumu neprecizitātes. Tā arī nav paredzēta lietošanai vidē, kas pārsniedz noteiktās termiskās vai mehāniskās pielaides, kā arī to nedrīkst izmantot ķēdēs, kur sekundārās strāvas prasības atšķiras no standarta 5A izejas.

Galvenās specifikācijas

• Transformācijas koeficients: 600A/5A
• Kopnes atveres izmēri: 86 mm x 60 mm
• Pielietojums: Rūpnieciskā elektriskā uzraudzība
• Saderība: Enerģijas skaitītāji un aizsardzības releji

Lai izmantotu Lumel LCTB 8660, pirms uzstādīšanas pārliecinieties, ka galvenā ķēde ir atvienota no strāvas padeves. Izveriet primāro kopni caur 86/60 mm atveri un stingri nostipriniet transformatoru. Pievienojiet sekundārās spailes savai mērierīcei vai aizsardzības relejam, izmantojot atbilstošus vadus, nodrošinot pareizu polaritāti mērījumu precizitātes saglabāšanai. Pēc uzstādīšanas pārbaudiet savienojumus pirms primārās ķēdes atkārtotas ieslēgšanas.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu sistēmas primārā strāva atbilst 600A nominālam
• Pārbaudiet, vai jūsu kopnes izmēri atbilst 86/60 mm atverei
• Pārliecinieties par saderību ar esošajiem 5A ieejas enerģijas skaitītājiem vai relejiem
• Apstipriniet, ka vides apstākļi atbilst ražotāja ekspluatācijas prasībām

Vienmēr pārliecinieties, ka strāvas transformatora sekundārā ķēde ir pievienota slodzei vai īssavienota pirms primārā vadītāja pieslēgšanas strāvai, lai novērstu bīstamu sprieguma palielināšanos.
