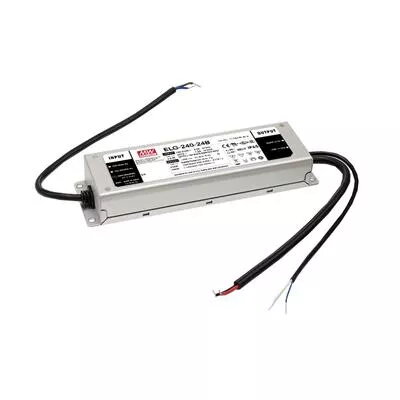

LED vadītājs MEAN WELL ELG-240-24AB-3Y 240W 24V IP20

MEAN WELL ELG-240-24AB-3Y ir AC-DC vienas izejas LED barošanas avots ar jaudu līdz 240 W, izejas spriegumu 24 V DC un maksimālo izejas strāvu 10 A. Ierīce paredzēta iekštelpām ar aizsardzības pakāpi IP20 un pieņem ieejas spriegumu 100–305 V AC. Barošanas avots nodrošina gan konstanta sprieguma (CV), gan konstanta strāvas (CC) režīmus, tai ir PFC (jaudas faktora korekcija), trīs vadu ieeja un iebūvēti potenciometri Io un Vo regulēšanai. Dimmēšana iespējama ar 0–10 V DC, 10 V PWM vai caur pretestību.

Ieguvumi

ELG-240-24AB-3Y apvieno CV un CC funkcionalitāti kompaktā korpusā, ļaujot to izmantot ar dažādām LED slodzēm. Iebūvētais PFC uzlabo barošanas kvalitāti un samazina harmoniskos traucējumus. Vairāki dimmēšanas veidi (0–10 V, PWM, pretestība) nodrošina elastīgas vadības iespējas. Iebūvētie potenciometri ļauj precīzi noregulēt izejas strāvu un spriegumu uz vietas. 240 W jauda un 10 A maksimālā strāva atbilst vidēja jaudas līmeņa LED instalācijām.

Piemērots

• Iekštelpu LED apgaismojumiem, kuriem nepieciešams 24 V DC un līdz 10 A
• Līniju vai moduļu LED gaismekļiem, kas darbojas CV un CC režīmos
• Dimējamiem apgaismojuma risinājumiem ar 0–10 V, PWM vai pretestības vadību
• Komerc- vai arhitektūras apgaismojumam, kur nepieciešami kompakti barošanas avoti

Galvenās specifikācijas

• Modelis: MEAN WELL ELG-240-24AB-3Y
• Izejas jauda: 240 W
• Izejas spriegums: 24 V DC
• Maksimālā izejas strāva: 10 A
• Ieejas sprieguma diapazons: 100–305 V AC
• Darbības režīms: CV + CC (konstants spriegums un konstanta strāva)
• Dimmēšana: 0–10 V DC, 10 V PWM, dimmēšana caur pretestību
• Ieeja: 3 vadu
• Regulācijas: Io un Vo regulējami, izmantojot iebūvētos potenciometrus
• Aizsardzības pakāpe: IP20 (iekštelpām)

Kā lietot

Uzstādiet barošanas avotu sausā, labi vēdināmā iekštelpā, ievērojot vietējos elektrodrošības noteikumus. Pieslēdziet tīklu pie trīs vadu ieejas un pārliecinieties, ka ieejas spriegums ir 100–305 V AC robežās. Pievienojiet 24 V DC izeju LED slodzei, ievērojot polaritāti. Dimmēšanai pieslēdziet 0–10 V kontrolieri, 10 V PWM avotu vai atbilstošu pretestību atbilstoši sistēmas prasībām. Ja nepieciešams, noregulējiet iebūvētos potenciometrus, lai iestatītu vēlamo Io un Vo pirms gala nodošanas ekspluatācijā.

Lietošanas ieteikumi

Izmantot atbilstoši IP20 aizsardzības pakāpei — izvairīties no mitruma un lielas putekļu iedarbības. Nodrošiniet pietiekamu ventilāciju ap barošanas avotu un pārliecinieties par savienojumu drošu izolāciju. Lai nodrošinātu dimmēšanas saderību, pārbaudiet, vai vadības ierīces spriegums un pieslēguma metode atbilst barošanas avota atbalstītajām dimmēšanas saskarnēm.
