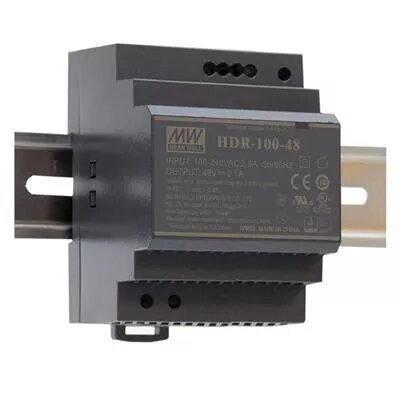

Barošanas adapteris MEAN WELL HDR-100-48N 100W 48V Ieeja 85-264V

MEAN WELL HDR-100-48N ir ultra-plāns AC-DC barošanas avots DIN sliedei, paredzēts uzstādīšanai vadības skapjos un iekārtu plauktos. Tas pieņem plašu ieejas sprieguma diapazonu 85–264 VAC un nodrošina regulētu 48 VDC izeju līdz 2,1 A (100 W). Ierīce ir kompakta (70 × 54,5 × 90 mm), atbilst RoHS prasībām un paredzēta lietojumiem, kuriem nepieciešams stabils 48 V barojums.

Ieguvumi

HDR-100-48N nodrošina plašu ieejas sprieguma diapazonu globālai lietošanai un kompaktu DIN sliedes formfaktoru telpas ekonomijai. Regulētā 48 V izeja piegādā konsekventu jaudu līdz 100 W, bet RoHS atbilstība atbilst vides un drošības prasībām. Ultra-plānais korpuss atvieglo iekļaušanu blīvi aprīkotās vadības paneļos.

Piemērots

• Rūpnieciskie vadības skapji un automatizācijas sistēmas
• Tīkla un komunikāciju iekārtas, kuras prasa 48 V DC
• Iebūvētās sistēmas un ierīces ar ierobežotu montāžas vietu
• Vispārējas 48 V barošanas vajadzības mašīnās un mērierīcēs

Atslēgas specifikācijas

• Modelis: MEAN WELL HDR-100-48N
• Ieejas spriegums: 85–264 V AC
• Izejas spriegums: 48 V DC
• Izejas strāva: 2,1 A
• Izejas jauda: 100 W
• Montāža: DIN sliede
• Izmēri (P × D × A): 70 × 54.5 × 90 mm
• Atbilstība: RoHS
• Tips: Non-LPS (nav ierobežots sprieguma avots)

Kā lietot

Uzstādiet HDR-100-48N uz standarta DIN sliedes labi ventilētā korpusā. Pieslēdziet ieeju aizsargātam tīkla avotam 85–264 V AC diapazonā un pievienojiet 48 V DC izeju pie slodzes, ievērojot polaritāti. Ievērojiet vietējos elektroinstalācijas noteikumus, nodrošiniet atbilstošus dzirksteļu attālumus un kreipeju, lai izvairītos no bojājumiem. Pārbaudiet izejas spriegumu zem slodzes un nostipriniet termināļus, lai tie neatslābinātos vibrācijas apstākļos.

Ieteikumi lietošanai

Lietojiet atbilstošu ieejas pārstrāvas aizsardzību un nodrošiniet pietiekamu ventilāciju. Tā kā ierīce nav LPS, pārbaudiet, vai pievienotās ķēdes un kabeļi atbilst drošības prasībām jūsu lietojumam.
