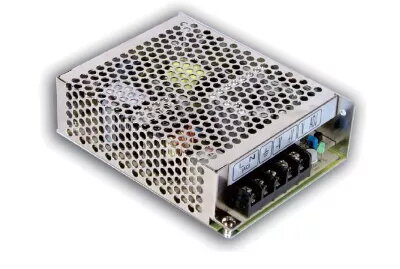

Barošanas bloks mean well RS-75-12, 72 W, 12 V, AC 88–264 V, pasīvā dzesēšana, metālisks

Mean Well RS-75-12 ir 72 W impulsu barošanas avots, paredzēts serveriem, rūpnieciskajām iekārtām un iebūvētām sistēmām, kur nepieciešams kompakts un uzticams 12 V DC avots ar zemu trokšņa līmeni. Ierīce pieņem universālu AC ieeju 88–264 V, 47–63 Hz, izmanto pasīvo dzesēšanu metāla korpusā un nodrošina aizsardzību pret īssavienojumu, pārslogošanu un pārspriegumu. Kompakti izmēri (97 × 129 × 38 mm), LED indikators un zems tukšgaitas patēriņš padara šo barošanas avotu piemērotu iekraušanai iekārtās ar ierobežotu vietu.

Priekšrocības

RS-75-12 apvieno pilna diapazona AC ieeju ar augstu efektivitāti un zemu tukšgaitas patēriņu. Pasīvā dzesēšana samazina trokšņa līmeni un novērš nepieciešamību pēc ventilatoriem. Iekļautās aizsardzības pret īssavienojumu, pārslogošanu un pārspriegumu aizsargā pievienotās ierīces. Metāla korpuss, pilna slodzes apdeguma tests un ilgmūžīgi elektrolītiskie kondensatori uzlabo uzticamību un nodrošina stabilu darbību līdz 70°C. Ierīce arī iztur pārsprieguma impulsa testu un vibrāciju pārbaudi, kas svarīgi rūpnieciskai ekspluatācijai.

Piemērots

• Serveru barošanas sliedes un vadības moduļi
• Rūpnieciskie kontrolieri un PLC
• Iebūvētās sistēmas un stacijas mērogojama elektronika
• Telekomunikāciju un tīkla iekārtas
• Testēšanas galdi un laboratorijas instrumenti

Atslēgas specifikācijas

• Izejas spriegums: 12 V DC
• Nominālā izejas jauda: 72 W
• AC ieejas diapazons: 88–264 V, 47–63 Hz
• Dzesēšanas veids: pasīvā dzesēšana, konvekcija
• Korpuss: metāla
• Izmēri (P × G × A): 97 × 129 × 38 mm
• Uzcelsmes laiks: 1200 ms
• Tukšgaitas jauda: < 0.5 W
• Darbības temperatūra: līdz 70°C
• Aizsardzības: īssavienojums, pārslogošana, pārspriegums
• Indikators: LED ieslēgšanai
• Izturības testi: iztur 300 VAC impulsu 5 s, 5G vibrācijas tests

Kā lietot

Uzstādiet RS-75-12 vietā ar pietiekamu ventilāciju, lai nodrošinātu konvekcijas dzesēšanu, un nostipriniet atbilstoši jūsu montāžas prasībām. Pievienojiet tīkla strāvu 88–264 V robežās un pārbaudiet DC savienojumus un polaritāti pirms slodzes pievienošanas. Pārliecinieties par LED indikatora degšanu, lai apstiprinātu barošanas ieslēgšanos, un uzraugiet slodzi, lai tā nepārsniegtu 72 W. Izmantojiet vadus un savienotājus, kas atbilst nepieciešamajai strāvai, un nodrošiniet atbilstošu zemējumu.

Lietošanas ieteikumi

Lai nodrošinātu ilglaicīgu darbību, ekspluatējiet barošanas avotu noteiktajā temperatūras robežās un neierobežojiet gaisa plūsmu ap korpusu. Uzstādiet ieejas drošinātājus un pievienojiet papildu aizsardzību izejai, ja pievienotajām ierīcēm nepieciešama lielāka izolācija pret bojājumiem. Intensīvas ekspluatācijas apstākļos periodiski pārbaudiet elektrolītisko kondensatoru un savienojumu stāvokli.
