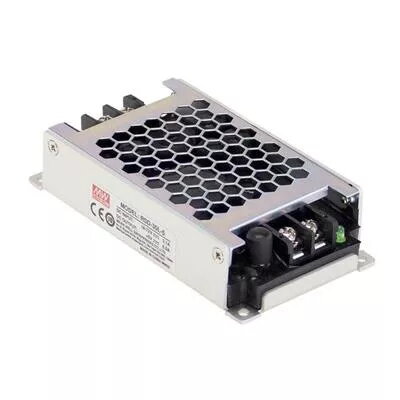

Barošanas adapteris/invertors MEAN WELL RSD-30L-12, 30 W, ieeja 18–72 V, izeja 12 V, RoHS

MEAN WELL RSD-30L-12 ir kompakts, slēgts DC-DC pārveidotājs ar jaudu 30 W, kas pārveido plašu ievades sprieguma diapazonu 18–72 V DC uz stabilu 12 V DC izeju līdz 2,5 A. Ierīce nodrošina augstu izolāciju starp ieeju un izeju, atbilst dzelzceļa standartam EN50155 un RoHS prasībām. Nelielie izmēri (60 × 113 × 25 mm) padara to piemērotu uzstādīšanai ierobežotās telpās.

Priekšrocības

Pārveidotājs nodrošina stabilu 12 V izeju ar 30 W nepārtrauktu jaudu kompakta metāla korpusā, ar 4000 V DC izolāciju starp ieeju un izeju, kas uzlabo drošību un traucējumu noturību. Plašais ievades diapazons (18–72 V DC) ļauj ierīcei darboties dažādās transporta, rūpniecības un telekomunikāciju barošanas sistēmās. Atbilstība EN50155 un RoHS norāda uz piemērotību dzelzceļa lietojumiem un atbilstību vides prasībām. Slēgtais korpuss un nelielais izmērs atvieglo drošu nostiprināšanu.

Piemērots priekš (uzdevumi / lietošanas gadījumi)

• Autotransporta un komerctransporta 12 V apakšsistēmas
• Dzelzceļa un ritošā sastāva barošanas risinājumi ar EN50155 atbilstību
• Rūpnieciskās vadības ierīces, kur nepieciešama izolēta 12 V barošana
• Telekomunikāciju un tīkla aprīkojums ar plašu ievades spriegumu

Galvenās specifikācijas

• Izvades jauda: 30 W
• Ievades spriegums: 18–72 V DC
• Izvades spriegums: 12 V DC
• Izvades strāva: līdz 2,5 A
• Izolācija: 4000 V DC ieeja–izeja
• Standarti: atbilst EN50155 dzelzceļa prasībām
• Korpusa tips: slēgts DC-DC pārveidotājs
• Izmēri: 60 × 113 × 25 mm
• Atbilstība: RoHS

Kā lietot

Uzstādiet pārveidotāju vietā ar pietiekamu gaisa apmaiņu un nostipriniet to, izmantojot ieteiktās stiprināšanas vietas. Pievienojiet 18–72 V avotu pie ieejas, ievērojot polaritāti un pārliecinoties, ka avots var nodrošināt vajadzīgo starta un darba strāvu. Pievienojiet slodzi pie 12 V izejas, nepārsniedzot 2,5 A maksimālo strāvu. Izmantojiet vadus un kontaktus, kas piemēroti spriegumiem un strāvām instalācijā, un nodrošiniet ieejas drošināšanu atbilstoši sistēmas prasībām. Pirms ieslēgšanas pārbaudiet zemējumu un izolāciju.

Ieteikumi lietošanai

Lai nodrošinātu uzticamu darbību, neizvietojiet pārveidotāju blakus siltuma avotiem vai slēgtās telpās ar nepietiekamu ventilāciju. Izmantojiet īsus, atbilstoša šķērsgriezuma vadus, lai samazinātu sprieguma kritumu pie lielākām strāvām, un uzstādiet ieejas pārsprieguma aizsardzību, ja ierīce tiek izmantota transporta vai dzelzceļa vidē. Ņemiet vērā izolācijas stiprību, integrējot to sistēmās ar dažādiem sprieguma domēniem.
