Vadu savienotājs RJ-45 Metz 130910-I, pelēks, vara kontakti, 14.7×43.9×22.4 mm, iepakojumā 10

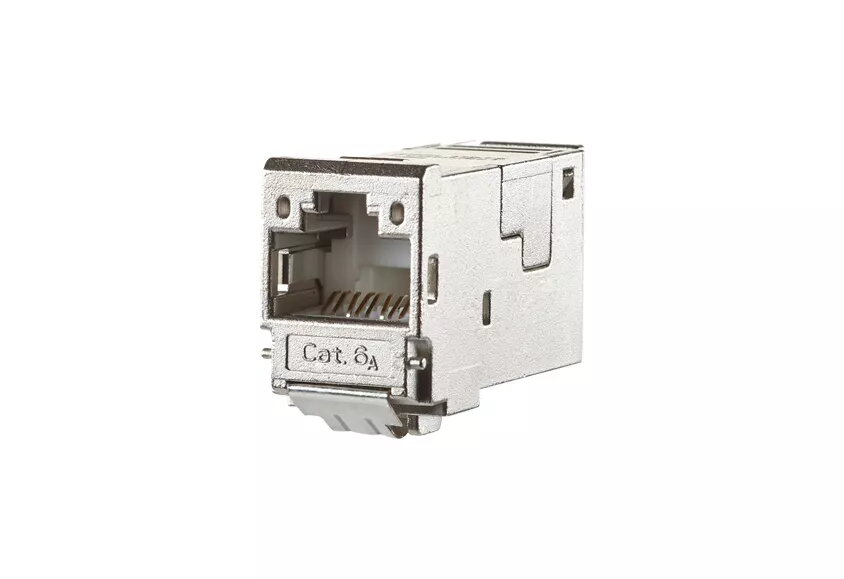

Metz 130910-I ir pelēks RJ-45 modulārais savienotājs, paredzēts Cat.6A klases Ethernet instalācijām. Savienotājam ir vara pārklājuma kontakti un refinēta cinka liešanas korpuss, nodrošinot stabilu elektrisko savienojumu un mehānisku izturību. Moduļa izmēri ir 14,7 × 43,9 × 22,4 mm; komplektā 10 gabali. Savienotājs izmanto IDC metodi kabeļu terminēšanai ar marķējumu T568A vai T568B.

Priekšrocības

Komponents ir pārbaudīts atbilstoši starptautiskajiem standartiem un sertificēts GHMT testiem, kas apliecina atbilstību Cat.6A prasībām un stabilu veiktspēju līdz 500 MHz. Vara pārklājuma kontakti nodrošina zemu pretestību signāla pārraidē, savukārt cinka korpuss sniedz mehānisku stabilitāti. Instalācija neprasa speciālus instrumentus; pieejama stiepes atbalsta iespēja ar kabeļa saiti un opcija putekļu aizsargvāciņa montāžai atklātās vietās.

Piemērots

• Cat.6A un Cat.6 kabeļu terminēšanai paneļos un modulāros izvietojumos
• Kārtas labošanai un lauka instalācijām 10 GBit Ethernet tīklos
• Tīklu risinājumiem ar Power over Ethernet (PoE, PoE+ un UPoE)
• Montāžai modulī ar 180° kabeļa padevi un stiepšanās aizsardzību

Galvenās specifikācijas

• Savienotāja tips: RJ-45 modulārais terminācijas bloks Cat.6A (klase EA)
• Kontakti: vara pārklājuma kontakti
• Testēšanas frekvence: līdz 500 MHz; piemērots 10 GBase-T
• Kabeļu saderība: cietie AWG 26/1 – 22/1 un šķiedru AWG 26/7 – 22/7
• Terminācijas metode: 8 pozīciju IDC (insulation displacement connector)
• Vadu marķējums: T568A un T568B
• Korpusa materiāls: refinēta cinka liešana
• Montāža: moduļa versija ar 180° kabeļa padevi
• Izmēri: 14,7 × 43,9 × 22,4 mm
• Iepakojums: 10 gab.

Kā lietot

Notīriet kabeļa ārējo apvalku un izklājiet pārus, izvēlieties T568A vai T568B shēmu un novietojiet vadus atbilstoši marķējumam IDC kontaktos. Izmantojiet E-DAT modul stuffer cap, lai ātri un droši nostiprinātu pārus. Nodrošiniet stiepšanās aizsardzību, pielietojot kabeļa saiti pie moduļa aizsardzības vietas. Ievietojiet moduli atbilstošā rāmi vai kontaktu vietā un, ja nepieciešams, uzstādiet putekļu vāciņu, lai pasargātu kontaktus.

Ieteikumi lietošanai

Lietojiet Metz 130910-I kopā ar Cat.6A atbilstošu kabeli un rūpējieties par minimālu vītu pāru atvērumu pie terminācijas punkta. Ja tīklā tiek izmantots PoE vai nepieciešama 10 GBit datu pārraide, veiciet savienojuma testēšanu un, ja nepieciešams, sertificējiet līniju, lai nodrošinātu atbilstību prasītajām frekvencēm.
