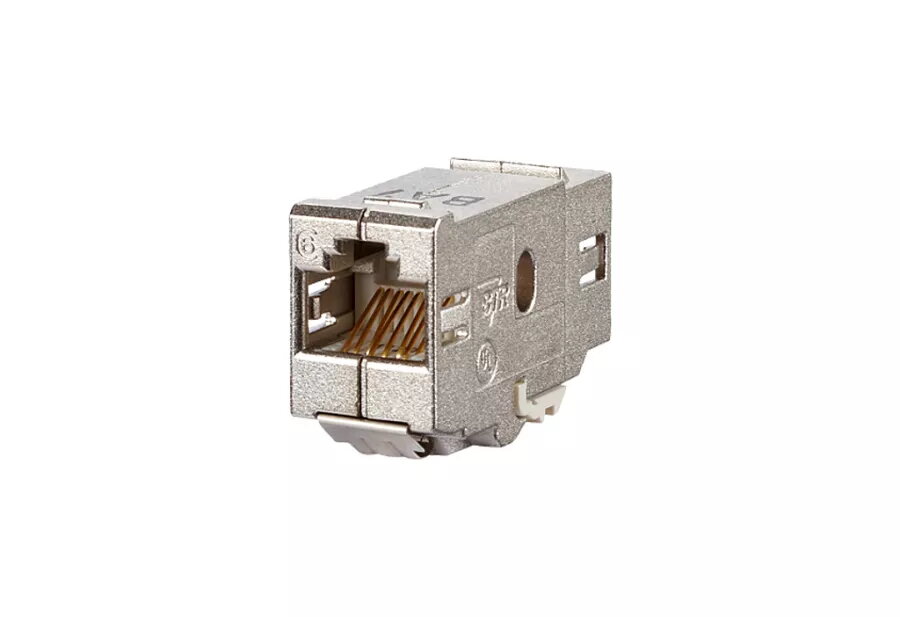

Vadu savienotājs Metz 1309A0-I — Cat6/6e/6a, sudrabots, vara pārklājuma kontakti, 14.7×36×20 mm

Metz 1309A0-I ir sudrabota krāsas RJ45 savienotājs, paredzēts Cat6/6e/6a kabeļiem. Tas ir aprīkots ar vara pārklātiem kontaktiem drošai elektriskai pieslēgšanai un izmēriem 14,7 × 36 × 20 mm. Pilnībā ekrānētais 180° savienotāja korpuss no precizēta cinka liešanas nodrošina Class EA atbilstību un piemērotību kabeļa noslēgšanai, savienošanai un pagarināšanai tīklu uzstādījumos, konsolidācijas punktos un krustsavienojumu ierīcēs.

Ieguvumi

Atbilstība Class EA prasībām pēc ISO/IEC 11801 Ed.2.2 un DIN EN 50173-1 nodrošina atbalstu 10 GBit Ethernet (IEEE 802.3an). Vara pārklātie kontakti samazina kontaktpretestību un uzlabo vadītspēju, savukārt pilnībā ekrānētais metāla korpuss samazina elektromagnētiskos traucējumus. Divas montāžas versijas ļauj izmantot savienotāju moduļa vai keystone instalācijās, nodrošinot elastību uzstādīšanas risinājumos.

Piemērots

• Cat6/6e/6a Ethernet kabeļu noslēgšanai un savienošanai
• 10 GBit Ethernet savienojumiem un ātrgaitas tīkla segmentiem
• Power over Ethernet risinājumiem (PoE, PoE+ un UPoE)
• Konsolidācijas punktiem, keystone paneļiem un krustsavienojumu skapjiem
• HDBaseT un AV-over-IP signālu pagarināšanai

Atslēgas specifikācijas

• Sertifikācija: Class EA saskaņā ar ISO/IEC 11801 Ed.2.2 un DIN EN 50173-1
• Savienotāja tips: RJ45, pilnībā ekrānēts 180° savienotājs
• Kontaktu pārklājums: vara pārklājums
• Korpusa materiāls: precizēta cinka liešana, pilnībā ekrānēts
• Atbalstītā datu pārraides ātrums: līdz 10 GBit Ethernet (IEEE 802.3an)
• Barošanas atbalsts: saderīgs ar PoE, PoE+ un UPoE

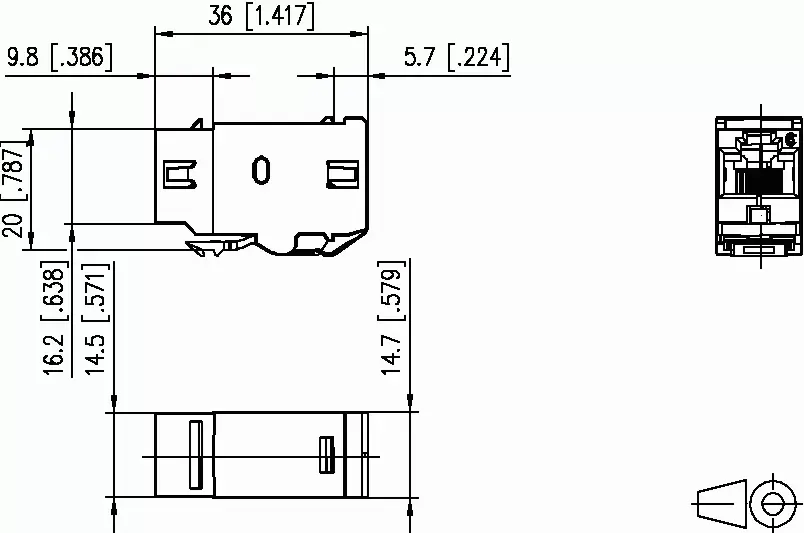

• Izmēri (P×Dz×A): 14,7 × 36 × 20 mm
• Montāža: paredzēts moduļu un keystone lietojumam (divas montāžas versijas)

Kā lietot

Sagatavojiet Cat6/6e/6a kabeļu galus, ievērojot izvēlēto vadu shēmu (T568A vai T568B). Ievietojiet sagatavotos RJ45 spraudņus savienotāja atverēs un piespiediet līdz ciešai saskarei, lai korpusa ekrāns nodrošinātu nepārtrauktu zemējumu. Ja uzstādāt moduļa vai keystone panelī, izvēlieties atbilstošo montāžas versiju un nostipriniet savienotāju paneļa spraugā saskaņā ar moduļa montāžas norādījumiem.

Lietošanas ieteikumi

Lai nodrošinātu paredzēto veiktspēju, izmantojiet kabeļus un patch cordus, kas atbilst vai pārsniedz Cat6A/Class EA prasības, un pārbaudiet savienojumus ar testeru, kas spēj pārbaudīt līdz 10 GBit/s. Ekranētās sistēmās nodrošiniet korpusa ekrāna uzticamu zemējumu. Izvairieties no asiem saliekumiem un pārmērīgas kabeļa spriedzes pie ieejām, lai saglabātu signāla integritāti.
