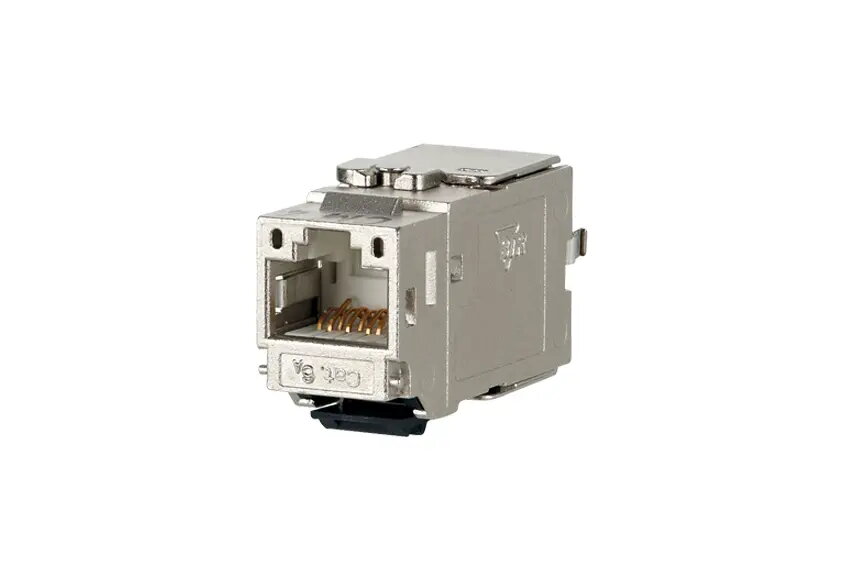

Vadu savienotājs Metz Connect 130B21-E priekš Cat6/6e/6a, sudraba krāsa, vara pārklājuma kontakti, 14,7×36×20 mm, 10 gab.

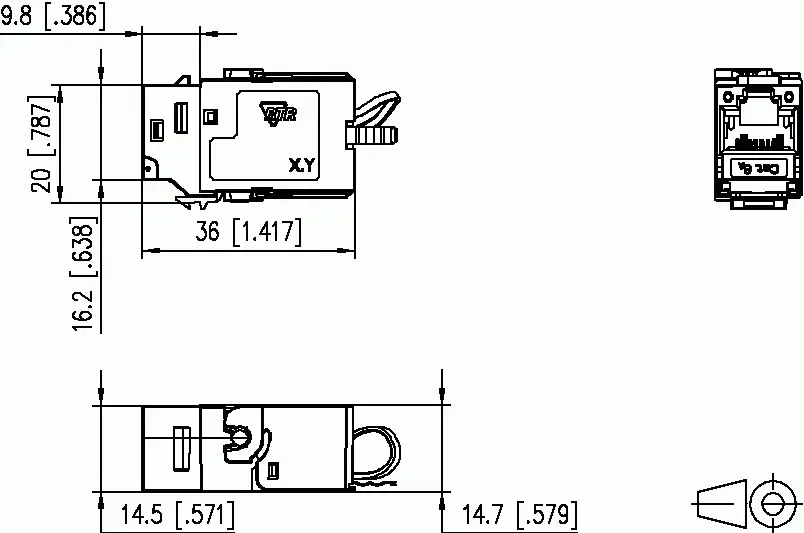

Metz Connect 130B21-E ir sudrabota krāsas keystone tipa vadu savienotājs Cat6, Cat6e un Cat6A kabeliem. Savienotājam ir varā pārklātas kontaktligzdas un viengabala cinka liešanas korpuss izmēros 14,7 × 36 × 20 mm. Pieejams komplektā pa 10 vienībām, paredzēts uzticamai Ethernet kabeļu terminācijai un savienošanai patch paneļos, keystone modulī vai tīkla uzstādījumos.

Priekšrocības

Savienotājs nodrošina uzticamu elektrisko kontaktu, pateicoties varā pārklātām kontaktligzdām un IDC (insulācijas izgrišanas) savienojumam, atbalstot vada izmērus AWG 26/1–22/1 (cietie) un AWG 26/7–22/7 (sarežģītie). Stiprais, atkārtoti izmantojams cinka liešanas korpuss un piespiedējā aizsardzība ļauj uzstādīt bez specializētiem instrumentiem. Stuffer cap iekšējā kabeļu pārvaldība arī piemērota stipri savītām pāriem, un T568A/T568B marķējums uz vāciņa atvieglo pareizu vadu izvietošanu. Komponentu testēšana un GHMT sertifikācija apliecina piemērotību augstas datu plūsmas sistēmām.

Piemērots

• Cat6/6e/6A kabeļu terminācija patch paneļos un keystone lizdās
• Tīkla uzstādīšana uz vietas un remonts bez nepieciešamības pēc speciāliem instrumentiem
• 10 GBit Ethernet, PoE/PoE+ un UPoE risinājumi
• HDBaseT instalācijas un augstas frekvences strukturētā kabeļa sistēmas līdz EA klasei

Galvenās specifikācijas

• Savienotāja tips: keystone RJ45 modulāra terminācijas vienība
• Saderība: Cat6, Cat6e, Cat6A kabeļi
• Kontakti: varā pārklātas kontaktligzdas
• Korpusa materiāls: cinka liešana, viengabala, atkārtoti izmantojams
• Kabeļa ievads: 180°
• Vada izmēri: AWG 26/1–22/1 (cietie), AWG 26/7–22/7 (sarežģītie)
• Kabeļu pārvaldība: stuffer cap ar T568A/T568B marķējumu
• Sertifikācija/testēšana: komponentu testi pēc ISO/IEC 11801, DIN EN 50173-1, TIA/EIA-568-C.2 un IEC 60603-7-51; GHMT sertificēts
• Frekvence/klase: EA klase līdz 500 MHz; komponenti testēti līdz 600 MHz, līnijas līdz 800 MHz
• Iepakojuma daudzums: 10 gab.

Kā lietot

Noņemiet kabeļa ārējo izolāciju, izkārtojiet un iztaisnojiet vītās pārus, ievērojot T568A vai T568B marķējumu uz vāciņa. Ievietojiet vadus IDC pozīcijās, cieši nostipriniet kabeli vāciņā un aizvilkt nostiepuma aizsardzību. Pēc tam ievietojiet moduļa korpusu atbilstošā keystone ligzdā vai paneļa atverē. Lai terminitētu, nav nepieciešami speciāli instrumenti, tomēr ieteicams izmantot standarta kabeļu sagatavošanas rīkus izolācijas noņemšanai un griešanai.

Lietošanas ieteikumi

Uzstādījumu veiciet atbilstoši strukturēto kabeļu sistēmu standartiem. Lai nodrošinātu veiktspēju 10 GBit tīklos un augstas frekvences savienojumos, ierobežojiet pāru izplēšanu terminācijas laikā un izmantojiet kvalitatīvus patch kabeļus un paneļus. Ja nepieciešams, pārbaudiet savienojumu ar sertifikācijas vai testēšanas iekārtu pēc uzstādīšanas.
