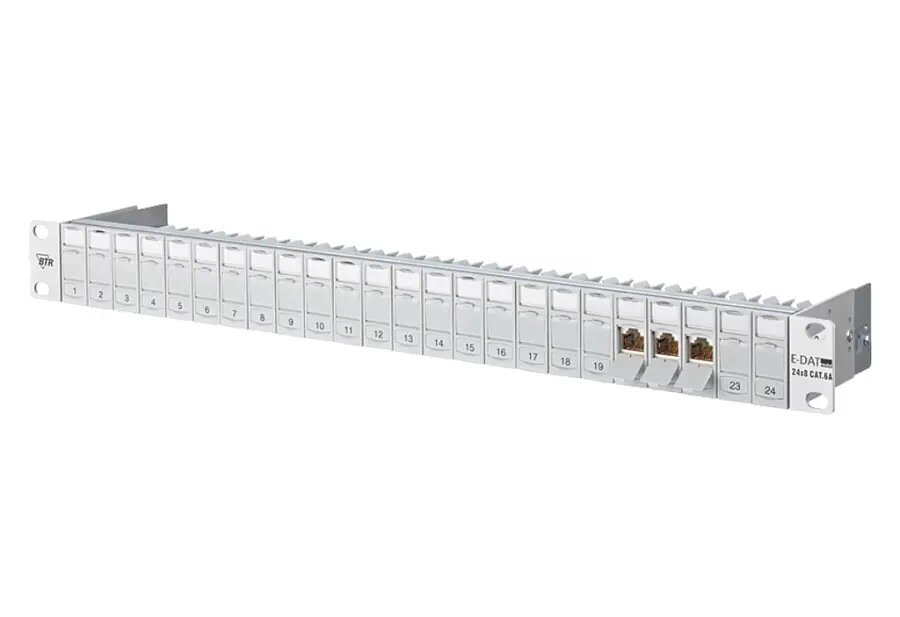

Patch panel 1U MetzConnect 130920-E — 10 Gigabit RJ-45, IEEE 802.3af/at/an, iekārtējama skapis, pelēks, 482×44.5×95 mm

MetzConnect 130920-E ir 19 collu, 1U montāžas panelis, paredzēts profesionālai strukturētai kabelēšanai serveru telpās un datu centros. Panelis pieņem 24 atsevišķus E‑DAT moduļus priekšā no sudraba eloksēta alumīnija un nodrošina 10 Gigabit RJ‑45 vara savienojumu pelēkā korpusā ar izmēriem 482 × 44,5 × 95 mm. Ierīce ir komponentu līmenī testēta un sertificēta Cat6A / Class EA darbībai, pārbaudīta līdz 500 MHz un aprīkota ar zemēšanas un putekļu aizsardzības risinājumiem; atbilst RoHS prasībām.

Priekšrocības

MetzConnect 130920-E apvieno Class EA veiktspēju ar izturīgu mehānisko konstrukciju: sudraba eloksēta alumīnija priekšpuse, noņemami plastmasas moduļu turētāji ar putekļu vāciņiem un integrēta kabeļu atbalsta sistēma ar iespēju piesprādzēt spēka atbalstu. GHMT sertifikācija un atbilstība starptautiskajiem standartiem nodrošina stabilu 10 Gbps Ethernet darbību, attālā barošanas atbalstu (IEEE 802.3af/at) un saderību ar HDBaseT. Montāžu atvieglo BTR 8‑kontaktju IDC spailes, kas pieņem cietas un šķiedrotas vadus AWG 26–22, ar skaidru T568A/T568B marķējumu.

Piemērots

• Sudraba kārbas izvietojums virs/zem plaukta datu centros
• Uzņēmuma līmeņa tīkla sasaistes un strukturētās kabelēšanas mugurkauls
• 10 Gigabit Ethernet savienojumiem un augstas frekvences vara pāriem (Cat6A / Class EA)
• PoE/PoE+ un UPoE ierīcēm — VoIP telefoni, piekļuves punkti, IP kameras
• Audio‑video risinājumiem, kas izmanto HDBaseT pārraidi pa varu

Atslēgas tehniskie parametri

• Formfaktors: 19 collas, 1U montāžas panelis
• Portu skaits: 24 moduļu vietas E‑DAT moduļiem (RJ‑45 vara savienojumi)
• Veiktspējas klase: Cat6A / Class EA; pārbaudīts līdz 500 MHz
• Standartu atbalsts: IEEE 802.3an (10GBASE‑T), IEEE 802.3af/at (PoE/PoE+); saderīgs ar UPoE un HDBaseT
• Savienotāju tips: BTR 8‑kontaktju IDC savienotāji 2–4 pāru kabeļiem
• Vadu saderība: cietie AWG 26/1 – 22/1 un daudzvadu AWG 26/7 – 22/7
• Vadu shēma: marķējums T568A un T568B
• Materiāli: priekšpuse no eloksēta alumīnija, plastmasas moduļu turētāji ar putekļu aizsargvāciņiem
• Zemēšana: M6 zemēšanas skrūve ar uzgriezni un atspergrauzdiņu, iekļauts 30 cm zemēšanas kabelis, pilnībā ekrānoti moduļi savienoti ar zemēšanas sliedi
• Izmēri (P×A×D): 482 × 44,5 × 95 mm
• Krāsa: pelēka
• Saderība: RoHS

Kā lietot

Uzstādiet paneli standarta 19 collu skapī, izmantojot atbilstošus stiprinājumus, un pēc vajadzības noņemiet plastmasas moduļu turētājus priekšējai piekļuvei. Termējiet ienākošos cietos vai daudzvadus kabelus BTR IDC savienotājos, ievērojot izvēlēto T568A vai T568B shēmu. Ievietojiet E‑DAT moduļus 24 pieejamajās vietās un uzstādiet putekļu aizsargvāciņus. Pievienojiet iekļauto 30 cm zemēšanas kabeli pie M6 skrūves un nodrošiniet pareizu sliedes zemējumu skapja zemējuma punktā. Izmantojiet integrēto kabeļu atbalstu un iespējamās pretnoslīdēšanas stiprināšanas iespējas, lai pareizi maršrutētu un nostiprinātu kabeļus.

Lietošanas ieteikumi

Lai nodrošinātu 10 Gbps veiktspēju un drošu PoE piegādi, izmantojiet sertificētus Cat6A kabeļus un veiciet saites pārbaudi līdz 500 MHz pēc montāžas. Saglabājiet konsekventu vadu shēmu visā infrastruktūrā, nodrošiniet ekrāna savienojumu, ja tiek izmantoti ekrānoti kabeļi, un izmantojiet stingrināšanas risinājumus, lai novērstu vadu kustību un saglabātu pārejas parametrus.
