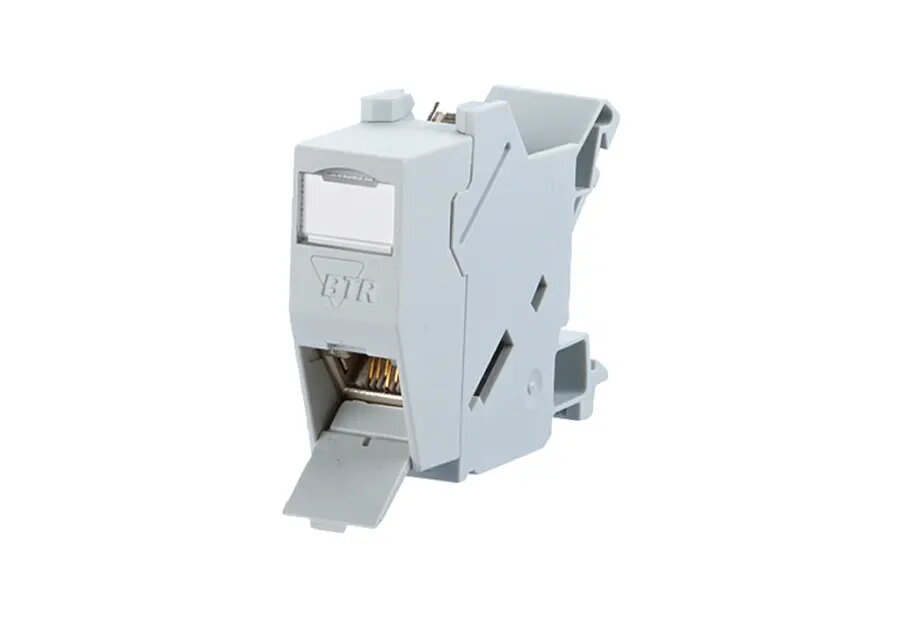

Ligzdas izvads MetzConnect 1309426003-E, cinka korpuss, pelēks, 17.5 mm x 60 mm x 52.2 mm

MetzConnect 1309426003-E ir kompakta rozete ar cinka korpusu pelēkā krāsā, izmēros 17,5 mm × 60 mm × 52,2 mm. Ierīce paredzēta montāžai uz TH35 DIN sliedes sadales skapjos un aprīkota ar E‑DAT RJ45 moduli datu pārraidei. Cinka korpuss nodrošina mehānisku izturību un pretkorozijas īpašības, piemērots gan mājas, gan rūpnieciskām instalācijām, kur nepieciešams metāla korpuss.

Priekšrocības

Atbilst EA klasei saskaņā ar ISO/IEC 11801 un DIN EN 50173-1, pārbaudīta līdz 500 MHz frekvencei un atbalsta 10 GBit Ethernet (IEEE 802.3an). Atbalsta Power over Ethernet (PoE, PoE+ un UPoE). IDC terminatori ļauj ātri un droši savienot cietos un daudzvadu vadus, un 1HP platums nodrošina blīvu izvietojumu standarta paneļos. Integrētā potenciālu izlīdzināšanas plate nodrošina zemējumu instalācijās ar aizsardzības klasi I, savukārt aizsargājošā vāciņa novērš putekļu iekļūšanu pie moduļa.

Piemērots

• Datu tīklu pieslēgumu pabeigšanai sadales paneļos
• Strukturēto kabeļu sistēmu instalācijām ar 10 GBit prasībām
• PoE ierīču (bezvadu piekļuves punkti, IP telefoni, kameras) piegādei
• Montāžai vadības skapjos un rūpnieciskās instalācijās uz TH35 sliedes

Galvenās specifikācijas

• Korpusa materiāls: cinks, pelēks pārklājums
• Izmēri: 17,5 mm (platums) × 60 mm (dziļums) × 52,2 mm (augstums)
• Montāža: TH35 sliede saskaņā ar DIN EN 60715
• Moduļa tipis: E‑DAT RJ45
• Veiktspējas klase: EA pēc ISO/IEC 11801 Ed.2.2 un DIN EN 50173-1
• Testēta frekvence: līdz 500 MHz
• Ethernet: atbalsta 10 GBit (IEEE 802.3an)
• PoE saderība: PoE, PoE+ un UPoE
• Kabeļa ievade un kontakta virziens: kabeļa ievade 45° no augšas, pieslēgvieta 45° uz leju
• Terminācija: IDC 2–4 pāriem, AWG 26/1–22/1 un AWG 26/7 daudzvadu vadus
• Montāžas platums: 1HP (līdz 12 moduļiem standarta paneļos)
• Aizsardzība: integrēts putekļu aizsargvāciņš; iespēja realizēt aizsardzības klasi I vai II atkarībā no zemējuma savienojuma

Kā lietot

Uzstādiet rozeti uz TH35 DIN sliedes sadales skapī, pārbaudot, ka 1HP plats vietas izmērs atbilst. Sagatavojiet datu kabeli un ievietojiet pārus E‑DAT modulī, ievērojot T568A vai T568B marķējumu. Izmantojiet stuffer cap, lai spēcīgi nostiprinātu vadus IDC kontaktos; ierīce pieņem gan cietos, gan daudzvadu vadus norādītajā AWG diapazonā. Ja uzstādījums tiek veikts kā aizsardzības klase I, pieslēdziet potenciālu izlīdzināšanas plati ēkas izlīdzināšanas sistēmai; ja paneļa iekšienē ir aizsargizolācija un nepieciešama klase II, noņemiet izlīdzināšanas atsperi. Pēc savienojuma pabeigšanas aizveriet putekļu vāciņu.

Ieteikumi lietošanai

Lai nodrošinātu paredzēto 10 GBit veiktspēju, izmantojiet kabeļus vismaz Cat6A klasē un konsekventi ievērojiet T568A vai T568B pāru shēmu. Pārbaudiet PoE jaudas prasības pieslēgtajām ierīcēm un nodrošiniet pareizu potenciālu izlīdzināšanu klasē I instalācijās.
