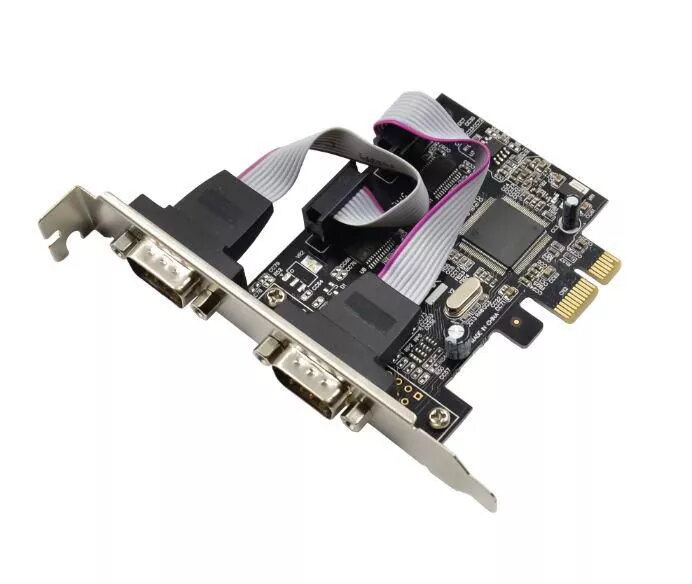

Microconnect MC-PCIE-MCS2S iekšējā seriālā interfeisa karte ar PCIe resursdatora saskarni un ASIX MCS9901 mikroshēmu kopu

Microconnect MC-PCIE-MCS2S iekšējā seriālā interfeisa karte ar PCIe resursdatora interfeisu un ASIX MCS9901 mikroshēmu komplektu ir uzticams aparatūras risinājums, kas paredzēts mūsdienu galddatoru savienojamības paplašināšanai. Izmantojot standarta PCI Express slotu, šī paplašināšanas karte savieno mūsdienu datorsistēmas ar mantoto aparatūru, kas balstās uz tradicionālajiem seriālajiem un paralēlajiem savienojumiem. Tā ir izstrādāta, izmantojot uzticamu ASIX MCS9901 mikroshēmu komplektu, kas nodrošina stabilu un efektivu datu pārraidi dažādām profesionālām, industriālām un biroja vidēm.

Priekšrocības

Šī iekšējā interfeisa karte nodrošina vienkāršu veidu, kā pievienot būtiskus mantotos pieslēgvietu veidus mātesplatēm, kurām trūkst iebūvētu seriālo vai paralēlo savienojumu. Tai ir plaša operētājsistēmu saderība, kas ļauj tai vienmērīgi integrēties gan vecākās sistēmās, gan jaunākās konfigurācijās. Maināmu standarta un zema profila kronšteinu iekļaušana nodrošina fizisko saderību gan ar standarta datoru korpusiem, gan ar kompaktām sistēmām, piedāvājot elastību uzstādīšanas laikā.

Piemērots

• Mantotu seriālo ierīču, piemēram, industriālo iekārtu, CNC iekārtu un laboratorijas instrumentu pievienošanai
• Tirdzniecības vietu sistēmu, čeku printeru un svītrskeneru integrēšanai mūsdienu sistēmās
• Vecāku perifērijas ierīču, piemēram, standarta printeru, ārējo modemu un mantotu ievades ierīču pievienošanai
• Biroja darbstaciju modernizēšanai, kurām nepieciešama tradicionālā RS-232 seriālā saziņa

Kad var nebūt piemērots

Šī paplašināšanas karte nav paredzēta sistēmām, kurās nav brīva PCI Express slota, piemēram, klēpjdatoriem vai maziem datoriem bez iekšējām paplašināšanas iespējām. Tā nav piemērota arī lietotājiem, kuriem nepieciešams liels datu pārraides ātrums, kas pārsniedz tradicionālo seriālo un paralēlo interfeisu tehniskās robežas.

Galvenās specifikācijas

• Resursdatora interfeiss: PCIe x1
• Izejas interfeisi: 2 x ārējie seriālie DB9 RS-232 porti, 1 x ārējais paralēlais DB25 ports
• Mikroshēmu komplekts: ASIX MCS9901
• Saderība: 16C550 UART un IEEE 1284 (SPP, PS2, EPP, ECP)
• Datu pārraides ātrums: Seriālais līdz 230.4 Kb/s, paralēlais līdz 1.5 Mb/s
• FIFO buferis: 16 baiti
• Operētājsistēmu atbalsts: Windows DOS, 98, 2000, XP, Vista, 7, 8, 8.1, Linux un Mac OS
• Formas faktors: Iekšējā karte ar komplektā iekļautiem standarta un zema profila kronšteiniem

Kā lietot

Lai uzstādītu karti, izslēdziet datoru, atvienojiet strāvas vadu un atveriet datora korpusu. Stingri ievietojiet karti brīvajā PCI Express slotā un pieskrūvējiet kronšteinu pie datora šasijas. Aizveriet korpusu, pievienojiet strāvu un palaidiet datoru. Instalējiet operētājsistēmai atbilstošos draiverus, lai iespējotu seriālos un paralēlos portus, un pēc tam pievienojiet savas mantotās ierīces, izmantojot standarta kabeļus.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka datora mātesplatei ir brīvs PCI Express slots
• Pārbaudiet savas operētājsistēmas versiju, lai nodrošinātu draiveru pieejamību
• Pārbaudiet fizisko vietu datora korpusā un izvēlieties pareizo kronšteina veidu
• Pārliecinieties, ka jūsu perifērijas ierīces atbilst kartei paredzētajiem seriālā vai paralēlā savienojuma veidiem

Lietošanas ieteikumi: Satveriet paplašināšanas karti aiz tās malām, lai izvairītos no elektronisko komponentu bojājumiem statiskās izlādes dēļ. Vienmēr izslēdziet un atvienojiet resursdatora sistēmu no strāvas pirms jebkādu iekšējās aparatūras uzstādīšanas darbu veikšanas.
