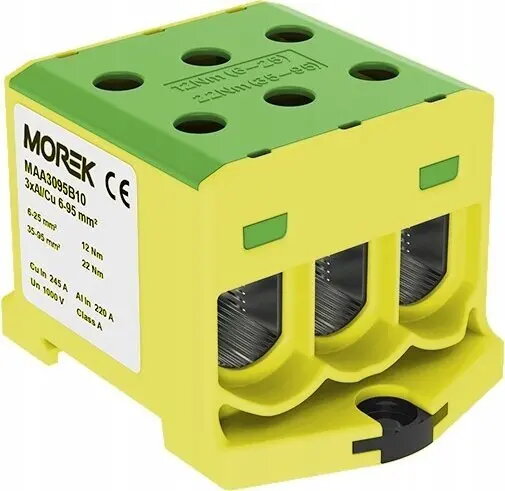

MOREK OTL95-3 DIN sliedes spailu bloks, 6-95mm2, 1-polu, 6 pieslēgumi, dzelteni-zaļš

MOREK OTL95-3 ir profesionāla, 1-polu DIN sliedes spaiļu bloks, kas paredzēts drošam un efektīvam elektriskās strāvas sadalījumam. Šis spaiļu bloks ir piemērots gan alumīnija, gan vara vadītājiem ar šķērsgriezumu no 6 līdz 95 mm2, nodrošinot uzticamu risinājumu sarežģītām elektroinstalācijām rūpnieciskās vidēs un sadales skapjos. Dzelteni zaļais korpuss nodrošina skaidru identifikāciju zemējuma vai aizsardzības funkcijām, savukārt izturīgā konstrukcija garantē augstu elektrovadītspēju un mehānisko stabilitāti ilgtermiņā.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu daudzpusību, atbalstot plašu vadītāju izmēru diapazonu, kas ļauj elastīgi veikt instalācijas dažādās elektriskajās sistēmās. Sešu savienojuma punktu dizains vienkāršo strāvas sadali, samazinot nepieciešamību pēc papildu pārvienojuma komponentiem un ietaupot vietu sadales skapjos. Augstas kvalitātes skrūvju mehānisms nodrošina stingru, pret vibrācijām noturīgu savienojumu, kas saglabā integritāti pat prasīgos ekspluatācijas apstākļos. Izturīgie materiāli nodrošina ilgmūžību un drošību kritiskajā elektriskajā infrastruktūrā.

Piemērots

• Rūpnieciskajai automatizācijai un sadales skapjiem
• Strāvas sadales sistēmām, kur nepieciešams zemējums
• Elektroinstalācijām, izmantojot alumīnija vai vara kabeļus
• Projektiem, kuros nepieciešami augsta blīvuma savienojuma punkti uz DIN sliedēm

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts lietošanai ar vadītājiem, kuru šķērsgriezums ir ārpus norādītā 6-95 mm2 diapazona, jo tas var apdraudēt savienojuma drošību. Tas arī nav piemērots vidēm, kur spailes tiks pakļautas tiešai mitruma vai korozīvu vielu iedarbībai bez atbilstošiem aizsargkorpusiem.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 6-95 mm2
• Materiālu saderība: Alumīnijs un varš
• Polu skaits: 1
• Savienojuma punkti: 6
• Montāžas veids: DIN sliede (TS 35)
• Krāsa: Dzelteni zaļa

Kā lietot

Lai uzstādītu MOREK OTL95-3, droši uzspiediet bloku uz standarta TS 35 DIN sliedes. Notīriet izolāciju no vara vai alumīnija vadītāja atbilstošā garumā. Ievietojiet vadītāju vienā no sešām savienojuma vietām un pievelciet skrūvi ar ražotāja ieteikto griezes momentu, lai nodrošinātu drošu elektrisko kontaktu. Pārliecinieties, ka visi savienojumi ir pareizi pievilkti un spaile ir pareizi identificēta shēmā.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka jūsu vadītāja šķērsgriezums atbilst 6-95 mm2 diapazonam.
• Pārbaudiet, vai jūsu sadales skapja DIN sliede atbilst TS 35 standartiem.
• Apstipriniet kopējo nepieciešamo savienojumu skaitu jūsu strāvas sadales shēmai.
• Pārbaudiet vietējos elektrotehniskos noteikumus attiecībā uz dzelteni zaļu spaiļu izmantošanu zemējuma vajadzībām.

Lietošanas ieteikumi

Vienmēr izmantojiet kalibrētu dinamometrisko skrūvgriezi, lai pievilktu spaiļu skrūves, tādējādi nodrošinot savienojuma atbilstību drošības standartiem un novēršot vadītāju vai paša spaiļu bloka bojājumus.
