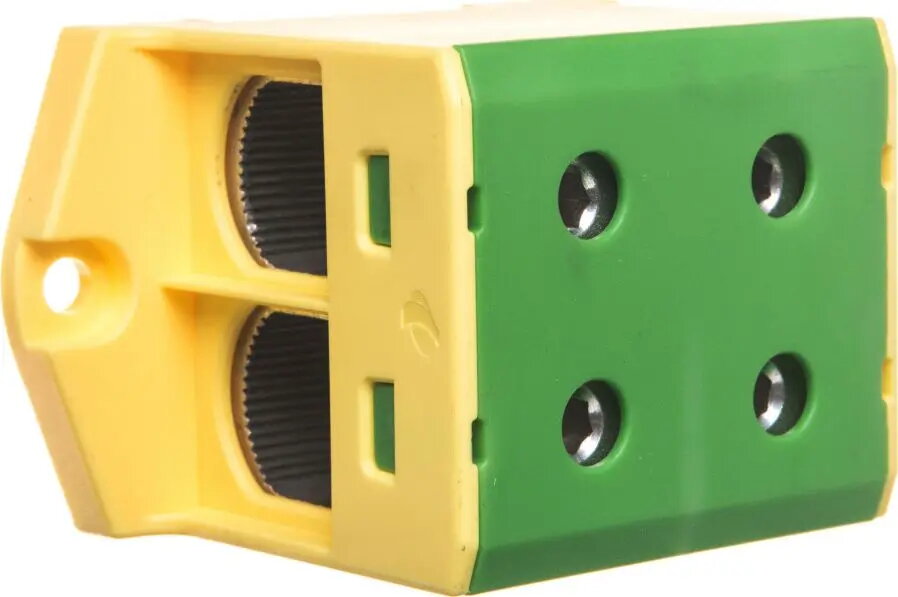

MOREK OTL150-2 spaiļu bloks AL/CU vadiem 25-150mm2, 1-polu, 4-pieslēgumi, montāža uz DIN sliedes, dzelteni-zaļš

MOREK OTL150-2 ir augstas kvalitātes vienpolu spaiļu bloks, kas paredzēts drošam alumīnija un vara vadītāju savienojumam. Ar 25 līdz 150 mm2 vadu šķērsgriezuma diapazonu un četriem savienojuma punktiem, šis bloks nodrošina efektīvu strāvas sadali elektrosadales skapjos. Tas ir paredzēts uzstādīšanai uz standarta TS35 DIN sliedes, un tā dzelteni zaļā krāsa skaidri norāda, ka tas ir piemērots izmantošanai zemējuma vai aizsargzemējuma (PE) ķēdēs.

Priekšrocības

Šis spaiļu bloks piedāvā izcilu uzticamību, pateicoties tā izturīgajai konstrukcijai un saderībai ar dažādiem vadītāju materiāliem. Dizains atvieglo vadu sakārtošanu sadales skapjos, samazinot uzstādīšanas laiku un nodrošinot stabilu elektrisko kontaktu ilgtermiņā. Tā plašais šķērsgriezuma diapazons padara to piemērotu rūpnieciskiem lietojumiem, kur nepieciešama droša enerģijas sadale. Dzelteni zaļais korpuss nodrošina skaidru vizuālo identifikāciju, kas uzlabo drošību un vienkāršo apkopes procedūras sarežģītās elektriskās sistēmās.

Piemērots

• Zemējuma un aizsargzemējuma sistēmām
• Elektrosadales skapjiem un vadības paneļiem
• Rūpnieciskajām elektroapgādes sistēmām
• Alumīnija un vara kabeļu savienošanai 25-150 mm2 diapazonā

Kad tas var nebūt piemērots

Šis spaiļu bloks nav paredzēts izmantošanai ar vadītājiem, kuru šķērsgriezums neatbilst 25-150 mm2 diapazonam. Tas arī nav piemērots lietojumiem, kuros nepieciešama daudzpolu konfigurācija vienā korpusā, jo šis ir specializēts vienpolu bloks.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 25-150 mm2
• Materiālu saderība: Alumīnijs un varš
• Polu skaits: 1
• Savienojuma punkti: 4
• Montāžas veids: DIN sliede TS35
• Krāsa: Dzelteni zaļa

Kā lietot

Lai uzstādītu MOREK OTL150-2, uzspiediet bloku uz standarta TS35 DIN sliedes, līdz tas ir stingri nostiprināts. Noņemiet izolāciju no alumīnija vai vara vadītāja nepieciešamajā garumā, ievietojiet vadu savienojuma punktā un pievelciet skrūvju spaili ar ražotāja ieteikto griezes momentu, lai nodrošinātu drošu kontaktu. Pirms sprieguma pieslēgšanas pārliecinieties, ka vadītājs ir pilnībā ievietots un savienojums ir stingrs.

Kas jāņem vērā pirms pirkuma

• Pārliecinieties, ka jūsu vadītāja šķērsgriezums atbilst 25-150 mm2 diapazonam
• Pārbaudiet, vai sadales skapī ir pietiekami daudz vietas TS35 DIN sliedes montāžai
• Apstipriniet, ka vienpolu konfigurācija atbilst jūsu elektriskās shēmas prasībām
• Pārbaudiet, vai dzelteni zaļā krāsu kodēšana atbilst jūsu projekta drošības standartiem

Lietošanas ieteikumi

Vienmēr pārliecinieties, ka strāvas padeve ir atslēgta pirms jebkādu elektrisko komponentu uzstādīšanas vai apkopes darbu veikšanas. Izmantojiet piemērotus instrumentus savienojumu pievilkšanai, lai novērstu pārkaršanu vai kontaktu atslābumu.
