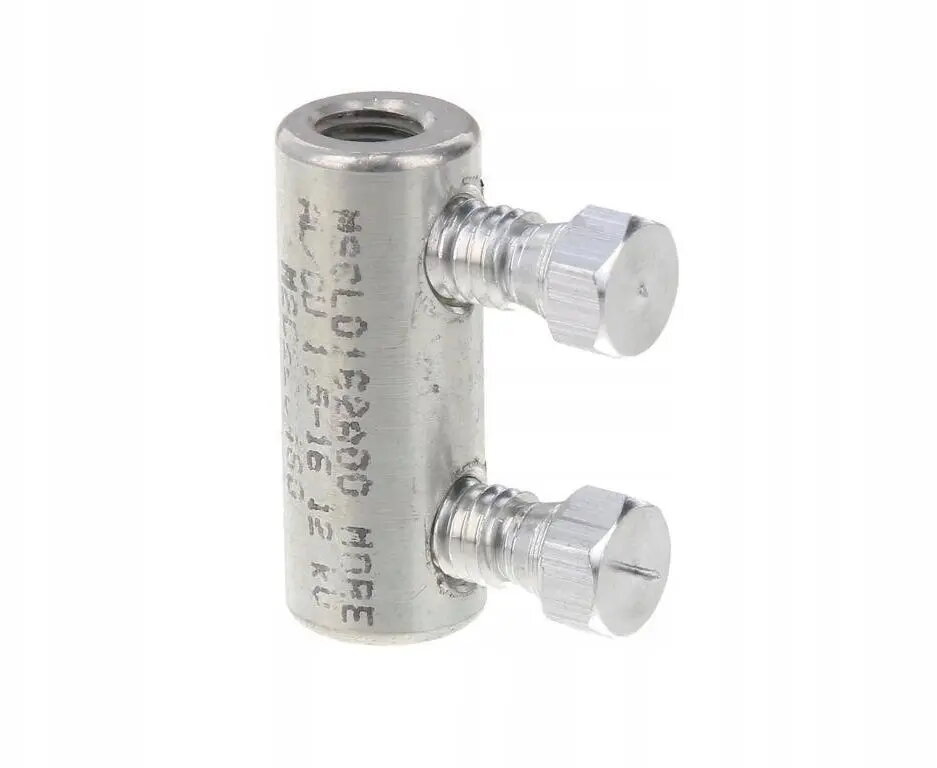

MOREK MSCL16 skrūvsavienotājs Al/Cu vadītājiem 1.5-16 mm² 12kV ar 2 noplēšamām skrūvēm

MOREK MSCL16 skrūvsavienotājs ir profesionāls risinājums, kas izstrādāts drošai alumīnija un vara vadītāju savienošanai. Šis savienotājs ir paredzēts vadītājiem ar šķērsgriezumu no 1,5 līdz 16 mm² un ir piemērots vidējā sprieguma sistēmām līdz 12 kV. Tas ir aprīkots ar divām noplēšamām skrūvēm, kas automātiski nolūzt pie noteikta griezes momenta, nodrošinot optimālu kontakta spiedienu katrā uzstādīšanas reizē bez nepieciešamības pēc specializētiem hidrauliskajiem instrumentiem.

Priekšrocības

Šis savienotājs sniedz būtiskas priekšrocības elektrotīklu infrastruktūras projektos, vienkāršojot uzstādīšanas procesu un vienlaikus saglabājot augstu mehānisko un elektrisko integritāti. Noplēšamo skrūvju tehnoloģija novērš cilvēciskās kļūdas griezes momenta piemērošanā, garantējot, ka savienojums paliek stabils ilgtermiņā. Saderība gan ar alumīnija, gan vara vadītājiem padara to par daudzpusīgu izvēli dažādiem kabeļu tipiem, savukārt izturīgā konstrukcija nodrošina ilgmūžību prasīgos vidējā sprieguma apstākļos.

Piemērots

• Vidējā sprieguma kabeļu sistēmām
• Alumīnija un vara vadītāju savienošanai
• Infrastruktūras un komunālo pakalpojumu elektrotehniskajiem projektiem
• Lietojumiem, kur nepieciešami uzticami savienojumi bez apkopes

Kad tas var nebūt piemērots

Šis savienotājs ir īpaši izstrādāts vidējā sprieguma lietojumiem un var būt pārāk liels vai nevajadzīgs zema sprieguma sadzīves elektroinstalācijas projektiem. Tas nav paredzēts izmantošanai ar vadītājiem, kuru šķērsgriezums neatbilst norādītajam 1,5–16 mm² diapazonam.

Galvenās specifikācijas

• Vadītāja šķērsgriezums: 1,5–16 mm²
• Materiālu saderība: Alumīnijs un varš
• Sprieguma klase: līdz 12 kV
• Stiprināšanas metode: 2 noplēšamās skrūves

Kā lietot

Lai uzstādītu MOREK MSCL16, vispirms pārliecinieties, ka vadītāju gali ir pareizi notīrīti saskaņā ar standarta elektrotehniskajām prasībām. Ievietojiet vadītāju savienotāja korpusā, līdz tas ir pilnībā ievietots. Pievelciet abas noplēšamās skrūves, izmantojot standarta sešstūra atslēgu. Turpiniet pievilkšanu, līdz skrūvju galvas nolūzt pie noteiktā griezes momenta punkta, kas norāda, ka ir sasniegts pareizais kontakta spiediens. Pirms uzstādīšanas pabeigšanas pārliecinieties, ka vieta ir tīra un brīva no gružiem.

Kas jāņem vērā pirms iegādes

• Pārliecinieties, ka kabeļu šķērsgriezums atbilst 1,5–16 mm² diapazonam
• Pārbaudiet, vai 12 kV sprieguma klase atbilst jūsu sistēmas prasībām
• Apstipriniet vadītāja materiāla saderību

Lietošanas ieteikumi

Vienmēr ievērojiet vietējos elektrodrošības noteikumus un ražotāja norādījumus uzstādīšanas laikā, lai nodrošinātu elektriskā savienojuma ilgmūžību un drošību.
