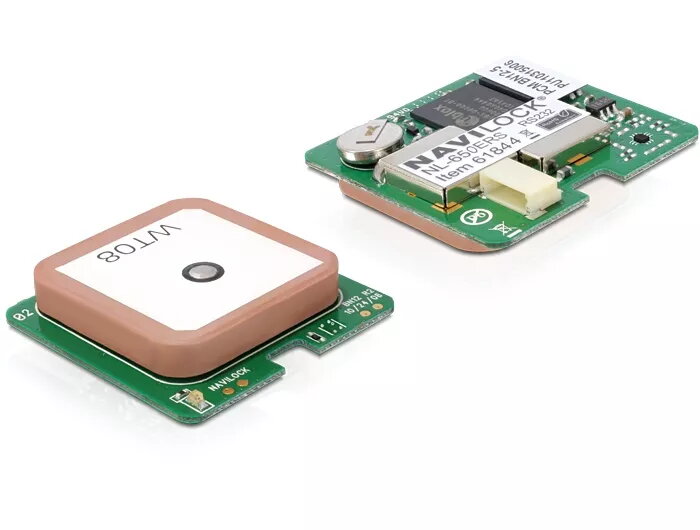

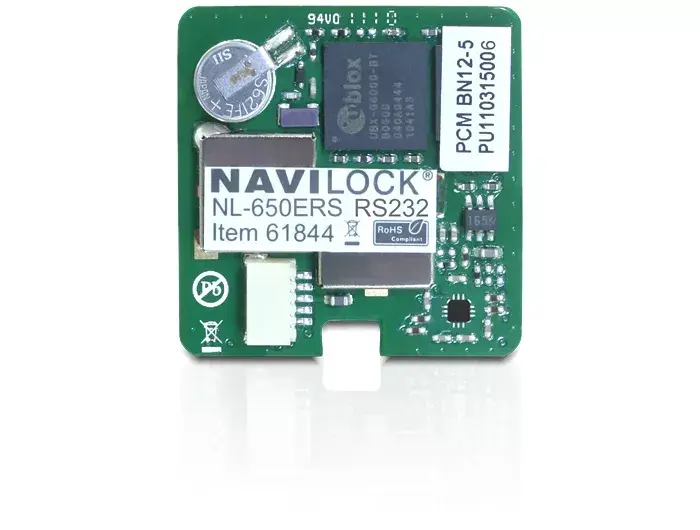

GPS uztvērēja modulis Navilock NL-650ERS — seriālais interfeiss, 50 kanāli, jutība −160 dBmW, 5 V, 30×30×7.9 mm

Navilock NL-650ERS ir kompakts GPS uztvērēja modulis ar sērijveida interfeisu, kas nodrošina GNSS pozīcijas datus. Modulis atbalsta līdz 50 kanāliem un nodrošina jutību −160 dBmW, ļaujot darboties vājā signāla apstākļos. Ierīce darbināma no 5 V barošanas un tās izmēri 30 × 30 × 7,9 mm ļauj viegli integrēt moduli iebūvētās navigācijas sistēmās, telemetrijā, izsekošanas ierīcēs un pielāgotā elektronikā, kur nepieciešama uzticama satelīta pozicionēšana un sinhronizācija.

Priekšrocības

NL-650ERS apvieno augstu jutību un daudzkanālu uztveri kompaktā korpusā, nodrošinot stabilu satelītu iegūšanu un nepārtrauktu izsekošanu pat sarežģītos vides apstākļos. Sērijveida interfeiss vienkāršo integrāciju ar mikrokontrolleriem un rūpnieciskajiem kontrolieriem, savukārt zema profila izmēri atvieglo uzstādīšanu ierobežotā telpā. Barošanas prasības 5 V vidē samazina nepieciešamību pēc papildu līmeņu pārveidotājiem vai barošanas konvertoriem.

Piemērots

• Iebūvētām navigācijas sistēmām transportlīdzekļiem un bezpilota lidaparātiem
• Aktīvu izsekošanas un telemetrijas ierīcēm
• Laika sinhronizācijai rūpnieciskajos kontrolieros
• Pielāgotai elektronikai un prototipēšanai ar mikrokontrolleriem

Atslēgas specifikācijas

• Kanālu skaits: 50 kanāli vienlaicīgai satelītu uztverei
• Uztvērēja jutība: −160 dBmW darbībai vājā signālā
• Interfeiss: sērijveida komunikācija (UART saderība)
• Barošana: darbības spriegums 5 V
• Izmēri: 30 × 30 × 7,9 mm kompakts modulis
• Tipiskās funkcijas: pozicionēšana, navigācijas datu izvade, laika sinhronizācija

Kā lietot

Pievienojiet NL-650ERS galvenajam kontrolierim, izmantojot sērijveida interfeisu, un nodrošiniet stabilu 5 V barošanu. Novietojiet moduli ar skaidru redzamību uz debesīm vai pieslēdziet piemērotu ārējo antenu, lai uzlabotu satelītu uztveri. Izmantojiet standarta NMEA ziņojumus vai ražotāja komandas, kas pārraidītas pa seriālo līniju, lai saņemtu pozīcijas, ātruma un laika datus. Konfigurējiet atjaunošanās ātrumu un izvades ziņojumu sarakstu pēc vajadzības. Ievērojiet ieteicamās energoapgādes dekoplersijas un zemējuma praktikas, lai samazinātu traucējumus un nodrošinātu uzticamu datu pārraidi.

Lietošanas ieteikumi

Lai sasniegtu labāku darbību, uzstādiet moduli vietā ar brīvu skatu uz debesīm un prom no lieliem metāla objektiem vai RF trokšņa avotiem. Ja redzamība ir ierobežota, izmantot ārēju antenu. Pārbaudiet sērijveida līmeņu un zemējuma savietojamību pirms pieslēgšanas un barošanas, lai novērstu bojājumus. Rūpnieciskās integrācijas gadījumā ņemiet vērā aukstā starta laiku un, ja iespējams, izmantojiet paātrinātas startēšanas metodes, lai samazinātu laiku līdz pirmajai pozīcijai.
