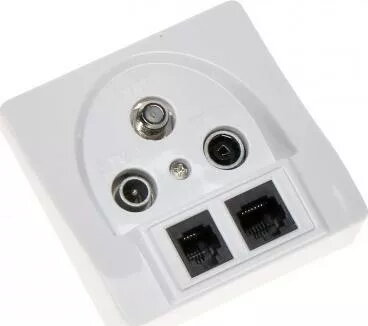

Beigu kontaktligzda satelīta un telekomunikāciju savienojumiem No name GAR-SAT/2RJ ar SAT, RJ45 un RJ11

Terminal outlet No name GAR-SAT/2RJ apvieno satelīta savienotāju (SAT), RJ45 tīkla portu un RJ11 telefona ligzdu vienā sienas uzstādāmā modulī. Tas nodrošina vienu ērtu punktu satelīttelevīzijas signāla, vadu tīkla datu un analogās telefona līnijas izplatīšanai dzīvojamās telpās vai nelielā biroja vidē. Kompaktais dizains piemērots standarta montāžas kārbām un nodrošina piekļuvi trim signālu veidiem no viena izvades punkta.

Priekšrocības

Vienā ierīcē apvienojot SAT, RJ45 un RJ11 interfeisus, tiek samazināta atsevišķu panelu nepieciešamība un vienkāršota kabeļu vadība sienā. Modulis nodrošina tīru kabelu noslēgumu un palīdz uzturēt kārtību instalācijā, samazinot redzamo vadību. Ierīce ir saderīga ar parastajiem koaksiālajiem satelīta kabeļiem un standarta Ethernet un telefona vadiem, kas atvieglo integrāciju esošajās sistēmās. Sienas uzstādījuma formāts nodrošina stabilus savienojuma punktus, samazinot savienojumu nolietojumu salīdzinājumā ar pagaidu adapteriem.

Piemērots vietām

• Dzīvojamās istabas vai guļamistabas, kur nepieciešama gan satelīttelevīzija, gan vadu tīkls/telefons
• Mājas biroji, kas apvieno interneta LAN, analogu telefonu un satelīttelevīziju
• Nelaieli biroji ar ierobežotu vietu sienās, kuriem nepieciešama koncentrēta savienojamība
• Renovācijas vai jaunas būves, ja vēlaties vienu izvadpunktu vairākiem pakalpojumiem

Atslēgas specifikācijas

• Savienotāju tipi: koaksiālais SAT savienotājs, 8P8C RJ45 Ethernet ligzda, 6P2C RJ11 telefona ligzda
• Montāža: sienas modulis, savietojams ar standarta iebūves kārbām
• Paredzētie signāli: satelīta RF, Ethernet dati pa vijumu pāri, analogā telefona līnija
• Formfaktors: viena izmēra priekšējā plāksne, kas apvieno trīs interfeisus

Lietošanas norādījumi

Uzstādiet moduli standarta iebūves kārbā un nostipriniet ar skrūvēm. Pievienojiet ienākošo satelīta koaksiālo kabeli SAT savienotājam, noslēdziet Ethernet vadu pie RJ45 ligzdas atbilstoši lokālajai vadu shēmai un pievienojiet telefona līniju RJ11 ligzdai. Pēc vadu savienojumu pabeigšanas piestipriniet priekšējo plāksni un pieslēdziet satelīta uztvērēju, maršrutētāju/komutatoru vai tālruņa aparātu attiecīgajām ligzdām. Pārbaudiet signālu nepārtrauktību un pareizu katra servisa maršrutēšanu pēc uzstādīšanas.

Lietošanas ieteikumi

Lietojiet atbilstošus kabelu tipus katram pakalpojumam: koaksiālo kabeli satelītam, Cat5e vai Cat6 Ethernet tīklam un kvalitatīvu telefona kabeli analogo līniju savienošanai. Nodrošiniet pareizu kabeļu termināciju un, ja nepieciešams, zemējumu koaksiālajai sistēmai saskaņā ar vietējiem noteikumiem. Izvairieties no pārmērīgas savienotāju pievilkšanas un saglabājiet minimālos loka rādiusus, lai nepieļautu signāla kvalitātes pasliktināšanos.
