Durvju kontakts No name KN-CA56D — vadu magnētiskais reed slēdzis KN-CA56D

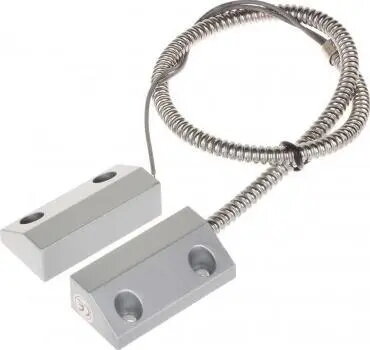

Vadāms durvju kontaktsensors No name KN-CA56D ir magnētisks dzelzs slēdzis, paredzēts durvju un vārtu atvēršanas un aizvēršanas noteikšanai. Komplekts sastāv no slēdža korpusa un atbilstoša magnēta, kas tiek uzstādīts uz durvju rāmja un durvju vērtņa. Ierīce nodrošina vienkāršu elektrisko kontaktu darbību ar konfigurējamu normaāli slēgtu vai normaāli atvērtu režīmu un paredzēta savienošanai ar signalizācijas paneļiem, piekļuves kontroli un ēku automatizācijas sistēmām, kur nepieciešams vadu ieejas statuss.

Priekšrocības

KN-CA56D raksturo kompakta mehāniskā konstrukcija un vienkāršs vadu savienojums, kas atvieglo integrāciju esošajās paneļu sistēmās. Magnētiskais darbibas princips nodrošina uzticamu ieslēgšanas/izslēgšanas kontaktu ar zemu enerģijas patēriņu un minimālu apkopi. Sensors ļauj gan iegrimes, gan uzvirsmas montāžu atkarībā no uzstādīšanas nosacījumiem un ir piemērots iekštelpu lietošanai vai aizsargātām āra vietām, ievērojot pamata laikapstākļu aizsardzības prasības.

Piemērots

• Signalizācijas sistēmām, kas uzrauga durvju/logu stāvokli
• Piekļuves kontroles risinājumiem, lai noteiktu ieeju un bloķēšanas stāvokļus
• Ēku automatizācijas sistēmām, kas prasa vadu bināras ieejas
• Mājas un komerciālām durvīm, vārtiem un skapju stāvokļa monitorēšanai

Galvenās specifikācijas

• Darbības princips: magnētisks dzelzs slēdzis
• Kontakta izvads: konfigurējams normaāli slēgts vai normaāli atvērts kontakts
• Savienojuma tips: vadu pieslēgums ar līnijas vadiem tiešai paneļa pieslēgšanai
• Montāža: atsevišķs slēdzis un magnēts rāmja un vērtņa uzstādīšanai; atbalsta iegrimes vai uzvirsmas montāžu
• Vides piemērotība: paredzēts iekštelpām un aizsargātām āra vietām, ja uzstādīts pareizi
• Tipiskās lietojumprogrammas: durvju un vārtu atvēršanas/aizvēršanas noteikšana, logu stāvokļa uzraudzība

Kā lietot

Uzstādiet slēdža korpusu uz fiksētā rāmja, un magnētu uz kustīgā vērtņa tā, lai magnēts pārvietotos noteiktajā darba attālumā, ko norādījis ražotājs. Pieslēdziet sensora vadus pie signalizācijas paneļa, piekļuves kontroles vai automatizācijas kontroliera atbilstoši paneļa prasībām un shēmai, konfigurējot kontaktu kā normaāli slēgtu vai normaāli atvērtu pēc vajadzības. Pārbaudiet pareizu izlīdzināšanu un darbību, atverot un aizverot durvis un kontrolējot paneļa ieeju vai izmērot kontinuitāti ar multimetrā. Nostipriniet vadus un stiprinājumus, lai novērstu nobīdi durvju kustības laikā.

Lietošanas ieteikumi

Lai nodrošinātu uzticamu darbību, saglabājiet magnēta un korpusa izlīdzināšanu darba attālumā, vadu maršrutus izvietojiet tā, lai novērstu nospiešanu vai bojājumus, un aizsargājiet ārējas uzstādīšanas vietas no tiešas laikapstākļu iedarbības; integrējot signalizācijas sistēmā, ievērojiet paneļa ieejas prasības un izmantojiet ieteiktos gala līnijas rezistorus vai uzraudzības shēmas, ja nepieciešams.
